9. 如图所示,根据给出的入射光线,画出相应的出射光线。

如图所示
　　　

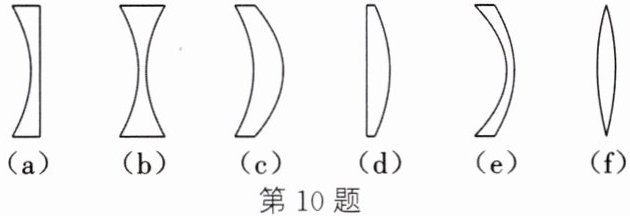

10. 如图所示的透镜中,对光有会聚作用的是；对光有发散作用的是。

(c)(d)(f) (a)(b)(e)

11. 通过一个透镜观察印有字母的纸的情形如图所示。由图可知,该透镜属于透镜,对光起作用,利用这种透镜可制成(填“近视”或“远视”)眼镜。

凹 发散 近视

12. 如图所示,古书中记载有“削冰令圆,举以向日,以艾承其影,则火生”。用学过的光学知识判断,“削冰令圆”就是把冰块制成镜,若要“火生”,则应把“艾”放在镜的位置。

凸透 焦点

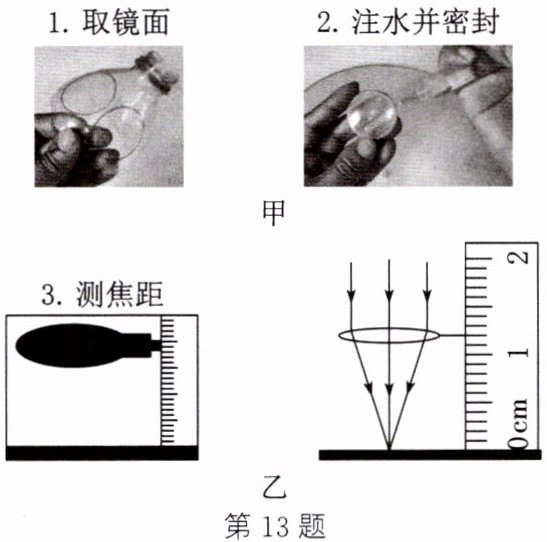

13. 放大镜是科学观察中最常见的仪器,小科利用塑料瓶自制了一个放大镜,并测定了放大镜的焦距。
【设计原理】凸透镜是一种中间厚、边缘薄的透镜,对光具有作用。
【器材选择】塑料瓶、水、剪刀、胶水、注射器。
【设计制作】
(1) 取镜面：为了使实验效果更理想,选取(填“白色不透明”“无色透明”或“茶色透明”)的塑料瓶,在凸起部位画等大的圆,并剪下。
(2) 注水并密封：将镜面凸起部位朝外,装满水并用胶水密封,如图甲所示。

(3) 测焦距：小科将放大镜正对平行光源,将刻度尺竖直放置,零刻度线紧贴桌面,然后沿着刻度尺上下移动凸透镜,直到桌面上出现最小、最亮的光斑,如图乙所示,则放大镜的焦距为。
【项目评价】请将自制放大镜的评价量表补充完整。
|优秀|合格|待改进|
|能放大且图像清晰||不能放大|
【实践反思】结合上述实践,请简单阐述不能在森林里随意丢弃装有水的塑料瓶的原因：。

[设计原理]会聚 [设计制作](1) 无色透明 (3) 1.20 cm [项目评价]能放大但图像不清晰 [实践反思]装有水的塑料瓶相当于一个凸透镜,在太阳光的照射下,由于凸透镜对光线的会聚作用,易引燃位于焦点处的树叶等
