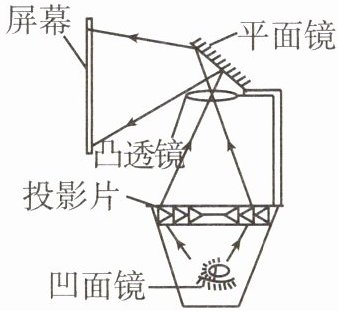

2. 投影仪成像示意图如图所示。其中凸透镜的作用是成（填“放大”或“缩小”）、（填“正立”或“倒立”）的实像，平面镜的作用是。

放大 倒立 改变光的传播方向

【分析】
要解答本题，需结合投影仪的工作原理：首先回忆凸透镜成像规律，投影仪利用凸透镜成实像的特点；其次明确平面镜在光学仪器中的作用，即改变光的传播方向。
【解析】
1. 凸透镜的作用：投影仪中，投影片位于凸透镜的一倍焦距和二倍焦距之间，根据凸透镜成像规律，此时凸透镜会成倒立、放大的实像，因此凸透镜的作用是成放大、倒立的实像。
2. 平面镜的作用：从示意图可知，凸透镜折射后的光线原本向上传播，经过平面镜反射后，传播方向发生改变，使像能够投射到竖直的屏幕上，因此平面镜的作用是改变光的传播方向。
【答案】
放大 倒立 改变光的传播方向
【知识点】
凸透镜成像规律、平面镜的作用
【点评】
本题考查投影仪的成像原理及平面镜的作用，属于初中光学的基础知识点，需要学生掌握凸透镜成像规律在实际仪器中的应用，以及平面镜改变光路的功能，难度适中。
【难度系数】
0.7

3. 如图所示，小刚通过透镜看到了提示牌上“关灯”两个字放大的（填“实”或“虚”）像，该透镜是一个（填“凹”或“凸”）透镜；若逐渐减小透镜到提示牌上字的距离，则看到的字大小将会（填“变大”“变小”或“不变”）。

虚 凸 变小

【分析】要解决本题，需结合透镜成像规律分析：首先，能成放大像的透镜，凹透镜只能成缩小的像，因此该透镜是凸透镜；凸透镜作为放大镜使用时，成正立、放大的虚像。其次，当凸透镜成虚像时，物距（透镜到字的距离）越小，所成的虚像越小，因此减小透镜到字的距离，看到的字会变小。
【解析】1. 透镜与像的性质判断：凹透镜始终成正立、缩小的虚像，题目中看到的是放大的像，故该透镜为凸透镜；凸透镜物距小于焦距时，成正立、放大的虚像，因此第一个空填“虚”，第二个空填“凸”。2. 像的大小变化：凸透镜成虚像时，物距减小，像距减小，像的大小也变小，所以逐渐减小透镜到字的距离，看到的字大小将会变小，第三个空填“变小”。
【答案】虚 凸 变小
【知识点】凸透镜成像规律、放大镜
【点评】本题考查凸透镜成像的基本规律，属于光学基础题型，需掌握放大镜的成像特点及物距对虚像大小的影响，难度适中。
【难度系数】0.6

4.（广东节选）无人驾驶航空器可用于高空摄影、旅游观光等。航空器的摄像头相当于透镜，远处的物体通过摄像头成倒立缩小的（填“实”或“虚”）像。在摄像头远离物体的过程中，像的大小将变。
能力提升

凸 实 小

【分析】首先明确摄像头的成像原理与照相机一致，需结合凸透镜成像规律分析：第一步，摄像头需会聚光线成像，因此镜头为凸透镜；第二步，当物体在凸透镜2倍焦距以外时，成倒立缩小的实像，对应拍摄远处物体的情况；第三步，根据凸透镜成像“物远像近像变小”的规律，摄像头远离物体时物距增大，像会变小。
【解析】摄像头的镜头相当于凸透镜，其工作原理与照相机相同：当物体位于凸透镜的2倍焦距以外时，成倒立、缩小的实像；根据凸透镜成像的动态规律“物远像近像变小”，当摄像头远离物体（物距变大）时，像的大小将变小。
【答案】凸 实 小
【知识点】凸透镜成像规律
【点评】本题考查凸透镜成像规律在生活中的应用，属于基础识记类题目，需牢记凸透镜成像的特点及动态变化规律。
【难度系数】0.8

5. 如图所示，鱼缸中只有一条小鱼，而人的眼睛从A点
可以观察到两条，一条鱼的位置变浅，另一条鱼变大。前者是由于光的而形成的（填“实”或“虚”）像；后者是由于鱼缸的（填“左”或“右”）侧部分相当于而形成的虚像。

折射 虚 右 凸透镜

【分析】
本题考查光的折射和凸透镜成像的应用，需结合两种现象的原理分析：①看到位置变浅的鱼，是鱼反射的光从水斜射入空气时发生折射，人眼逆着折射光线形成虚像；②看到变大的鱼，是鱼缸右侧弧形部分相当于凸透镜，鱼在一倍焦距内成正立放大的虚像。
【解析】
1. 位置变浅的鱼：鱼反射的光线从水中斜射入空气中时，在水面处发生折射，折射角大于入射角，折射光线进入人眼，人眼逆着折射光线的方向看去，会形成虚像，且像的位置比实际鱼的位置浅，因此前者是光的折射形成的虚像。
2. 变大的鱼：鱼缸的右侧部分中间厚、边缘薄，相当于凸透镜，鱼位于该凸透镜的一倍焦距以内，根据凸透镜成像规律，此时成正立、放大的虚像，因此后者是鱼缸右侧部分相当于凸透镜形成的虚像。
【答案】
折射 虚 右 凸透镜
【知识点】
光的折射、凸透镜成像
【点评】
本题结合生活中的鱼缸现象，考查光学基础知识点，需区分光的折射和凸透镜成像两种不同的成像原理，属于常见的光学应用题。
【难度系数】
0.5

6. 中华虎凤蝶是国家二级重点保护野生动物。专家在某山区发现的中华虎凤蝶如图所示，他先用相机拍摄了蝴蝶休憩的甲照片，为了拍摄乙照片，应将相机适当（填“靠近”或“远离”）蝴蝶，镜头略向（填“内缩”或“外伸”）。

拓展探究

靠近 外伸

【分析】
要解决这道题，需结合照相机的成像原理（凸透镜成倒立缩小实像）和凸透镜成像规律“物近像远像变大”分析。对比甲、乙照片，乙中蝴蝶的像更大，根据规律，要让像变大需减小物距、增大像距，据此判断操作。
【解析】
照相机镜头相当于凸透镜，成像时物距大于2倍焦距，成倒立缩小的实像。乙照片中蝴蝶的像比甲更大，根据凸透镜成实像的规律：物距减小（物体靠近镜头），像距增大（镜头远离胶片，即外伸），像会变大。因此，拍摄乙照片时，需减小物距，将相机适当靠近蝴蝶；同时增大像距，镜头略向外伸。
【答案】
靠近；外伸
【知识点】
凸透镜成像规律；照相机原理
【点评】
本题考查凸透镜成像规律在照相机中的实际应用，核心是理解“物近像远像变大”的规律，属于基础应用类题目，难度适中，学生掌握凸透镜成像基本规律即可解答。
【难度系数】
0.6

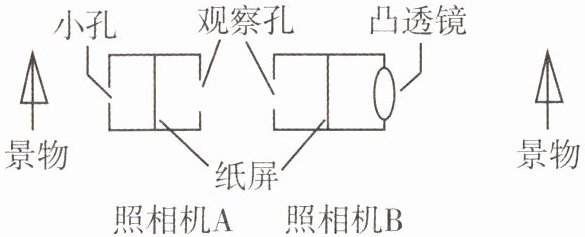

7. 小亮用纸盒做了两个照相机模型，如图所示，照相机A在一个纸盒的中央粘上了一张薄片作为屏幕，一边盖上开一个小孔，另一边开一个大孔用来观察；照相机B是两个大小相差不大的纸筒套在一起做成的，其中一个纸筒底部装了一个凸透镜，另一个纸筒的一端蒙上薄纸作为屏幕，另一端也开个观察孔，他用这两个照相机来对准阳光下明亮的景物。

(1)照相机A的成像原理是，照相机B的成像原理是。
(2)照相机A成的是，照相机B成的是。
（两空均填像的性质）

(1)光的直线传播(或小孔成像) 光的折射(或凸透镜成像)
(2)倒立、缩小的实像 倒立、缩小的实像

【分析】
要解答本题，需分别分析两个照相机的结构与成像规律：
1. 照相机A是小孔成像装置，核心结构是小孔和纸屏，成像由光的直线传播形成；
2. 照相机B是凸透镜成像装置，核心结构是凸透镜和纸屏，成像由光的折射形成，符合照相机的成像特点。
【解析】
(1) 照相机A的一侧开有小孔，属于小孔成像，其成像原理是光的直线传播；照相机B的底部装有凸透镜，属于凸透镜成像，其成像原理是光的折射。
(2) 对于照相机A，景物在小孔外，距离小孔较远，根据小孔成像规律，成倒立、缩小的实像；对于照相机B，凸透镜作为照相机镜头，当景物在凸透镜的2倍焦距以外时，成倒立、缩小的实像，因此照相机B成倒立、缩小的实像。
【答案】
(1) 光的直线传播(或小孔成像)；光的折射(或凸透镜成像)
(2) 倒立、缩小的实像；倒立、缩小的实像
【知识点】
小孔成像、凸透镜成像、光的直线传播
【点评】
本题考查光学基础中的小孔成像和凸透镜成像的原理及成像性质，属于常规基础题，需明确两种成像方式的核心区别，难度较低。
【难度系数】
0.6
