1.学习物理要善于归纳和整理，以下是小德同学整理的物理笔记，其中正确的是 （）

A.当有电流通过电阻时，电阻两端一定有电压
B.导体没有电流通过时，它的电阻也是零
C.通过导体的电流越大，会导致导体两端的电压越大
D.铜的导电性比较好，适合用来制作滑动变阻器的电阻丝

1.A

【分析】本题考查电学基础概念辨析，需逐一分析每个选项对应的物理规律：明确电流形成的条件、电阻的本质属性、电压与电流的因果关系，以及滑动变阻器电阻丝的选材要求，再判断各选项正误。
【解析】逐一分析各选项：
1. 选项A：由欧姆定律变形公式$ U=IR $可知，当有电流$ I $通过电阻$ R $时，电阻两端一定存在电压$ U $，该选项正确。
2. 选项B：电阻是导体本身的固有属性，仅与导体的材料、长度、横截面积和温度有关，与是否通过电流无关，因此导体无电流时电阻不为零，该选项错误。
3. 选项C：电压是形成电流的原因，导体两端有电压才会产生电流，因果关系应为“电压决定电流”，而非“电流决定电压”，该选项错误。
4. 选项D：滑动变阻器的电阻丝需选用电阻率较大的材料，铜的电阻率小、导电性好，适合制作导线，不适合作为滑动变阻器的电阻丝，该选项错误。
【答案】A
【知识点】电流与电压、电阻的关系；电阻的特性；滑动变阻器的材料选择
【点评】本题为电学基础概念题，核心考查对电流、电压、电阻的本质理解，准确掌握相关概念即可正确作答，属于易得分题。
【难度系数】0.7

2.（科学思维 科学推理）将两个滑动变阻器按如图所示的方法连接，如果把a、b两个接线柱接入电路中，要使这两个滑动变阻器接入电路的总电阻最大，应把滑片P₁、P₂放在（）


A.P₁放在最右端，P₂放在最右端
B.P₁放在最左端，P₂放在最左端
C.P₁放在最右端，P₂放在最左端
D.P₁放在最左端，P₂放在最右端

2.D

【分析】
要解决本题，需先明确滑动变阻器的工作原理：通过改变接入电路的电阻丝长度改变电阻，电阻丝越长，电阻越大。首先分析a、b接入电路时的电流路径，确定两个滑动变阻器各自接入的电阻丝段，再根据“电阻最大则接入电阻丝最长”的要求判断滑片位置。
【解析】
当a、b接入电路时，电流路径为：a→左侧滑动变阻器的电阻丝（滑片P₁到左侧滑动变阻器右端的部分）→P₁→左侧金属杆→导线→右侧滑动变阻器的电阻丝（滑片P₂到右侧滑动变阻器左端的部分）→P₂→右侧金属杆→b。
要使总电阻最大，需两个滑动变阻器接入的电阻丝长度都最长：
1. 左侧滑动变阻器：接入的是P₁到右端的电阻丝，因此P₁应放在最左端，此时该段电阻丝最长；
2. 右侧滑动变阻器：接入的是P₂到左端的电阻丝，因此P₂应放在最右端，此时该段电阻丝最长。
综上，P₁在最左端，P₂在最右端，对应选项D。
【答案】
D
【知识点】
滑动变阻器的工作原理、电阻的影响因素
【点评】
本题考查滑动变阻器的使用，核心是明确接入电路的电阻丝段，需理清电流路径后分析滑片位置，属于基础应用类题目，难度适中。
【难度系数】
0.3

3. 亲爱的同学，请你应用所学的物理知识回答下列问题。

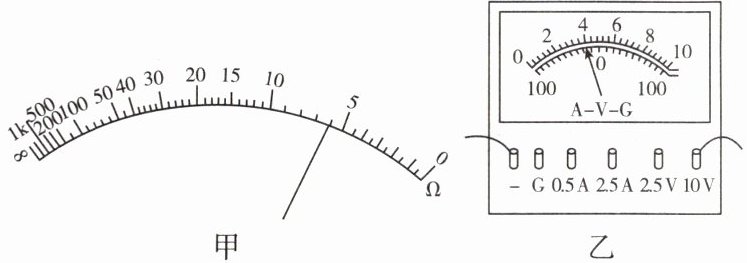

(1)如图甲所示的仪表是测量的仪表，该表的示数是。
(2)如图乙所示的为多用途“演示教学电表”的接线情况，使用时应将其联在电路中，它的测量范围是，示数为。

3.(1)电阻;6 Ω (2)并;0～10 V;4 V

【分析】
先观察图甲，仪表刻度单位为Ω，Ω是电阻的单位，可判断其用途；再看指针位置读取电阻示数。图乙的电表，根据接线柱判断类型，结合电压表使用规则和量程读取示数。
【解析】
(1) 图甲的仪表刻度盘上标有电阻单位“Ω”，因此该仪表是测量电阻的仪表；欧姆表读数时，指针指向6Ω刻度线，故示数为6Ω。
(2) 图乙的电表接线柱选择了“10V”量程，属于电压表，电压表需并联在被测电路两端；该电压表的测量范围为0～10V，指针指向4V刻度线，因此示数为4V。
【答案】
(1)电阻；6 Ω (2)并；0～10 V；4 V
【知识点】
电阻测量、电压表使用、电表读数
【点评】
本题考查常见电表的识别、读数及使用方法，属于基础题型，需掌握不同电表的单位、量程和使用规则。
【难度系数】
0.7

4. 如图所示，$\mathrm{L}_1$、$\mathrm{L}_2$规格相同，甲、乙、丙分别是电压表或电流表，要求闭合开关后，两灯均能发光。下列表述中正确的是（）

A.甲、乙可以同时为电压表
B.乙、丙可以是同一类型的电表
C.$\mathrm{L}_1$、$\mathrm{L}_2$并联时，甲、丙两表示数之比为$2:1$
D.$\mathrm{L}_1$、$\mathrm{L}_2$串联时，甲、丙两表示数之比为$2:1$

4.D

【分析】
要解决此题，需明确电流表相当于导线（串联在电路中）、电压表相当于开路（并联在电路中）的特性，结合“两灯均发光”的要求，分串联、并联两种电路状态，分析电表类型对电路的影响，再结合两灯规格相同的条件，判断各选项的正确性。
【解析】
1. 分析电表特性：电流表串联，相当于导线；电压表并联，相当于开路。
2. 选项A：若甲、乙同时为电压表，电压表相当于开路，电路无电流，两灯均不发光，A错误。
3. 选项B：若乙、丙为同一类型电表（均为电流表），则乙、丙相当于导线，会造成电源短路，两灯不发光，B错误。
4. 选项C：两灯并联时，需甲、乙为电流表，丙为电压表，此时甲测干路总电流，丙测电源电压，无法得到电流比，且两灯并联时电流相等，甲的示数为两灯电流之和，丙的示数为电压，比值不符合2:1，C错误。
5. 选项D：两灯串联时，甲为电压表（并联在电源两端）、乙为电流表（串联在电路中）、丙为电压表（并联在L₂两端），电流路径为：电源正极→L₁→L₂→乙→开关→电源负极，两灯串联。因两灯规格相同，电阻均为R，总电压U=I(R+R)=2IR；甲的示数为电源电压U=2IR，丙的示数为L₂的电压U₂=IR，故甲、丙示数比为2IR:IR=2:1，D正确。
【答案】
D
【知识点】
电路串并联、电流表与电压表的使用
【点评】
本题考查电路连接判断与电表的作用，需结合电流表、电压表的特性分析电路，再利用欧姆定律计算电表示数比，是电路基础题，需理清电流路径。
【难度系数】
0.5

5. ★★ 2025·陕西 科学思维·科学推理 小明对一个电学暗箱进行了实验探究。如图所示，A、B是小灯泡$\mathrm{L}_1$的接线柱，C、D是小灯泡$\mathrm{L}_2$的接线柱，E、F是小灯泡$\mathrm{L}_3$的接线柱。实验操作及对应的现象如表格所示。下列分析正确的是（）


A.暗箱中的三个小灯泡串联
B.暗箱中的三个小灯泡规格相同
C.取下其中任意一个小灯泡，电流表示数变小
D.若用电压表分别测量三个小灯泡两端的电压，$\mathrm{L}_1$两端电压最大

5.C 【点拨】由题意知，取下其中任意一个小灯泡，剩余两个小灯泡仍能发光，说明三个小灯泡之间互不影响，是并联关系，而不是串联，故A错误；如果三个小灯泡规格相同，在并联电路中，它们两端电压相同，亮度应该相同，但L₁最亮，说明它们规格不同，故B错误；在并联电路中，各支路互不影响，取下其中任意一个小灯泡，不影响其他支路的电流，干路电流等于各支路电流之和，所以电流表示数会变小，故C正确；因为三个小灯泡之间是并联关系，在并联电路中，各支路两端电压相等，因此若用电压表分别测量三个小灯泡两端的电压，电压相等，故D错误。故选C。

【分析】首先根据实验操作“取下任意一个小灯泡，剩余两个仍发光”判断电路连接方式，再结合串并联电路的特点，逐一分析每个选项的正误，选出正确答案。
【解析】
1. 判断电路连接：取下任意一个小灯泡，其他灯泡仍能工作，说明各支路独立、互不影响，因此三个小灯泡是并联关系，不是串联，故A错误；
2. 分析B选项：并联电路中各支路电压相等，若三个小灯泡规格相同，根据$P=\frac{U^2}{R}$，实际功率相同，亮度应相同，但$L_1$最亮，说明实际功率不同，规格不同，故B错误；
3. 分析C选项：并联电路干路电流等于各支路电流之和，取下任意一个小灯泡，该支路电流消失，干路总电流减小，电流表示数变小，故C正确；
4. 分析D选项：并联电路中各支路两端电压相等，因此三个小灯泡两端电压相同，故D错误。
【答案】C
【知识点】并联电路特点、串并联电路判断
【点评】本题通过实验现象考查串并联电路的判断及并联电路的电流、电压规律，需根据实验操作分析电路连接方式，再结合相关规律逐一判断选项，属于中等难度的电学基础题。
【难度系数】0.6

6. (科学思维 科学推理)在如图所示的电路中，电源电压保持不变，不考虑温度对灯丝电阻的影响，整个过程电路均无故障、所有电表均为实验室学生电表。当闭合开关$\mathrm{S}_1$，断开$\mathrm{S}_2$、$\mathrm{S}_3$时，电压表$\mathrm{V}_2$的示数为5 V，电压表$\mathrm{V}_1$、$\mathrm{V}_2$的指针偏转的程度相同，则$\mathrm{V}_1$的示数为V；若同时闭合$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$，观察到电流表$\mathrm{A}_1$、$\mathrm{A}_2$、$\mathrm{A}_3$的示数均不相同，断开所有开关，若将电路中某两个灯泡的位置互换后，再同时闭合三个开关发现与之前相比，电流表$\mathrm{A}_1$、$\mathrm{A}_2$、$\mathrm{A}_3$的示数都没有发生改变，则电源电压为V。

6.1;9 【点拨】如图所示，当闭合开关S₁,断开S₂、S₃时，三个灯泡L₁、L₂、L₃串联，电压表V₁测灯L₁两端电压，电压表V₂测灯L₁、L₂两端总电压，电压表V₃测L₂和L₃两端电压，则电压表V₂示数大于V₁示数，因为电压表V₁、V₂的指针偏转的程度相同，说明V₂示数是V₁示数的5倍，电压表V₂示数是5 V，所以电压表V₁示数是1 V。则L₂两端电压是5 V－1 V=4 V，根据串联分压特点可知，L₁、L₂电阻不相同。同时闭合S₁、S₂、S₃时，由图可知L₁、L₂、L₃并联，A₁测L₂、L₃的总电流，A₂测L₁、L₂的总电流，A₃测L₁、L₂、L₃的总电流，观察到电流表A₁、A₂的示数不相同，说明L₁、L₃电阻不相同。将电路中其中某两个灯泡的位置互换后，再同时闭合三个开关发现与之前相比，电流表A₁、A₂、A₃的示数都没有发生改变，说明这两个灯泡电阻相同，可知这两个灯泡是L₂、L₃，所以当闭合开关S₁，断开S₂、S₃时，根据串联电路的分压特点可知，L₃两端电压等于L₂两端电压为4 V，所以电源电压为U=5 V＋4 V=9 V。

【分析】
先分两种开关状态分析电路：当闭合$\mathrm{S}_1$、断开$\mathrm{S}_2$、$\mathrm{S}_3$时，$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$串联，明确各电压表测量对象，利用电压表量程特点（同一指针偏转时，大量程示数是小量程的5倍）计算$\mathrm{V}_1$示数；当三个开关都闭合时，三灯并联，结合互换灯泡后电流不变的条件，确定电阻相等的灯泡，再用串联分压规律计算电源电压。
【解析】
1. 闭合$\mathrm{S}_1$，断开$\mathrm{S}_2$、$\mathrm{S}_3$时，$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$串联：
$\mathrm{V}_1$测$\mathrm{L}_1$两端电压，$\mathrm{V}_2$测$\mathrm{L}_1$和$\mathrm{L}_2$的总电压，故$\mathrm{V}_2$示数更大；
实验室电压表0~15V量程是0~3V量程的5倍，两表指针偏转程度相同，$\mathrm{V}_2$示数为5V，因此$\mathrm{V}_1$选用小量程，示数为$\frac{5\mathrm{V}}{5}=1\mathrm{V}$。
2. 同时闭合三个开关时，$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$并联：
互换某两灯泡后电流不变，说明这两个灯泡电阻相等；串联时$\mathrm{L}_2$两端电压$U_2=5\mathrm{V}-1\mathrm{V}=4\mathrm{V}$，由串联分压得$R_1:R_2=1:4$，结合并联电流不变的条件，可知$\mathrm{L}_2$与$\mathrm{L}_3$电阻相等，故串联时$\mathrm{L}_3$两端电压$U_3=U_2=4\mathrm{V}$；
串联总电压等于各部分电压之和，电源电压$U=U_1+U_2+U_3=1\mathrm{V}+4\mathrm{V}+4\mathrm{V}=9\mathrm{V}$。
【答案】
1；9
【知识点】
串联电路电压规律、并联电路电流规律、欧姆定律应用
【点评】
本题需分状态分析电路，结合电表量程、串并联规律解题，关键是明确互换灯泡后电流不变对应的电阻关系，对电路分析能力要求较高。
【难度系数】
0.3
