2026年初中必刷题九年级物理上册教科版第101页答案
1[2026河北石家庄期末]磁体旁的小磁针静止时所指方向如图所示，画出磁体外部通过小磁针中心的一条磁感线，并标出磁体的N极。

答案


1.

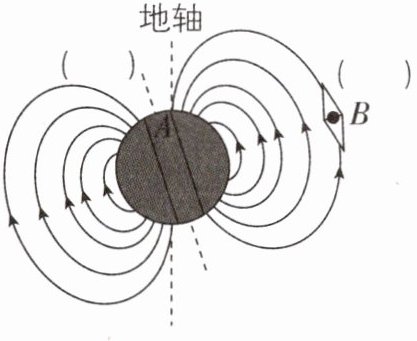

2[2025湖南湘潭调研]如图是地球大磁体示意图,在括号中标出地磁场A端的极性,在括号中标出B点小磁针上方的极性。

答案


2. 地轴左侧括号标注S，B点所在的右侧括号标注N，如所示

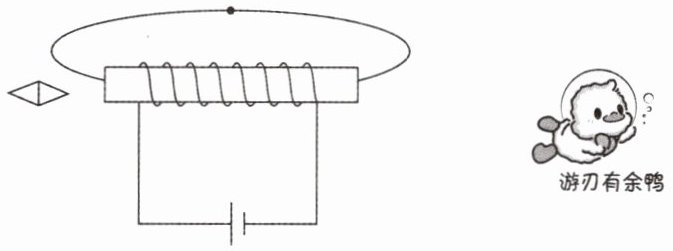

3[2025河南郑州期末,中]将铜丝、铁丝插入菠萝中,便制成了水果电池。一根软导线在纸筒A上绕制成螺线管,导线两端接在水果电池的两极上,通电螺线管产生的磁场使小磁针静止时的指向如图所示。图中已标出电路中电子定向移动的方向。①标出电池“+”“-”极(在图中横线上填“+”或“-”符号);②画出纸筒A上导线的绕向并形成闭合电路。

答案


3.
4[中]如图所示，请标出磁感线的方向及静止小磁针的N极。

答案


4.

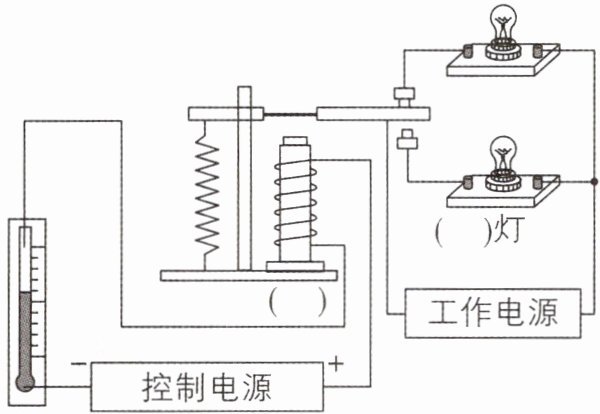

5[2026山东菏泽调研,中]如图所示是一款温控自动报警器,在水银温度计里封入一段金属丝,当温度在正常范围内时,绿灯亮;当温度升高到金属丝下端所指示的温度时,红灯亮。
①请在图中用横线将红灯刚亮时温度计液面位置表示出来;
②红灯亮时,请写出电磁铁下端的磁极;
③在工作电路中的括号内填写“绿”或“红”。

答案

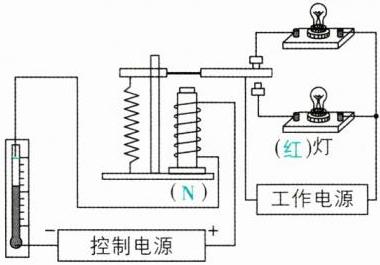

5. ①温度计液面上升至与金属丝下端接触的位置；②电磁铁下端磁极是N极；③工作电路灯泡旁括号内填“红”，如所示

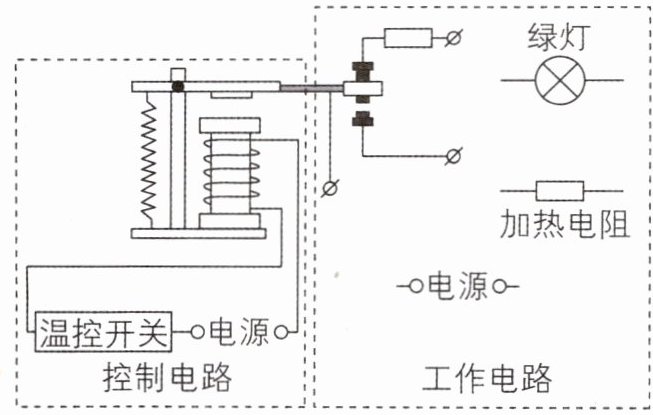

6[2025河北邯郸期末,中]某同学设计的冬季家庭温度自动控制器的工作原理如图所示。当室内温度低于25 ℃时温控开关闭合,绿灯不亮,加热电阻工作,当温控开关断开,绿灯亮时,温度至少达到25 ℃。请根据以上要求,用笔画线代替导线完成电路的连接。

答案


6.
