8. 如图所示，a、b、c、d为电路中的四个接线点，若电流表测量通过小灯泡的电流，则电流表的正负接线柱与电路中各接线点的连接关系为 （
C
）

A.正接线柱接a，负接线柱接b
B.正接线柱接d，负接线柱接c
C.正接线柱接b，负接线柱接d
D.正接线柱接c；负接线柱接b

（第8题） （第9题）

答案

8.C 【点拨】要使电流表测量通过小灯泡的电流，则电流表应与小灯泡串联，故只能接在b、d或c、d之间；为保证电流表正常使用，电流由电流表正接线柱流入，负接线柱流出，所以应使电流表的正接线柱接b、负接线柱接d或正接线柱接c、负接线柱接d。故选C。

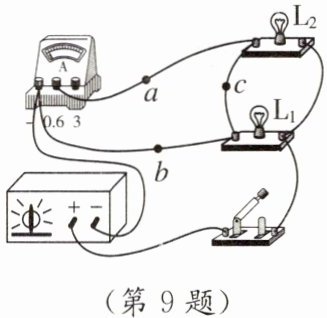

9. 如图所示是小德在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是(
D
)

A.闭合开关的瞬间，电流表的示数会很大
B.撤掉导线a，电流表测通过小灯泡 $L_1$ 的电流
C.撤掉导线b，电流表测通过小灯泡 $L_2$ 的电流
D.撤掉导线c，电流表测通过小灯泡 $L_2$ 的电流

答案

9.D 【点拨】由图可知，闭合开关，电流表被短路，没有电流通过电流表，故A错误；由图可知，撤掉导线a，灯L₁和L₂并联，电流表没有接入电路，故B错误；由图可知，撤掉导线b，灯L₁和L₂并联，电流表串联在干路中，即电流表测量的是干路的电流，故C错误；由图可知，撤掉导线c，灯L₁和L₂并联，电流表串联在L₂的支路中，即电流表测通过小灯泡L₂的电流，故D正确。故选D。
10.[长沙期中] 如图所示,小德在“探究串联电路电流规律”实验中,闭合开关后,两只灯泡均不亮,他用一个电流表去检测电路故障。当电流表接A、B两点时两只灯泡均不亮;当电流表接B、C两点时,有一只灯泡亮了,且电流表有示数;当电流表接C、D两点时,两只灯泡也均不亮。产生这一现象的原因可能是 (
D
)

A.灯泡$\mathrm{L}_1$被短路
B.灯泡$\mathrm{L}_1$断路
C.灯泡$\mathrm{L}_2$被短路
D.灯泡$\mathrm{L}_2$断路

答案

10.D 【点拨】由图知，闭合开关，两只灯泡串联，均不亮，可能是电路存在断路故障。当电流表接A、B两点时，与灯泡L₁并联，灯泡L₁被短路，两只灯泡均不亮，说明仍然存在断路；当电流表接B、C两点时，灯泡L₂被短路，有一只灯泡亮了，且电流表有示数，说明灯泡L₁完好；当电流表接C、D两点时，两只灯泡也均不亮，说明可能是灯泡L₂断路。

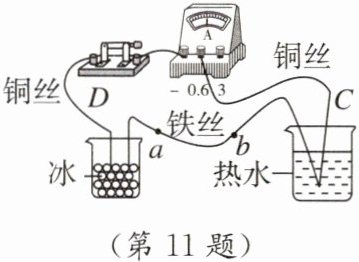

11.如图所示，当开关闭合时，将一触头置于热水中，另一触头置于冰中，此时回路中电流表指针就会发生正向偏转，这是温差电现象，此过程中能量转化情况是
内能转化为电能
。铁丝中电流的方向
由a至b
（填“由a至b”或“由b至a”）。

答案

11.内能转化为电能；由a至b
12. 如图所示，在虚线框内分别接入小灯泡$\mathrm{L}_1$和电流表，闭合开关$\mathrm{S}$后两灯泡均能发光，电流表有示数。则小灯泡$\mathrm{L}_1$与$\mathrm{L}_2$是
并
联的，且电流表测的是通过
$\mathrm{L}_2$
（填“$\mathrm{L}_1$”或“$\mathrm{L}_2$”）的电流。

答案


12.并；L₂ 【点拨】电流表应与被测用电器串联，虚线框1的位置与灯泡L₂串联，应为电流表，虚线框2的位置应为灯泡L₁，如果虚线框2的位置为电流表，会造成电源短路。如图所示，可知，两灯泡并联，电流表测的是通过灯泡L₂的电流。
13. ★★（科学思维 科学推理）某电流表有两个量程，大量程是0~9 A，小量程数字看不清。小点同学为了探究电流表的小量程是多少，他先用大量程测一较小的电流，其示数如图甲所示；再改用小量程测同一电流，指针指在图乙所在的位置。则：

(1)他测得的电流是
1.5
A。
(2)电流表的小量程为0~
3
A。

答案

13.(1)1.5 (2)3 【点拨】大量程的每一个小格是0.3 A，图甲示数是1.5 A，电流表先后接入的是同一电路，示数是相同的，图乙中电流表指针指在0～9 A正中间，故电流表的小量程为0～3 A。

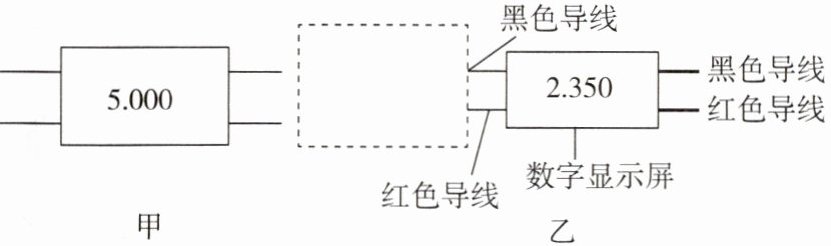

14. （新考法 数字实验）如图甲所示为数字显示电流表(单位为 A),其接线方法与学生用电流表相同,请根据所学知识回答下列问题。

(1)相比学生用电流表而言数字显示电流表具有的优点是
测量更准确
;
读数更方便
。
(2)数字显示电流表表头需要进行组装才能使用,两根细导线(分别为电流流入的红色导线、电流流出的黑色导线)外接一个电池给表头数字显示屏供电,为了方便使用和存放,此部分还应安装控制通断的
开关
;两根粗导线(分别为电流流入的红色导线、电流流出的黑色导线)连接到待测电路中,组装好的数字显示电流表应与被测用电器
串联
。
(3)请在图乙的虚线框中画出数字显示电流表供电电路图。

答案


14.【解】(1)测量更准确；读数更方便 (2)开关；串联
(3)
【点拨】(3)数字显示电流表表头需要进行组装才能使用，电流流入红色导线、电流从黑色导线流出，所以红色导线靠近电源的正极，如图所示。
