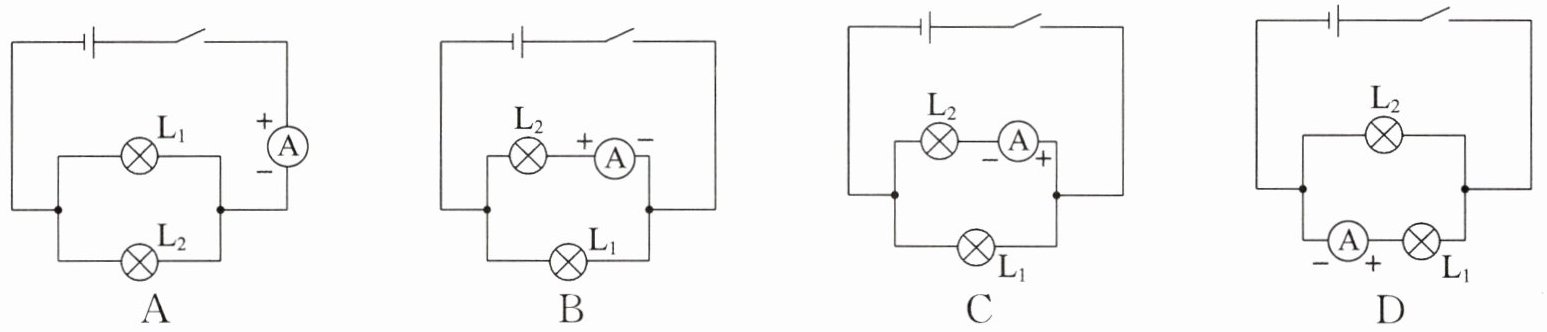

【变式1】下列电路图中,闭合开关后,能够直接测量通过灯泡$\mathrm{L}_2$电流的是 ()

C
[解析]A中,电流表在干路,测量的是通过$\mathrm{L}_1$、$\mathrm{L}_2$的总电流,A错误。B中,电流表与$\mathrm{L}_2$在一条支路,测量的是通过$\mathrm{L}_2$的电流,但是电流从负接线柱流入、正接线柱流出,B错误。C中,电流表与$\mathrm{L}_2$在一条支路,测量的是通过$\mathrm{L}_2$的电流,电流从正接线柱流入、负接线柱流出,C正确。D中,电流表与$\mathrm{L}_1$在一条支路,测量的是通过$\mathrm{L}_1$的电流,D错误。

考法2 探究串、并联电路的电流规律

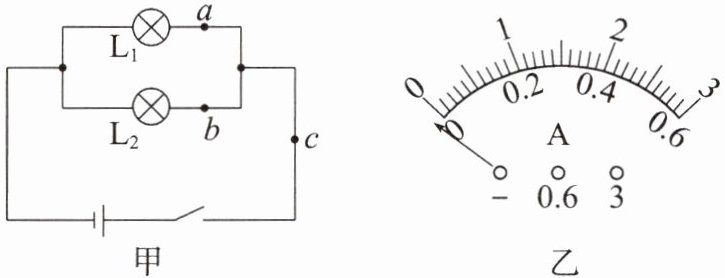

【典例2】（以题代讲）实验小组在做“探究并联电路的电流规律”的实验，图甲是实验的电路图。

(1)在测量$\mathrm{L}_1$中的电流时，闭合开关前，发现电流表指针位置如图乙所示，原因是，调整正确后闭合开关，发现电流表指针偏转角度很小，为了测量更准确，还应该进行的操作是。

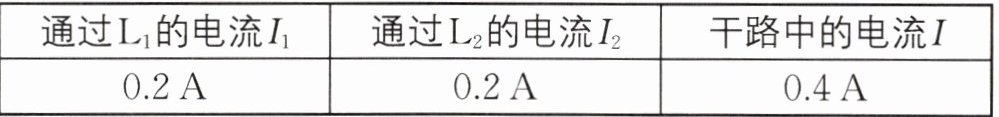

(2)小明同学测出一组$a$、$b$、$c$三处的电流，数据如下表所示。

| 通过$\mathrm{L}_1$的电流$I_1$ | 通过$\mathrm{L}_2$的电流$I_2$ | 干路中的电流$I$ |
| --- | --- | --- |
| $0.2\ \mathrm{A}$ | $0.2\ \mathrm{A}$ | $0.4\ \mathrm{A}$ |
根据实验数据小明得出结论:①干路电流等于各支路电流之和;②各支路电流相等。小组内交流讨论后,一致认为小明的结论不具普遍性,要得到并联电路中电流的规律,还应该。
(3)在误差允许范围内,通过多次合理的实验后得出并联电路中电流的规律:。（用文字描述）
[解析](1)闭合开关前,电路中无电流,电流表指针左偏,说明电流表未调零;闭合开关,发现电流表指针偏转角度很小,说明电流表的测量范围选大了,因此应将电流表改接小的测量范围测量电流。(2)从表中数据可知,小明选择了两个规格相同的灯泡,需要更换规格不同的灯泡,进行实验,而且一次实验得出的结论具有偶然性,因此为了得到普遍规律应换用不同规格的灯泡进行多次实验。(3)并联电路的电流规律:并联电路中,干路中的电流等于各支路中的电流之和。
[答案](1)电流表未调零 将电流表改接小的测量范围 (2)换用不同规格的灯泡,进行多次实验 (3)并联电路中,干路中的电流等于各支路中的电流之和

解：
(1) 电流表未调零
将电流表改接小的测量范围进行测量
(2) 换用不同规格的灯泡，进行多次实验
(3) 并联电路中，干路中的电流等于各支路中的电流之和
