1[2026 陕西汉中期末]小明在帮妈妈晾衣服时，使用如图所示的衣服夹可以夹紧衣物。当手指按压夹子的一端时，另一端会张开，松手后可夹紧衣物。这一过程中，衣服夹的支点是（）

A.M点
B.N点
C.P点
D.O点

（第1题图）
（第2题图）

1.C 【解析】根据杠杆的定义,杠杆绕着转动的点称为支点。在衣服夹的使用过程中,手指按压的一端(动力端)和夹紧衣物的一端(阻力端)之间,需要有一个点作为支点,使得衣服夹能够绕其转动,结合题中衣服夹的结构可知,衣服夹的支点为P点。故A、B、D错误,C正确。故选C。

2[2026江苏苏州模拟]如图所示为钓到鱼后的钓鱼竿,小夏所用动力为$F_1$,请作出阻力$F_2$及其力臂$l_2$。

2. 如图所示

3[2025江苏镇江调研,中]如图是探究杠杆平衡条件的实验装置。

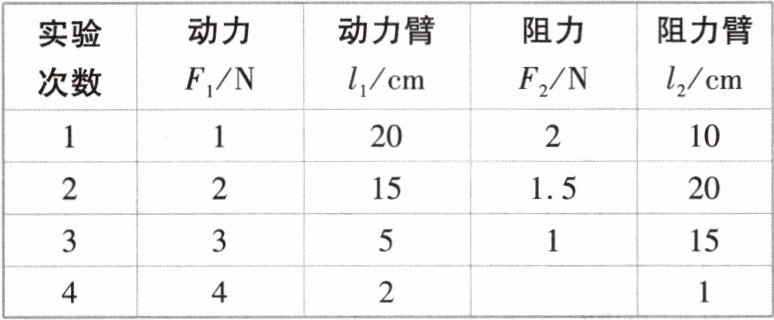

实验次数 动力$F_1$/N 动力臂$l_1$/cm 阻力$F_2$/N 阻力臂$l_2$/cm
1 1 20 2 10
2 2 15 1.5 20
3 3 5 1 15
4 4 2 1
(1)挂钩码前,杠杆静止在甲图中的位置,此时杠杆(填“平衡”或“不平衡”),为使杠杆在水平位置平衡,应将平衡螺母向(填“左”或“右”)调节。
(2)实验中,改变钩码的数量和悬挂位置,收集多组杠杆平衡时的动力、动力臂、阻力和阻力臂的数据,其目的是(填“A”或“B”)。
A.多次实验,取数据的平均值,从而减小误差
B.多次实验,寻找普遍规律,使结论具有普遍性
(3)表格中是实验获得的数据,分析前三次实验数据,得出结论:当杠杆平衡时,$F_1 l_1 = F_2 l_2$(用公式表示)。
(4)根据实验结论可知,表格中空白处的数字应为。

3.(1)平衡 右 (2)B (3)$F_1 l_1 = F_2 l_2$ (4)8 【解析】(1)图甲中杠杆处于静止状态,说明杠杆处于平衡状态;图甲中杠杆右端偏高,应将平衡螺母向右调节,使杠杆在水平位置平衡。(2)探究杠杆平衡条件时进行多次实验的目的是寻找普遍规律,使结论具有普遍性,故选B。(3)分析前三次实验数据,得到1 N×20 cm=2 N×10 cm,2 N×15 cm=1.5 N×20 cm,3 N×5 cm=1 N×15 cm,所以当杠杆平衡时,$F_1 l_1 = F_2 l_2$。(4)由杠杆平衡条件可得4 N×2 cm=$F_2'$×1 cm,解得$F_2'$=8 N,所以表格中空白处的数字应是8。

4[2026江苏泰州期中,中]某学校在操场上举办秋季运动会的开幕式。入场时,小明竖直举着九(1)班的班牌走在最前列,如图所示。若匀速前进时,班牌受到水平向后的风的阻力为10 N,等效作用在A点。若将班牌视为杠杆,AC间的距离是BC间距离的3倍。他将图中C点作为支点,手对另一点施加的力为N,这个力的方向是水平(填“向前”或“向后”)的。若他将图中B点作为支点,手对另一点施加力的大小为N。

刷易错 ▶…………小心有坑~

4.30 向前 20 【解析】由图可知,若将图中C点作为支点,此时杠杆竖直平衡,根据题意可得,作用在A点的力的力臂为$L_A=AC$,作用在B点的力的力臂$L_B=BC$,两力臂的大小关系为$L_A=3L_B$,根据杠杆的平衡条件可得:$F_A L_A = F_B L_B$,即10 N×$3L_B$=$F_B L_B$,解得$F_B$=30 N,由于此时作用在A、B两点的力在支点同一侧,所以施加在B点的力的方向是水平向前的;若将图中B点作为支点,此时杠杆竖直平衡,根据题意可得,作用在A、C两点力的力臂分别为$L_A'=AB$,$L_C=BC$,两力臂的大小关系为$L_A'=2L_C$,根据杠杆的平衡条件可得:$F_A L_A' = F_C L_C$,即10 N×$2L_C$=$F_C L_C$,解得$F_C$=20 N。

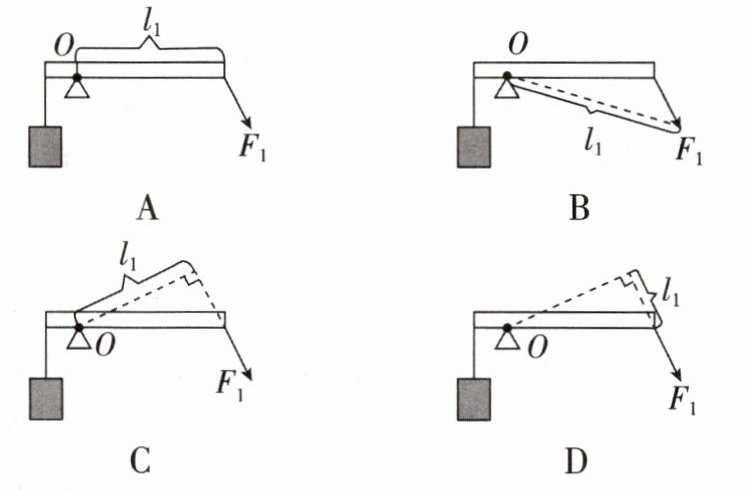

5[2025 陕西西安质检,中]如图所示,关于对动力$F_1$的力臂$l_1$的画法,下列选项中正确的是 ()

5.C 【解析】A、B两个选项中力臂与动力作用线不垂直,故A、B错误;D选项中,力臂在力的作用线上,不是支点到动力作用线的距离,故D错误;C选项中,$l_1$是支点到$F_1$的作用线的距离,故C正确。故选C。
