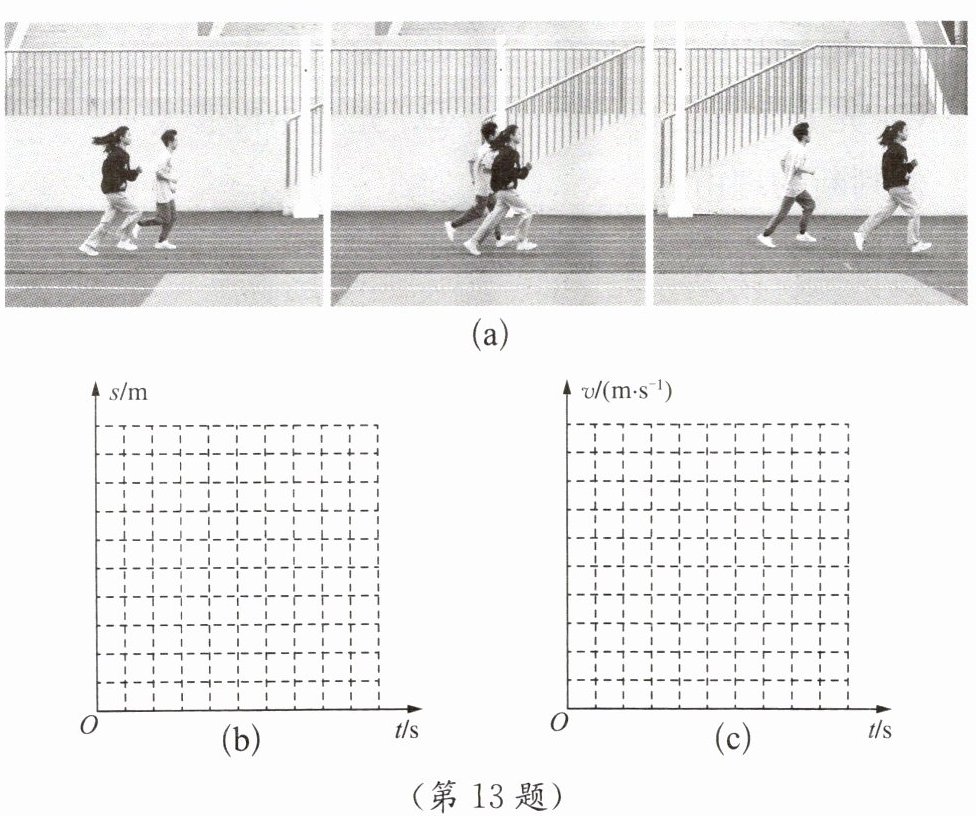

13. 如图(a)所示是两位同学在一段时间内以不同的速度做匀速直线运动的三幅照片,请你分别在图(b)和图(c)中用图像表示男、女同学的大致运动情况。

解：
由图(a)可知，两位同学均做匀速直线运动，相同时间内女同学通过的路程大于男同学，因此女同学的运动速度大于男同学，即$v_女＞v_男$。
1. 绘制图(b)的s-t图像：
以坐标原点O为起点，作两条倾斜上升的直线：
倾斜程度更小（更平缓）的直线表示男同学的运动；
倾斜程度更大（更陡）的直线表示女同学的运动。
2. 绘制图(c)的v-t图像：
作两条平行于时间t轴的水平直线：
纵坐标数值更小、位置更靠下的水平直线表示男同学的运动；
纵坐标数值更大、位置更靠上的水平直线表示女同学的运动。
答：按照上述规则绘制的图像即可正确表示两位同学的大致运动情况。
