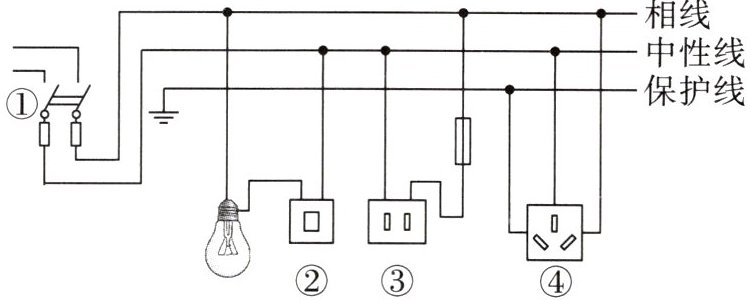

典例分析1 下图是某家庭的电路连接情况，关于该电路连接的说法正确的是()


A.用测电笔检测相线时，检测人员不能直接或间接接触到相线
B.图中的开关②和三孔插座④都接错了
C.③的保险丝不仅能装在相线上，也可以装在中性线上
D.相线与大地之间、中性线与大地之间都有220 V电压，保护线与大地之间电压为0

1. B

【分析】
要判断各选项正误，需掌握家庭电路的核心规则：测电笔使用时需接触笔尾金属体形成通路；开关应接相线，断开开关使用电器不带电；三孔插座需“左零右火上接地”；保险丝应接相线；相线与大地电压220V，中性线、保护线与大地电压0。逐一分析选项即可得出结论。
【解析】
1. 选项A：使用测电笔检测相线时，检测人员需接触测电笔笔尾金属体，使人体与测电笔形成通路才能检测，并非不能接触相线，A错误。
2. 选项B：开关应接在相线上，图中开关②接在中性线上，接法错误；三孔插座需“左零右火上接地”，图中三孔插座④的上孔接中性线、左孔接保护线，接法错误，故开关②和三孔插座④都接错了，B正确。
3. 选项C：保险丝应接在相线上，若接中性线，保险丝熔断后用电器仍与相线相连，易触电，故保险丝不能装在中性线上，C错误。
4. 选项D：相线与大地电压220V，中性线、保护线与大地电压均为0，D错误。
【答案】
B
【知识点】
家庭电路连接、测电笔使用、三孔插座接法
【点评】
本题考查家庭电路的安全连接规则，是基础题型，需牢记开关、保险丝、三孔插座的正确接法，以及各线路与大地的电压关系，避免安全隐患。
【难度系数】
0.5
