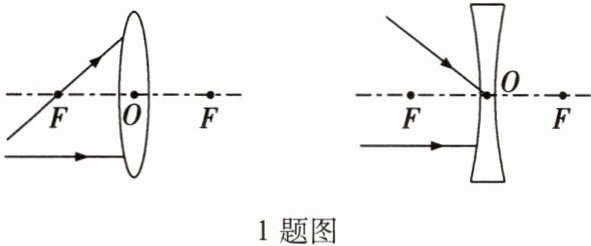

1.如图所示，两条入射光线分别射向凸透镜和凹透镜，请画出折射光线。

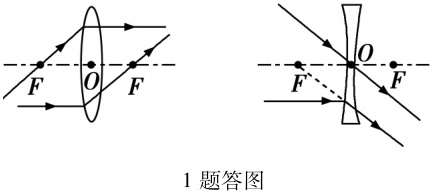

答案

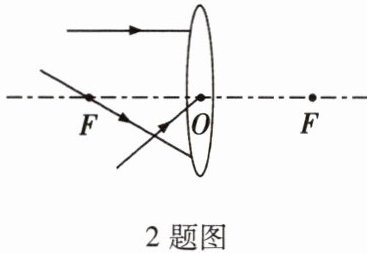

2.如图,请作出三条入射光线经凸透镜折射后的三条折射光线。
2题图
2题图答案

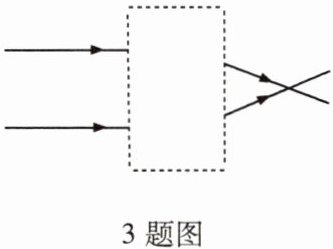

3.图中已给出入射光线和折射光线,请在方框中画出适当的透镜。
3题图
3题图
答案

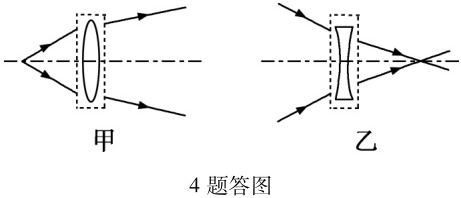

4.在图中画出合适的光学元件。
答案

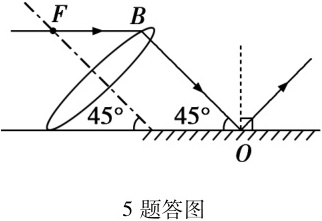

5.如图所示,凸透镜斜放,其主光轴与水平面成$45°$角,F是焦点。一条入射光线经过凸透镜折射后,入射到水平放置的平面镜上,已知折射光线BO与水平面成$45°$角,请完成光路图,画出入射到凸透镜的入射光线和经平面镜反射的反射光线。
答案

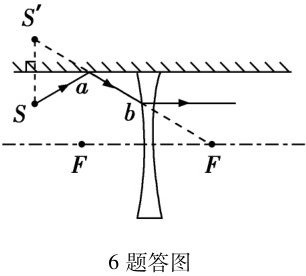

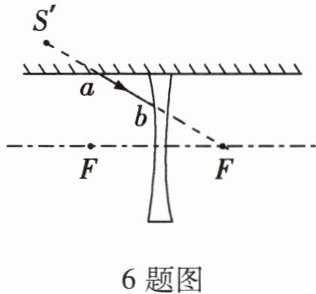

6.如图所示,ab是光源S射向平面镜后的一条反射光线,并射向凹透镜的焦点F,S'是光源S在平面镜中的像,请画出:(1)光源S的位置。(2)ab的入射光线。(3)ab经凹透镜的折射光线。
6题图
6题图
答案

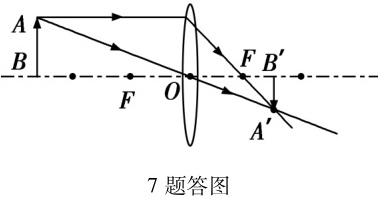

7.图中物体AB在凸透镜二倍焦距以外,请画出AB经凸透镜所成像A'B'的大致位置。
答案
8.如图所示,薄凸透镜与薄凹透镜恰好共用同一个主光轴和同一个焦点F,一条入射光线射向薄凹透镜的右侧焦点F。请在图中作出这条入射光线经过薄凹透镜和薄凸透镜折射的光路图。
8题图
8题图

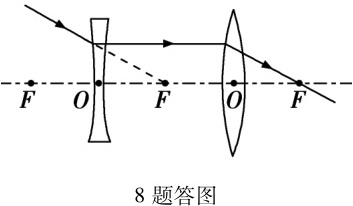

答案
