典题1 下列关于磁场和磁感线的说法错误的是()。
①地磁场的N、S极和地理的南、北极完全重合
②条形磁体周围的磁场分布是均匀的
③磁感线跟磁场一样，都是实际存在的
④磁场看不见、摸不着，但是可以借助小磁针感知它的存在

A.③④
B.①②④
C.①②③
D.①②③④

1. C

【分析】
要解决本题，需逐一判断关于磁场和磁感线的4种说法的正误，再结合选项选出错误说法的组合。首先回忆地磁场、磁场、磁感线的核心概念，逐个分析每个说法：
1. 明确地磁场与地理两极的关系；
2. 掌握条形磁体的磁场分布特点；
3. 区分磁感线（假想模型）和磁场（真实存在）的属性；
4. 理解磁场的可感知性。
【解析】
1. 分析①：地磁场的N极在地理南极附近，S极在地理北极附近，两者并非完全重合，存在磁偏角，故①错误；
2. 分析②：条形磁体两端磁性最强、中间磁性最弱，周围磁场分布不均匀，故②错误；
3. 分析③：磁感线是为了形象描述磁场而引入的假想曲线，实际并不存在，磁场是真实存在的特殊物质，故③错误；
4. 分析④：磁场虽看不见、摸不着，但对放入其中的小磁针有力的作用，可通过小磁针的偏转感知磁场的存在，故④正确；
综上，错误的说法为①②③，对应选项C。
【答案】
C
【知识点】
地磁场、磁感线、磁场的性质
【点评】
本题考查磁场相关的基础概念，需准确区分地磁场与地理两极的关系、磁感线与磁场的本质差异，属于对核心知识点的直接考查，难度适中。
【难度系数】
0.6

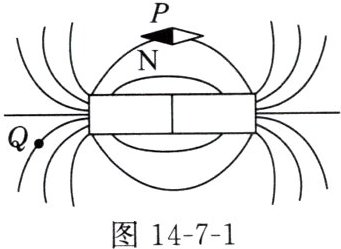

典题2 图14-7-1是条形磁体周围的磁场分布图，下列说法正确的是()。


A.该条形磁体的左端为N极，右端为S极
B.P 和 Q 两处的磁场强弱相同
C.该条形磁体周围磁场的磁感线从右端发出、回到左端
D.置于 Q 点的可自由转动的小磁针静止时 S 极指向右侧

2. C

【分析】
要判断各选项正误，需明确磁感线的核心特点：①磁体外部，磁感线从N极出发，回到S极；②磁感线疏密反映磁场强弱，越密磁场越强；③小磁针静止时，N极指向与该点磁场方向（磁感线切线方向）一致，S极指向与磁场方向相反。结合图中磁感线分布，逐一分析选项即可。
【解析】
1. 分析选项A：根据磁体外部磁感线从N极出发、回到S极的特点，图中磁感线从右端发出、回到左端，说明条形磁体右端为N极，左端为S极，因此A错误。
2. 分析选项B：磁感线的疏密表示磁场强弱，Q处磁感线比P处更密集，说明Q处磁场更强，P和Q磁场强弱不同，因此B错误。
3. 分析选项C：磁体外部磁感线从N极出发，回到S极，图中磁感线从右端（N极）发出，回到左端（S极），符合该规律，因此C正确。
4. 分析选项D：Q点位于条形磁体左端（S极）的左侧，磁感线切线方向（磁场方向）是向右（指向S极），小磁针静止时N极指向磁场方向（向右），S极指向与磁场方向相反（向左），因此S极指向左侧，而非右侧，D错误。
【答案】
C
【知识点】
磁感线特点、磁场方向、磁极判断
【点评】
本题考查条形磁体的磁场分布，核心是掌握磁感线的基本性质，需注意区分磁场强弱、磁极判断、小磁针指向与磁场方向的关系，是基础题型，需准确理解磁感线的物理意义。
【难度系数】
0.3

典题3 将一根直导线架在静止小磁针(可自由转动)的上方，并使直导线与小磁针平行，接通电路，发现小磁针偏转。关于该实验，下列说法正确的是()。

A.该实验说明电流周围存在磁感线
B.最早发现该实验现象的科学家是法拉第
C.利用该实验原理可以制成动圈式话筒
D.改变电流方向，小磁针的偏转方向改变

3. D

【分析】
本题围绕奥斯特实验展开，需逐一分析每个选项，结合电流的磁效应、相关科学家贡献、电磁感应与电流磁效应的区别、磁场方向的影响因素等知识点判断正误。
【解析】
1. 分析选项A：电流周围存在的是真实的磁场，磁感线是为描述磁场假想的物理模型，并非真实存在，因此该实验说明电流周围存在磁场，而非磁感线，A错误；
2. 分析选项B：最早发现电流磁效应（即该实验现象）的科学家是奥斯特，法拉第发现的是电磁感应现象，B错误；
3. 分析选项C：该实验原理是电流的磁效应，而动圈式话筒的工作原理是电磁感应现象，二者原理不同，C错误；
4. 分析选项D：通电导体周围的磁场方向与电流方向有关，改变电流方向时，磁场方向随之改变，因此小磁针的偏转方向会改变，D正确。
【答案】
D
【知识点】
电流的磁效应、奥斯特实验、磁场方向的影响因素
【点评】
本题考查奥斯特实验的基础内容，属于识记类题目，需准确区分电流磁效应、电磁感应的原理及对应科学家，明确磁感线的概念，难度较低。
【难度系数】
0.6

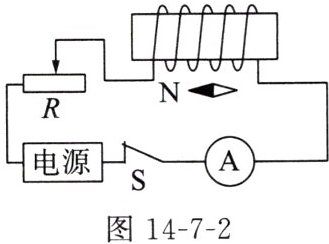

典题4 闭合开关S，可自由转动的小磁针静止时的指向如图14-7-2所示，则()。

图14-7-2

A.通电螺线管的左端为N极
B.电源的左端为正极
C.电流表的左端接“＋”接线柱
D.滑动变阻器R的滑动头不能置于最右端

4. C

【分析】
要解决此题，需结合磁极间的相互作用、安培定则、电流表的使用规则逐步分析：
1. 小磁针静止时N极的指向为该点的磁场方向，由此确定螺线管外部的磁场方向，进而判断螺线管的磁极；
2. 根据安培定则（右手螺旋定则）判断电流在螺线管中的方向，再结合电流表“电流从正接线柱流入，负接线柱流出”的规则，确定电流表的接线柱；
3. 逐一分析选项，排除错误选项。
【解析】
1. 小磁针静止时左端为N极，根据磁极间异名相吸，小磁针N极向左，说明螺线管的左端为S极，右端为N极。
2. 应用安培定则：右手握住螺线管，大拇指指向螺线管的N极（右端），四指弯曲方向为电流的环绕方向，可判断电流从螺线管的右端流入、左端流出。
3. 观察电路连接：螺线管右端与电流表的左端相连，电流表右端与开关相连，因此电流从电流表的左端流入、右端流出。根据电流表的使用规则，电流必须从正接线柱流入，负接线柱流出，故电流表的左端接“＋”接线柱，选项C正确。
4. 分析其他选项：
A：螺线管右端为N极，左端为S极，A错误；
B：电流从螺线管右端流入，说明电源的右端为正极，左端为负极，B错误；
D：滑动变阻器滑动头置于最右端时，接入电阻最小，电路电流最大，螺线管磁性增强，小磁针仍可正常指向，不会影响，D错误。
【答案】
C
【知识点】
安培定则、电流表的使用、磁极间的相互作用
【点评】
本题综合考查电与磁的基础知识点，需熟练掌握安培定则的应用、电流表的接线规则，结合小磁针的指向逐步推导，属于中等难度的综合题。
【难度系数】
0.5
