1. (2025·广东深圳期中)中国的 5G 技术全球领先.5G 智能手机在使用时电池的电压最接近 ()
A. 0.5 A
B. 3.7 V
C. 110 V
D. 220 V
A. 0.5 A
B. 3.7 V
C. 110 V
D. 220 V
答案
B
2. 新素养 物理观念 关于电压,下列说法错误的是 ()
A. 电压是电路中形成电流的原因
B. 只要有电压,就一定有电流产生
C. 电源是提供电压的装置
D. 电路中有电流时,电路两端就一定有电压
A. 电压是电路中形成电流的原因
B. 只要有电压,就一定有电流产生
C. 电源是提供电压的装置
D. 电路中有电流时,电路两端就一定有电压
答案
B 解析：电压是使电路中的自由电荷定向移动形成电流的原因，故 A 正确；电流产生的条件是：一是电路要闭合，二是有电源提供电压，因此有电压不一定有电流，故 B 错误；电源是电路中提供电压的装置，故 C 正确；电压是形成电流的原因，所以电路中有电流时，电路两端一定有电压，故 D 正确.

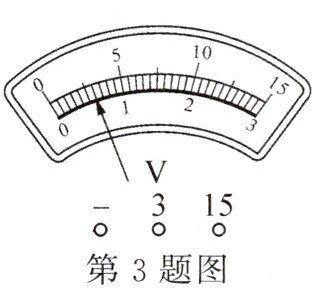

3. (2025·广东东莞期中)电压表的表盘及指针如图所示,若接 0~3 V 量程,电压表的读数为______V.若接 0~15 V 量程,表盘上每一小格代表______V,读数为______V.
答案
0.6 0.5 3

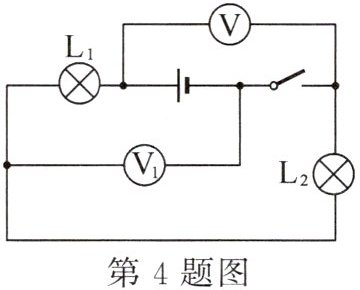

4. 如图所示,开关闭合时,电压表 V 测的是______两端电压$,V_1$测的是______两端电压.(均选填$“L_1”“L_2”$或“电源”)
答案
电源 $ L_{2} $

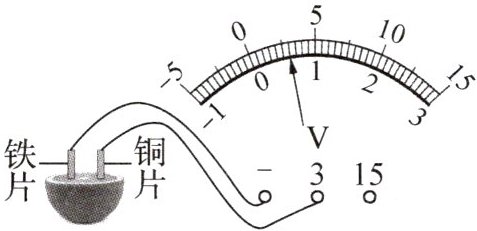

5. (2024·江苏淮安)如图所示,取一个橙子,把铜片、铁片插入其中,制成一个水果电池.
(1) 用电压表测量电压,该水果电池的电压为______V;该水果电池是将______能转化为电能.
(2) 该水果电池的正极是______(选填“铁片”或“铜片”).
(3) 为获得更高的电压,可以将多个水果电池______联.
(1) 用电压表测量电压,该水果电池的电压为______V;该水果电池是将______能转化为电能.
(2) 该水果电池的正极是______(选填“铁片”或“铜片”).
(3) 为获得更高的电压,可以将多个水果电池______联.
答案
(1) 0.6 化学 (2) 铜片 (3) 串 解析：(1) 由图可知，电压表选用小量程，分度值为 $ 0.1 \, \text{V} $，示数为 $ 0.6 \, \text{V} $，即该水果电池的电压为 $ 0.6 \, \text{V} $. 水果电池是利用水果中的化学物质与金属片发生反应而产生电能的，故是将化学能转化为电能. (2) 使用电压表时要让电流从正接线柱流入，从负接线柱流出，电压表指针正向偏转，则铁片为负极、铜片为正极. (3) 串联电压等于各电池电压之和，则将水果电池串联后可以提供更高的电压.

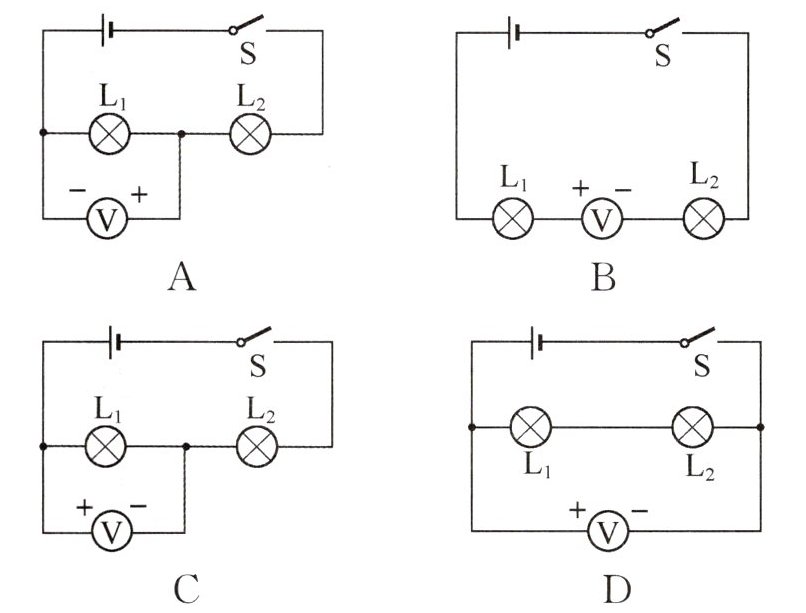

6. (2025·江苏期末)如图所示,用电压表测灯泡$ L_1 $两端的电压,下列图示接法正确的是 ()
A.
B.
C.
D.
A.
B.
C.
D.
答案
C

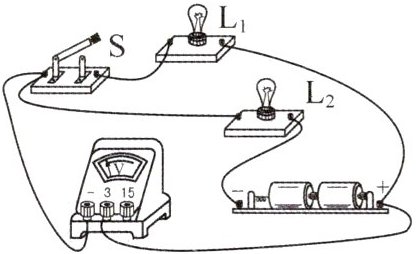

7. 在如图所示的电路中,将开关 S 闭合后,灯$ L_1 $和$ L_2 $均发光.则下列说法正确的是 ()
A. 灯$ L_1 $和$ L_2 $是并联的
B. 电压表测的是电源两端的电压
C. 若灯$ L_1 $发生断路,灯$ L_2 $将熄灭
D. 若开关 S 断开,电压表示数为零
A. 灯$ L_1 $和$ L_2 $是并联的
B. 电压表测的是电源两端的电压
C. 若灯$ L_1 $发生断路,灯$ L_2 $将熄灭
D. 若开关 S 断开,电压表示数为零
答案
C 解析：由图可知，开关 $ S $ 闭合后，电路中电流只有一条路径，所以灯 $ L_{1} $ 和 $ L_{2} $ 串联，电压表并联在灯 $ L_{1} $ 两端，测灯 $ L_{1} $ 两端的电压，故 A、B 错误；若灯 $ L_{1} $ 发生断路，整个电路中无电流，灯 $ L_{2} $ 将熄灭，故 C 正确；若开关 $ S $ 断开，电压表与灯 $ L_{2} $ 串联，测电源电压，有示数，故 D 错误.
