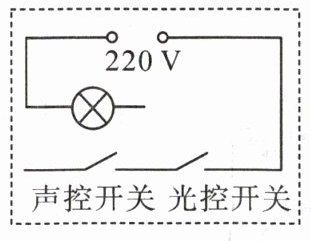

1. (陕西中考)楼道里常用一种自动控制的照明灯:楼道光线充足时无论是否有声音,照明灯都不发光;光线很暗并且有一定响度的声音时,照明灯就发光(光线很暗时光控开关闭合;有一定响度的声音时,声控开关闭合)。请根据以上要求在虚线框内将如图中的电路连接完整。
答案

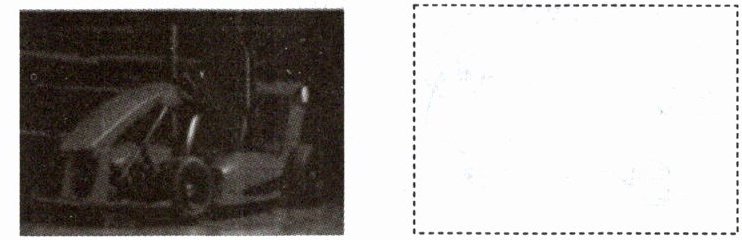

2. 如图,有一种小孩子玩的玩具电动车,车内有一个蓄电池,一个马达,一个开关,一个大灯。当开关闭合,灯亮车动,开关断开,灯灭车停;如果灯坏了车子也能正常行驶。请用ⓧ表示灯泡,Ⓜ表示电动机,设计一个能完成以上功能的电路画在右图中。
答案

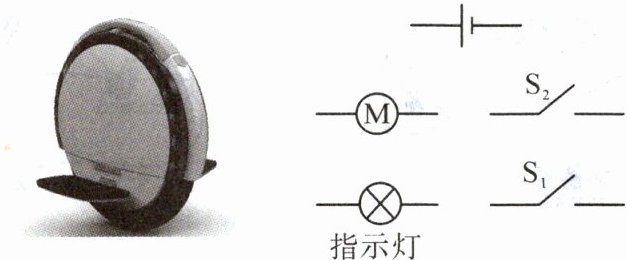

3. 单轮平衡车的电路部分安装电源开关$S_{1}和压力开关S_{2}$,当手动闭合$S_{1}$时,指示灯亮;此时骑行者再站立于平衡车踏板上后$S_{2}$自动闭合,电动机才能正常启动,平衡车才开始运动。请根据上述要求将电路图连接完整。
答案

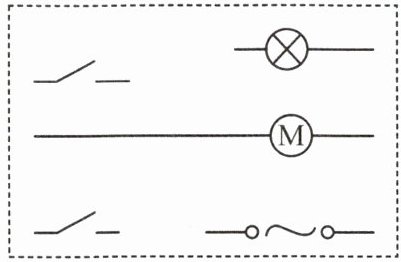

4. 投影仪的灯泡发光时温度很高,必须用风扇降温,使用投影仪时,首先要打开风扇,确认风扇正常运转后,再通电让灯泡发光,请在虚线框内连接电路图。
答案
5. 在火车车厢后面有两个厕所,只有当两个厕所的门(相当于开关)都关上时,车厢指示灯才会发光,火车厕所标识牌才会显示“厕所有人”字样,提醒旅客两个厕所内都有人。请你把图中的各元件符号连接成符合上述要求的电路图。
答案
