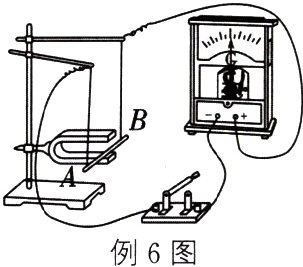

例6 如图所示，在“探究产生感应电流的条件”实验中：
（1）实验中，通过观察________________________来判断电路中是否有感应电流.
（2）闭合开关，若导体AB不动，左右移动磁体，则电路中________（有/无）感应电流.
（3）该实验的结论：闭合电路的一部分导体在磁场中做______________运动时，电路中就会产生感应电流.
（4）如果将小量程电流表换成________，那么可以探究磁场对通电导体的作用.
（1）实验中，通过观察________________________来判断电路中是否有感应电流.
（2）闭合开关，若导体AB不动，左右移动磁体，则电路中________（有/无）感应电流.
（3）该实验的结论：闭合电路的一部分导体在磁场中做______________运动时，电路中就会产生感应电流.
（4）如果将小量程电流表换成________，那么可以探究磁场对通电导体的作用.
答案
例6（1）小量程电流表的指针是否偏转 （2）有 （3）切割磁感线 （4）电源

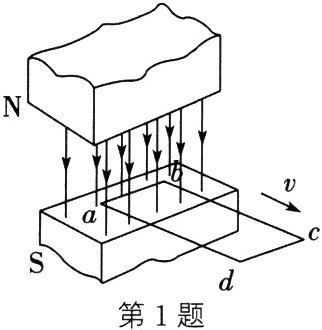

1. 如图所示，闭合导线框abcd的一部分处于磁场中，将导线框沿图示方向拉出过程中（ ）
A. 电能转化为机械能
B. 导线框中不会产生感应电流，因为回路中没有电源
C. 导线框中会产生感应电流，整个导线框都是电源
D. 导线框中会产生感应电流，导线ab段相当于电源
A. 电能转化为机械能
B. 导线框中不会产生感应电流，因为回路中没有电源
C. 导线框中会产生感应电流，整个导线框都是电源
D. 导线框中会产生感应电流，导线ab段相当于电源
答案
1.D

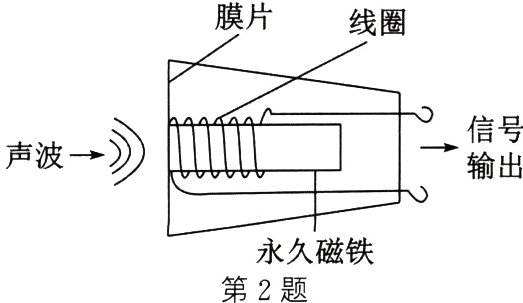

2. （2024·安徽）如图所示为动圈式话筒的简化示意图. 磁铁固定在适当的位置，线圈与膜片连接，声波可使膜片左右振动从而带动线圈振动，线圈中就产生电流，实现声信号到电信号的转变，其工作原理是（ ）
A. 磁场对通电导线的作用
B. 电流的热效应
C. 电流的磁效应
D. 电磁感应
A. 磁场对通电导线的作用
B. 电流的热效应
C. 电流的磁效应
D. 电磁感应
答案
2.D

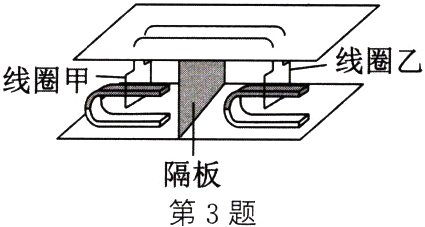

3. （2024·湖南模拟）在科学晚会上，兴趣小组演示了一个“隔空推物”的节目，其原理如图：甲、乙两线圈分别悬挂在两个蹄形磁铁的磁场中，两线圈通过导线连接构成一个闭合电路，用手推动线圈甲时，线圈乙会随之摆动. 在这个过程中（ ）
A. 线圈甲相当于用电器，线圈乙相当于电源
B. 线圈甲相当于电源，线圈乙相当于用电器
C. 推动线圈甲时，线圈甲不受磁场力
D. 线圈乙摆动时，机械能转化为电能
A. 线圈甲相当于用电器，线圈乙相当于电源
B. 线圈甲相当于电源，线圈乙相当于用电器
C. 推动线圈甲时，线圈甲不受磁场力
D. 线圈乙摆动时，机械能转化为电能
答案
3.B
