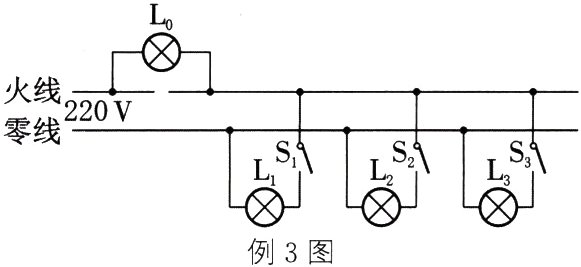

例3 如图是一条刚装好的家庭电路，在未安装保险丝之前，先把灯泡L₀接在装保险盒的两个接线柱上，当只闭合S₁时，L₀和L₁发光都偏暗；当只闭合S₂时，L₀正常发光；当只闭合S₃时，L₀不发光，则下列判断正确的是（四只灯泡的额定电压均为220 V）（ ）
A. 灯泡L₁所在支路正常
B. 灯泡L₂所在支路正常
C. 灯泡L₃所在支路正常
D. 装好保险丝，合上所有开关后，灯泡都能正常发光
A. 灯泡L₁所在支路正常
B. 灯泡L₂所在支路正常
C. 灯泡L₃所在支路正常
D. 装好保险丝，合上所有开关后，灯泡都能正常发光
答案
例3A
【跟踪训练】（2023·常州）如图所示的家庭电路中，正常发光的灯L突然熄灭，电工用测电笔分别测a、b、c、d四点，发现a、b两点氖管都发光，c、d两点氖管都不发光. 若电路中只有一处故障，则可能是（ ）
A. 火线上熔丝断了
B. 开关S处断路
C. 灯泡灯丝断了
D. 导线c、d间断路
A. 火线上熔丝断了
B. 开关S处断路
C. 灯泡灯丝断了
D. 导线c、d间断路
答案
[跟踪训练]C

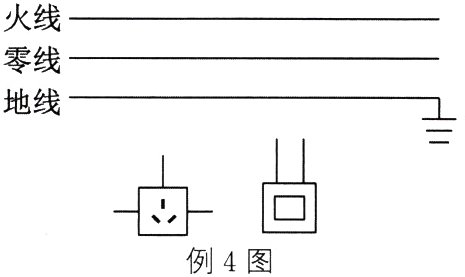

例4（2024·南通）如图，将插座和控制插座的开关正确接入电路.
答案
例4如图所示
火线
零线
地线

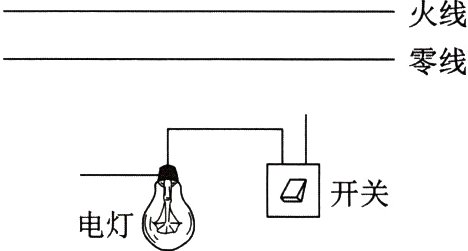

【跟踪训练】（2023·广东）如图所示，请用笔画线代替导线，将电灯和开关接入家庭电路中.
答案
[跟踪训练]如图所示
火线
零线
电灯 开关
例5（2024·徐州模拟）关于家庭电路和安全用电，下列说法正确的是（ ）
A. 用电器的金属外壳一定要接地
B. 对人体而言，安全电压一般是36 V
C. 使用测电笔时，手不得接触笔尾金属电极
D. 控制电灯的开关，接在零线或火线上都可以
A. 用电器的金属外壳一定要接地
B. 对人体而言，安全电压一般是36 V
C. 使用测电笔时，手不得接触笔尾金属电极
D. 控制电灯的开关，接在零线或火线上都可以
答案
例5A
例6 对于家庭电路，经常会遇到这样一些情况：① 开关中的两个线头相碰；② 插头中的两个线头相碰；③ 户外输电线绝缘皮被损坏；④ 电路中增加了大功率的用电器. 在这些情况中，可能引起熔丝熔断或家中空气开关自动跳闸的是（ ）
A. ①②
B. ②③
C. ②④
D. ③④
A. ①②
B. ②③
C. ②④
D. ③④
答案
例6C

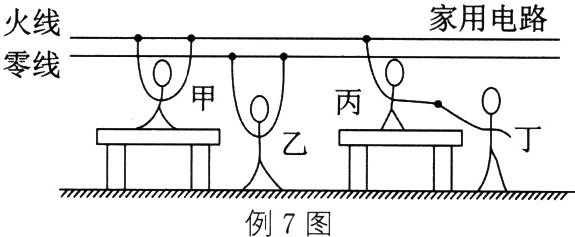

例7 甲、丙站在干燥的木桌上，乙、丁均站在地面上，他们的抓握方法如图所示，则（ ）
A. 甲、丙均会触电
B. 甲、乙均会触电
C. 丙、丁均会触电
D. 只有乙不会触电
A. 甲、丙均会触电
B. 甲、乙均会触电
C. 丙、丁均会触电
D. 只有乙不会触电
答案
例7C
