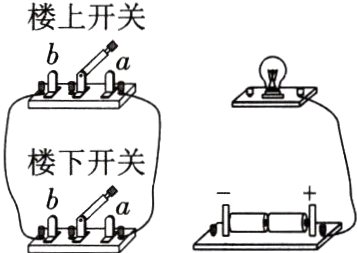

【跟踪训练】如图所示是楼梯照明灯的模拟电路. 要求：在楼梯的上下两端都能对灯进行控制. 请在图上补画连接导线，使之符合这一要求.
　　　　　dl

答案


如图所示
楼下开关
1.（2024·镇江）某学校电动门既可以用遥控器开启，也可以用按钮开关开启. 电动门开启时，电动机工作，警示灯L亮起. 若取下警示灯L，电动机仍能工作. 按下遥控器相当于S₁闭合，按下按钮开关相当于S₂闭合. 符合上述要求的电路是（ ）
　220v 　　220v 220v 　　220v

答案

D
2. 如图所示电路，闭合开关S，灯泡L不亮且电流表和电压表均无示数，用电压表检测电路，当电压表分别接a、b两点和b、d两点时，电压表均无示数，接c、d两点时电压表有示数，则可判定故障是（ ）
A. 变阻器短路
B. 灯泡短路
C. 开关断路
D. 电流表断路
　　　　　　第2题

答案

C
3. 如图所示，电源电压恒定不变，闭合开关S，灯L₁和L₂均发光，一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（ ）
A. 灯L₁断路
B. 灯L₂断路
C. 灯L₁短路
D. 灯L₂短路
　　　　　　　　　Tsi第3题

答案

A
4. 如图所示的电路中，电源电压不变，当仅闭合开关S₁，电压表的示数为4.5 V，再闭合开关S₂时，电流表A₁示数为1.2 A，电流表A₂的示数为0.5 A，则此时通过灯L₁的电流为________A，通过L₂的电流为________A，L₁两端的电压为________V.
　　　　　　　　　　第4题

答案

0.5 0.7 4.5
