1. 通路：用电器
2. 断路：电路中某处被
3. 短路。
（1）直接用导线将电源的
（2）如果电路是接通的，但用电器两端被导线直接连通，这种情况下该用电器被短路，
能够工作
的电路。2. 断路：电路中某处被
切断
，不会有电流通过的情况。3. 短路。
（1）直接用导线将电源的
正、负极
连接起来，这种情况下电源被短路，电路中会有很大
的电流，可能把电源烧坏。（2）如果电路是接通的，但用电器两端被导线直接连通，这种情况下该用电器被短路，
不能
工作。答案
1. 能够工作 2. 切断 3. (1) 正、负极 很大 3. (2) 不能
解析
【分析】本题考查电路三种状态的基本概念，解题时需准确回忆通路、断路、短路的定义，结合每个空的语境匹配对应的标准术语即可完成填空。
【解析】1. 通路是指用电器能够正常工作的电路，故填“能够工作”；2. 断路是电路中某处被切断，无电流通过的状态，故填“切断”；3.（1）电源短路是直接用导线连接电源正、负极，此时电路中会产生很大的电流，易烧坏电源，故依次填“正、负极”“很大”；3.（2）用电器被短路时，电流会优先通过导线，该用电器无法工作，故填“不能”。
【答案】1. 能够工作 2. 切断 3. (1) 正、负极 很大 3. (2) 不能
【知识点】电路的三种状态 电路基本概念
【点评】本题为电学入门基础概念题，侧重考查对电路通路、断路、短路定义的识记，难度较低，是巩固电学基础的典型题目。
【难度系数】0.9
【解析】1. 通路是指用电器能够正常工作的电路，故填“能够工作”；2. 断路是电路中某处被切断，无电流通过的状态，故填“切断”；3.（1）电源短路是直接用导线连接电源正、负极，此时电路中会产生很大的电流，易烧坏电源，故依次填“正、负极”“很大”；3.（2）用电器被短路时，电流会优先通过导线，该用电器无法工作，故填“不能”。
【答案】1. 能够工作 2. 切断 3. (1) 正、负极 很大 3. (2) 不能
【知识点】电路的三种状态 电路基本概念
【点评】本题为电学入门基础概念题，侧重考查对电路通路、断路、短路定义的识记，难度较低，是巩固电学基础的典型题目。
【难度系数】0.9

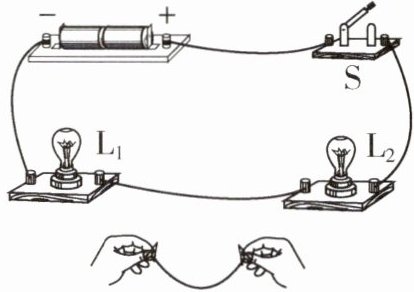

例4 如图所示，闭合开关S，灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$均发光。把导线接在$\mathrm{L}_{2}$的两端，下列说法正确的是 （
A.$\mathrm{L}_{1}$一定熄灭且已烧断
B.$\mathrm{L}_{1}$一定熄灭但仍完好
C.$\mathrm{L}_{2}$一定熄灭且已烧断
D.$\mathrm{L}_{2}$一定熄灭但仍完好
解析 $\mathrm{L}_{1}$仍在连通电路上，可能发光，A、B不符合题意。当把导线接在$\mathrm{L}_{2}$的两端时，$\mathrm{L}_{2}$被短路，电流不经过$\mathrm{L}_{2}$，$\mathrm{L}_{2}$不能发光，但仍然完好，D符合题意，C不符合题意。
答案 D
—方法技巧
电源被短路的情况是绝对不允许的；如果有特殊需求，用电器被短路在电路设计中是允许存在的，此时被短路的用电器不工作。
D
）A.$\mathrm{L}_{1}$一定熄灭且已烧断
B.$\mathrm{L}_{1}$一定熄灭但仍完好
C.$\mathrm{L}_{2}$一定熄灭且已烧断
D.$\mathrm{L}_{2}$一定熄灭但仍完好
解析 $\mathrm{L}_{1}$仍在连通电路上，可能发光，A、B不符合题意。当把导线接在$\mathrm{L}_{2}$的两端时，$\mathrm{L}_{2}$被短路，电流不经过$\mathrm{L}_{2}$，$\mathrm{L}_{2}$不能发光，但仍然完好，D符合题意，C不符合题意。
答案 D
—方法技巧
电源被短路的情况是绝对不允许的；如果有特殊需求，用电器被短路在电路设计中是允许存在的，此时被短路的用电器不工作。
答案
D
解析
【分析】
先明确原电路中灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$为串联连接，闭合开关后电流依次通过电源、开关$\mathrm{S}$、$\mathrm{L}_{2}$、$\mathrm{L}_{1}$形成回路，两灯发光。当导线接在$\mathrm{L}_{2}$两端时，相当于给$\mathrm{L}_{2}$并联了一根导线，由于导线电阻极小，电流会优先通过这根导线，不再经过$\mathrm{L}_{2}$，因此$\mathrm{L}_{2}$被短路；而$\mathrm{L}_{1}$仍在电路中，有电流通过，会继续发光。被短路的用电器中无电流通过，不会被烧坏，所以$\mathrm{L}_{2}$熄灭但完好，据此分析选项即可得出答案。
【解析】
原电路中$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联，闭合开关$\mathrm{S}$后，电流路径为：电源正极→开关$\mathrm{S}$→$\mathrm{L}_{2}$→$\mathrm{L}_{1}$→电源负极，两灯发光。当导线接在$\mathrm{L}_{2}$两端时，$\mathrm{L}_{2}$被短路，电流从导线直接通过，不经过$\mathrm{L}_{2}$，因此$\mathrm{L}_{2}$中无电流，$\mathrm{L}_{2}$熄灭；由于电流未经过$\mathrm{L}_{2}$，$\mathrm{L}_{2}$不会被烧坏，仍完好。而$\mathrm{L}_{1}$仍有电流通过，会发光。对选项逐一分析：A选项中$\mathrm{L}_{1}$熄灭且烧断的说法错误；B选项中$\mathrm{L}_{1}$熄灭但完好的说法错误；C选项中$\mathrm{L}_{2}$熄灭且烧断的说法错误；D选项中$\mathrm{L}_{2}$熄灭但仍完好的说法正确。
【答案】
D
【知识点】
用电器短路、串联电路
【点评】
本题考查串联电路的特点和用电器短路的判断，关键在于理解非电源短路时，被短路的用电器无电流通过，不工作但不会损坏，属于基础电路分析题。
【难度系数】
0.7
先明确原电路中灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$为串联连接，闭合开关后电流依次通过电源、开关$\mathrm{S}$、$\mathrm{L}_{2}$、$\mathrm{L}_{1}$形成回路，两灯发光。当导线接在$\mathrm{L}_{2}$两端时，相当于给$\mathrm{L}_{2}$并联了一根导线，由于导线电阻极小，电流会优先通过这根导线，不再经过$\mathrm{L}_{2}$，因此$\mathrm{L}_{2}$被短路；而$\mathrm{L}_{1}$仍在电路中，有电流通过，会继续发光。被短路的用电器中无电流通过，不会被烧坏，所以$\mathrm{L}_{2}$熄灭但完好，据此分析选项即可得出答案。
【解析】
原电路中$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联，闭合开关$\mathrm{S}$后，电流路径为：电源正极→开关$\mathrm{S}$→$\mathrm{L}_{2}$→$\mathrm{L}_{1}$→电源负极，两灯发光。当导线接在$\mathrm{L}_{2}$两端时，$\mathrm{L}_{2}$被短路，电流从导线直接通过，不经过$\mathrm{L}_{2}$，因此$\mathrm{L}_{2}$中无电流，$\mathrm{L}_{2}$熄灭；由于电流未经过$\mathrm{L}_{2}$，$\mathrm{L}_{2}$不会被烧坏，仍完好。而$\mathrm{L}_{1}$仍有电流通过，会发光。对选项逐一分析：A选项中$\mathrm{L}_{1}$熄灭且烧断的说法错误；B选项中$\mathrm{L}_{1}$熄灭但完好的说法错误；C选项中$\mathrm{L}_{2}$熄灭且烧断的说法错误；D选项中$\mathrm{L}_{2}$熄灭但仍完好的说法正确。
【答案】
D
【知识点】
用电器短路、串联电路
【点评】
本题考查串联电路的特点和用电器短路的判断，关键在于理解非电源短路时，被短路的用电器无电流通过，不工作但不会损坏，属于基础电路分析题。
【难度系数】
0.7
1. 如图所示，使验电器A带正电，B不带电。用带有绝缘柄的金属棒把A和B连接起来。下列对现象的描述或解释正确的是 （
）
A.A的金属箔片完全闭合，B的金属箔片张开
B.金属箔片开合的瞬间，原子核从A定向移动到B
C.B的金属箔片开合的瞬间，电子从B定向移动到A
D.B的金属箔片开合的瞬间，电流从B流向A
）A.A的金属箔片完全闭合，B的金属箔片张开
B.金属箔片开合的瞬间，原子核从A定向移动到B
C.B的金属箔片开合的瞬间，电子从B定向移动到A
D.B的金属箔片开合的瞬间，电流从B流向A
答案
C
解析
【分析】
本题考查验电器原理、电荷定向移动及电流方向的规定。解题思路：先明确A带正电（缺少电子）、B不带电，用金属棒连接后，电子会发生定向移动；再结合电荷移动规律、电流方向规定，逐一判断选项正误。
【解析】
A带正电，说明A缺少电子；B不带电，其金属箔片初始闭合。用金属棒连接A、B时，B中的自由电子会向A定向移动（A吸引电子），B失去电子后带正电，B的金属箔片因同种电荷排斥而张开，A的金属箔片张角变小。
对各选项分析：
A选项：A的金属箔片不会完全闭合，仅张角变小，B的金属箔片张开，A错误；
B选项：原子核不会发生定向移动，定向移动的是自由电子，B错误；
C选项：B的金属箔片张开瞬间，电子从B定向移动到A，符合电荷移动规律，C正确；
D选项：电流方向规定为正电荷定向移动方向，与电子移动方向相反，电子从B到A，故电流从A流向B，D错误。
【答案】
C
【知识点】
电荷定向移动、电流方向规定、验电器原理
【点评】
本题为电荷相关基础题，需明确电子移动与电流方向的区别，以及验电器的工作原理，属于易混淆但难度较低的题目。
【难度系数】
0.5
本题考查验电器原理、电荷定向移动及电流方向的规定。解题思路：先明确A带正电（缺少电子）、B不带电，用金属棒连接后，电子会发生定向移动；再结合电荷移动规律、电流方向规定，逐一判断选项正误。
【解析】
A带正电，说明A缺少电子；B不带电，其金属箔片初始闭合。用金属棒连接A、B时，B中的自由电子会向A定向移动（A吸引电子），B失去电子后带正电，B的金属箔片因同种电荷排斥而张开，A的金属箔片张角变小。
对各选项分析：
A选项：A的金属箔片不会完全闭合，仅张角变小，B的金属箔片张开，A错误；
B选项：原子核不会发生定向移动，定向移动的是自由电子，B错误；
C选项：B的金属箔片张开瞬间，电子从B定向移动到A，符合电荷移动规律，C正确；
D选项：电流方向规定为正电荷定向移动方向，与电子移动方向相反，电子从B到A，故电流从A流向B，D错误。
【答案】
C
【知识点】
电荷定向移动、电流方向规定、验电器原理
【点评】
本题为电荷相关基础题，需明确电子移动与电流方向的区别，以及验电器的工作原理，属于易混淆但难度较低的题目。
【难度系数】
0.5
2. 如图所示，电池右端为电源正极，闭合开关，发光二极管处于发光状态。将电源正、负极对调后，闭合开关，发光二极管
不能
（填“仍能”或“不能”）发光，所以，发光二极管具有单向导电
性。答案
2. 不能 单向导电
解析
【分析】
要解答本题，需明确发光二极管的导电特性：发光二极管由半导体材料制成，仅允许电流从其正极流入、负极流出时导通发光，反向电流无法使其工作。当电源正负极对调后，电路电流方向改变，需据此判断二极管是否发光，进而得出其特性。
【解析】
发光二极管属于半导体元件，具有单向导电性，电流只能从它的正极流向负极才能正常工作。原电路中电池右端为正极，电流方向符合二极管的导通要求，闭合开关后二极管发光；将电源正负极对调后，电路中电流方向反转，不符合二极管的导通条件，此时闭合开关，发光二极管不能发光，这一现象说明发光二极管具有单向导电性。
【答案】
不能；单向导电
【知识点】
半导体单向导电性；发光二极管特性
【点评】
本题考查发光二极管的基础特性，属于电学入门级知识点，难度较低，只需牢记二极管单向导电的特点即可轻松解答。
【难度系数】
0.7
要解答本题，需明确发光二极管的导电特性：发光二极管由半导体材料制成，仅允许电流从其正极流入、负极流出时导通发光，反向电流无法使其工作。当电源正负极对调后，电路电流方向改变，需据此判断二极管是否发光，进而得出其特性。
【解析】
发光二极管属于半导体元件，具有单向导电性，电流只能从它的正极流向负极才能正常工作。原电路中电池右端为正极，电流方向符合二极管的导通要求，闭合开关后二极管发光；将电源正负极对调后，电路中电流方向反转，不符合二极管的导通条件，此时闭合开关，发光二极管不能发光，这一现象说明发光二极管具有单向导电性。
【答案】
不能；单向导电
【知识点】
半导体单向导电性；发光二极管特性
【点评】
本题考查发光二极管的基础特性，属于电学入门级知识点，难度较低，只需牢记二极管单向导电的特点即可轻松解答。
【难度系数】
0.7
