2026年课时练人民教育出版社九年级物理全一册人教版第154页答案

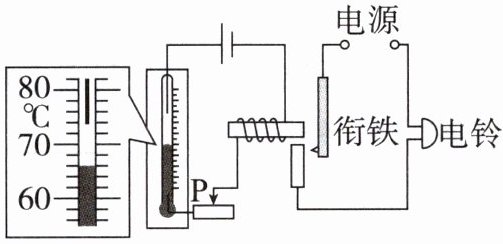

4.(多选)下图是一种温度自动报警器的原理图。制作水银温度计时,在玻璃管的两端分别封入一段金属丝,电池的两极分别与金属丝相连。下列说法正确的是 (
AB
)


A.温度计中的水银是导体
B.当温度升高到$74°\mathrm{C}$及以上时,电铃响
C.滑片P向左移动时,电磁铁磁性减弱
D.增大控制电路的电压,电铃响度增大

答案

AB

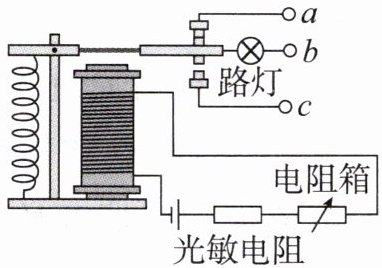

5.如图所示的电路中，光敏电阻的电阻随光照强度的增大而减小；电阻箱的电阻已调至合适大小，它们和继电器组成自动控制电路来控制路灯，白天路灯熄灭，夜晚路灯亮起。下列说法正确的是（
D
）


A.电路工作时，电磁铁上端为N极
B.给路灯供电的电源应接在b、c两端
C.路灯发光时把电能全部转化为光能
D.控制电路电源电压减小后，傍晚时路灯比原来早一些亮

答案

D

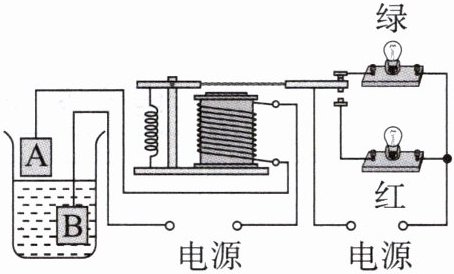

6.下图是一种水位自动报警器的原理图。当水位到达金属块 A 时，
红
灯亮；当控制电路的电源右端为正极时，电磁铁的上端为
N
极。

答案

红 N

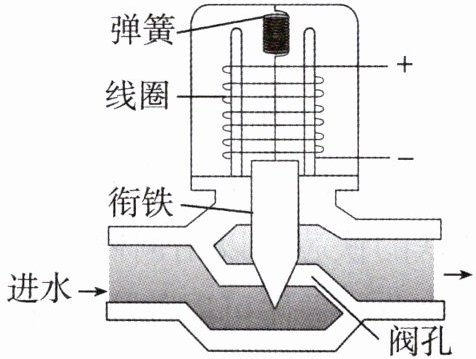

7.(湖北中考)全自动洗衣机的进水阀门是由电磁铁控制的，其构造示意图如下。线圈通电后产生磁场，线圈上端为
S
极，对衔铁施加
向上
(填方向)的力，使衔铁移动，阀孔打开，水流进洗衣机。

答案

S 向上
