7. 把一枚硬币固定在空杯的底部,一直保持眼睛位置不变。当水位如图所示时,眼睛恰好可以看到硬币上的B点。下列说法中,正确的是()

A.此时看到B点只是因为光的反射
B.此时看到的硬币比实际位置高
C.如果没有水,眼睛仍可以看到B点
D.如果再加水,眼睛就看不到B点

B 解析:把一枚硬币固定在空杯的底部，一直保持眼睛位置不变，没有水时，由于光在均匀介质中沿直线传播，所以硬币反射的光被杯子壁挡住了，眼睛不能看到B点；注水后，当水位如题图所示时，眼睛恰好可以看到硬币的B点，是因为来自硬币的光线会从水中斜射入空气中从而发生折射，当折射光线进入人眼时，人眼逆着折射光线看去，看到的便是由于光的折射而形成的虚像，虚像的位置比物体的实际位置偏高；如果再加水，眼睛仍能看到B点。故B正确。

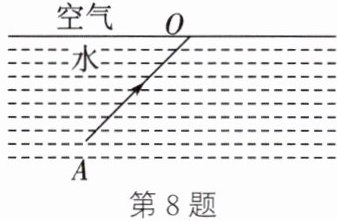

8. 如图所示,一束光AO从水中斜射入空气中,请大致画出AO的折射光线。

如图所示
　　　　　　

9. 如图所示,一束光从O点射向半球形玻璃砖,O点是半球形玻璃砖的球心。请在图中画出这束光从射入玻璃砖到从玻璃砖射出的完整光路图。

如图所示
　　　　　　　　

10. 如图所示,一束激光沿射到空水槽底部O点,形成一个光斑,向水槽中注入适量水后,水槽底部的光斑移动到O点的(填“左”或“右”)侧,继续沿水槽壁缓慢注水,在此过程中,折射角(填“增大”“减小”或“不变”)。

直线　左　不变

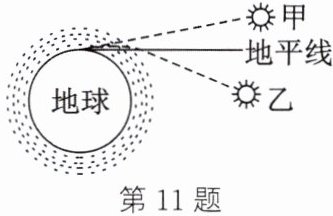

11. 诗句“大漠孤烟直,长河落日圆”给我们展现了一幅壮丽的画卷。如图所示,其实诗人观察到的落日并非太阳的实际位置,而是太阳光经过不均匀的大气层时发生所成的像,太阳实际在图中(填“甲”或“乙”)的位置,人眼所看到的太阳是(填“实”或“虚”)像。

折射　乙　虚

12. 如图所示,$S'$是人眼在P处透过水面看见河底的一颗白色鹅卵石的虚像。鹅卵石的实际位置在$S'$的方。若在P处用激光手电筒对准虚像$S'$照射,则手电筒发出的光(填“能”或“不能”)照射到河底的鹅卵石上。

下　能

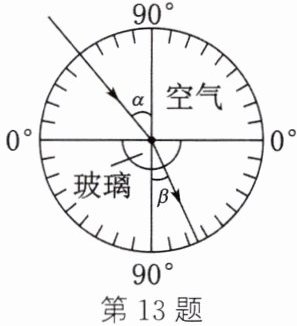

13. 如图所示为小谢同学利用光具盘探究光从空气斜射入玻璃中的光路,经过多次实验并记录了如表所示的数据。

| 入射角$\alpha$ | $10^{\circ}$ | $30^{\circ}$ | $45^{\circ}$ | $60^{\circ}$ |
| 折射角$\beta$ | $7.1^{\circ}$ | $20.7^{\circ}$ | $30^{\circ}$ | $37.8^{\circ}$ |
(1) 实验中,光具盘除了能读出入射角和折射角的大小外,还具有的作用。
(2) 分析表中的数据,你能得出如下结论：光从空气斜射入玻璃中时,折射角随入射角的增大而,且折射角(填“大于”“小于”或“等于”)入射角。
(3) 当光以$20.7^{\circ}$的入射角从玻璃斜射入空气中时,其折射角是$30^{\circ}$,这说明在折射现象中,光路是,同时也说明光从玻璃斜射入空气中时折射角入射角。

(1) 显示光路 (2) 增大　小于 (3) 可逆的　大于
