14. 如图是3D简易投影,就是用平面镜将水平放置的物体AB的像竖直呈现在人的正前方,其中A的像与人眼在同一水平面,请作出平面镜位置.

如图所示
　　　　　　　　
　解析:其中A的像与人眼在同一水平面，过人眼作水平线;将水平放置的物体AB的像竖直呈现在人的正前方，因像与物关于平面镜对称，根据数学知识可知平面镜与水平面的夹角为45°,因像与物的连线与镜面垂直，可知像与物的连线与水平面成45°夹角，故过A作与水平线成45°的直线与眼睛水平的线交于A',作AA'的垂直平分线，即为镜面的位置

15. 核心素养 科学思维 (2023·大庆中考)如图,A为暗室中的点光源,B为不透光薄板,B与上方水平放置的平面镜左边缘对齐,请画出B薄板右侧水平地面被光照亮的区域左右边界的光路图(只考虑直接经平面镜到达地面光线).

如图所示
　　　　　　　
　解析:先作出点光源A关于平面镜的像点A';连接A与平面镜的左端，作出入射点为C的入射光线AC,然后连接A'C并延长交地面于点E,作出反射光线CE;连接A与挡光板的最上边缘，交平面镜于点D,作出入射光线AD和反射光线DF;则水平地面被光照亮的区域为EF;

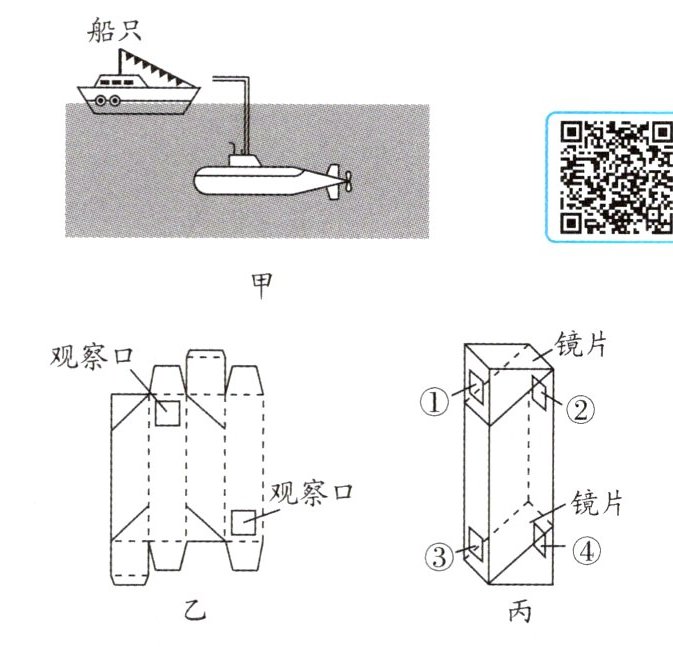

16. 新趋势 跨学科实践 (2025·南通通州区期中)如图甲所示,潜艇中的人利用潜望镜在水下也能观察水面上的情况.利用两块镜片可自制一个简易潜望镜,如图乙、丙所示.

(1)用潜望镜可以从海面下看到海面上的船只,说明____(填序号:“①光可以沿曲线传播”或“②镜片可以改变光的传播路径”),图乙中两个观察口对应图丙中____(填“①④”或“②③”).
(2)图丙中两块镜片是____(填“玻璃板”或“平面镜”),镜面是____(填“相对”或“相背”)放置的.
(3)射向船只的太阳光线经过____次改变方向后射入人眼,观察者通过潜望镜看到的船只的像与直接在潜艇正上方水面上看到的船只左右____(填“一致”或“相反”).

(1)②　②③　(2)平面镜　相对　(3)3　一致
　解析:(1)潜望镜可以把高处物体反射的光线，经过两次镜面反射，反射到低处，使低处的人看到高处的物体;用潜望镜可以从海面下看到海面上船只，说明②镜片可以改变光的传播路径，图乙中两个观察口对应图丙中②③，即物体反射的光线从②进入镜筒，经过两次镜面反射，从③口射出
　　(2)平面镜只反射，光线不能透过，平面镜比玻璃板反射光线效果更好，图丙中两块镜片是平面镜，镜面是相对放置的，上面平面镜把光线直接反射到下面的平面镜上.
　　(3)射向船只的太阳光线经过船只、两个平面镜3次反射后射入人眼，经平面镜一次反射成像时，像和物体左右对调，由于经过了两次平面镜反射，观察者通过潜望镜看到的船只的像与直接在潜艇正上方水面上看到的船只左右一致.

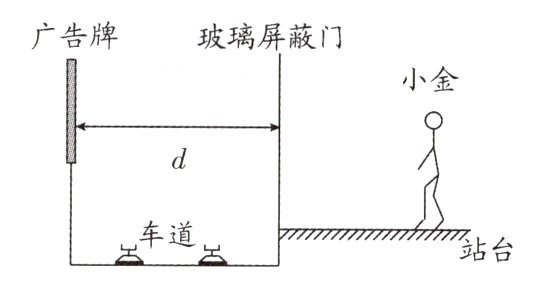

17. 新趋势 开放性设问 某地地铁开通后,大大方便了居民出行.小金站在地铁站台上,他透过玻璃板制成的屏蔽门,可以看到车道另一侧竖直墙壁上的广告牌及自己在玻璃屏蔽门后面的虚像,如图所示.小金根据该现象设计了在站台上粗测玻璃屏蔽门到车道另一侧广告牌距离d的实验.请简要写出其实验步骤.

(1)小金相对玻璃屏蔽门前后移动，直到观察到自己在玻璃屏蔽门后所成的像与广告牌在同一竖直平面上;(2)在自己站立的位置做标记;(3)用卷尺测出标记位置与门的距离;(4)根据平面镜成像的特点:物到平面镜的距离等于像到平面镜的距离，可知步骤(3)中量得的距离就等于玻璃屏蔽门到广告牌的距离d.
