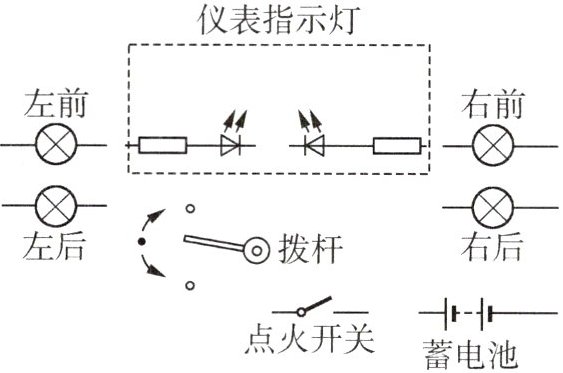

13. 亮点原创 细心的小王观察汽车转向灯和仪表盘,发现转动点火开关后,逆时针拨转向拨杆,左前、左后两灯闪,仪表盘亮起向左箭头;顺时针拨转向拨杆,右前、右后两灯闪,仪表盘亮起向右箭头;熄火时无论怎样拨动拨杆,车灯都不亮.请按描述连接电路图.

如图所示
　　　　

14. 新趋势 开放探究 物理课上,老师给同学们展示了一个有盖的木盒,盒盖上可看到两只灯泡和一只开关(导线的连接情况隐藏在盒内),如图所示.

(1) 当老师闭合开关时,两只灯泡都亮了,断开开关,两灯泡又熄灭.根据上述现象,你____(选填“能”或“不能”)断定这两只灯泡是串联的;若轻轻拧下灯泡$L_{1}$,结果$L_{2}$也不发光,则两只灯泡是____联的.
(2) 经过检验,这两只灯泡确实是串联的,但在老师闭合开关时,细心的小华观察到$L_{1}比L_{2}$亮些,她认为这是因为$L_{1}比L_{2}$更靠近电源正极.你认为小华的判断是____(选填“正确”或“错误”)的;在不增加其他器材的条件下,能验证小华的判断是否正确的做法是____.

（1）不能　串　（2）错误　断开开关，将两灯泡位置互换，闭合开关后观察两灯泡的亮度
　　解析:(1)根据题中所述现象，不能断定这两只灯泡是串联的，因为当两只灯泡并联且开关在干路上时，同样可以看到闭合开关两灯泡都亮、断开开关两灯泡又熄灭的现象;若轻轻拧下灯泡$L_{1}$，结果$L_{2}$也不发光，说明两只灯泡相互影响,则两只灯泡是串联的.(2)$L_{1}$比$L_{2}$亮些，并不是因为$L_{1}$比$L_{2}$更靠近电源正极,小华的判断是错误的.在不增加其他器材的条件下，要验证小华的判断是否正确，应断开开关，将两只灯泡交换位置，闭合开关后再比较两灯泡的亮度.

15. 新教材 开关是用于控制电路通与断的基本电路元件,不同类型开关、不同的连接方式,可使电路发挥不同功能.
(1) 如图所示的电路,通过开关$S_{1}$、$S_{2}$的断开与闭合,可使两灯组成串联或并联电路($S_{2}$为单刀双掷开关).若闭合开关$S_{1}$,同时将开关$S_{2}$接 b,则有电流通过的灯泡是____.

(2) 用电器可以并联或串联,开关也能并联或串联,从而达到不同的控制效果.卖衣服的商场有两个试衣间,如果两个试衣间都有人(每个试衣间锁门相当于一个开关闭合),则入口处“有人”指示灯亮起;如果两个试衣间都没有人或只有一间有人,指示灯不亮.则此电路中的两个开关应该是____(选填“串联”或“并联”)的.

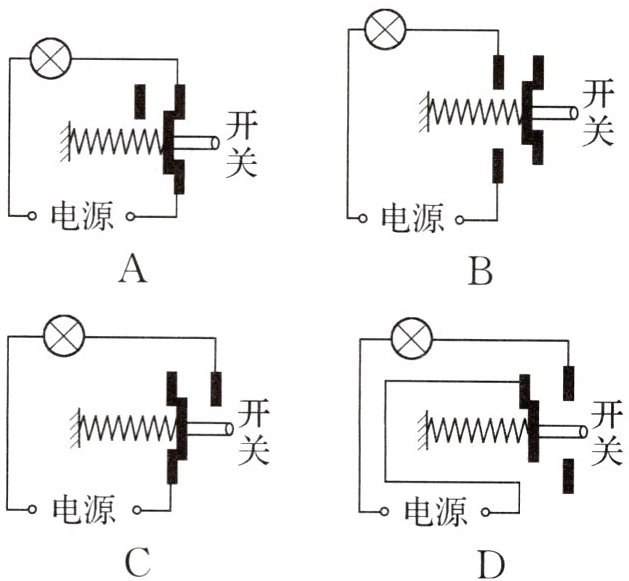

(3) 电冰箱门框上有一个通过冰箱门来控制的开关,当冰箱门打开时,与开关相连的弹簧伸长,开关闭合使冰箱内的照明灯发光;当冰箱门关闭时,弹簧被压缩,开关断开使冰箱内的照明灯熄灭.下列图中符合要求的电路

是____.

（1）$L_{1}$ （2）串联 （3）A
