1. 如图所示为多档位加热器的电路图,电热丝$R_{1}的电阻小于电热丝R_{2}$的电阻。闭合$S_{1}和S_{2}$时,下列对电路的分析正确的是()。

A. $R_{1}和R_{2}$串联
B. $R_{1}两端的电压小于R_{2}$两端的电压
C. 流过$R_{1}的电流大于流过R_{2}$的电流
D. 如果$R_{1}$断了,那么$R_{2}$也不能工作

C

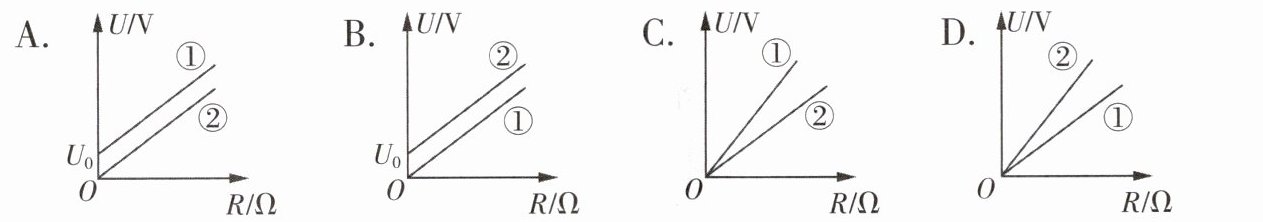

2. 如图,电路中电流$I$大小始终不变,$R_{0}$为定值电阻。闭合开关$S$,据电压表示数$U与电阻箱阻值R的大小关系可以绘制U-R$图线①；断开开关$S$,据电压表示数$U与电阻箱阻值R的大小关系可以绘制U-R$图线②。把$IR_{0}记为U_{0}$,下列能正确表示图线①、②的是()。

$\boldsymbol{A}$

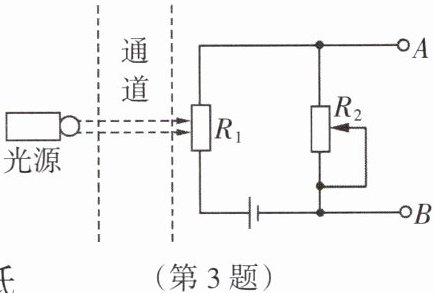

3. 光敏电阻的特点是有光照射它时阻值变小。如图所示是某小区门口利用光敏电阻设计的行人监控装置,$R_{1}$为光敏电阻,$R_{2}$为滑动变阻器,$A$、$B$间接监控装置,则()。

A. 当有人通过通道而遮蔽光线时,$A$,$B$间电压降低
B. 当有人通过通道而遮蔽光线时,通过$R_{1}$的电流变大
C. 当仅增大$R_{1}$连入电路中的阻值时,通过$R_{1}$的电流变大
D. 当仅增大$R_{2}$连入电路中的阻值时,可降低$A$,$B$间的电压

A

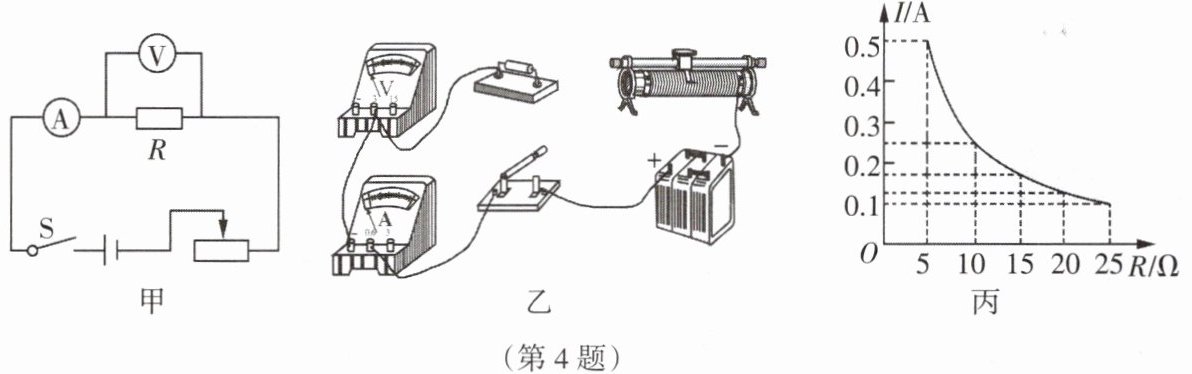

4. 小科利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为$6V$且保持不变,实验用到的电阻阻值分别为$5Ω$、$10Ω$、$15Ω$、$20Ω$、$25Ω$。

(1) 请根据图甲,将图乙所示的实物电路连接完整。(导线不允许交叉)
(2) 实验中多次改变$R$的阻值,调节滑动变阻器的滑片,使电压表示数保持不变,并记下电流表的示数,得到如图丙所示的电流$I随电阻R$变化的图像。
①由图像可以得出结论：电压一定时, 。
②实验中,小科用$5Ω$的电阻做完实验后,断开开关,然后用$10Ω的电阻换下5Ω$的电阻接入电路,闭合开关,移动滑片,当电压表示数为 V时,再读出电流表的示数。
(3) 为完成整个实验,应该选取最大阻值不小于 Ω的滑动变阻器。

(1) 将电压表“$3V$”接线柱与电阻$R$右端接线柱相连，“$-$”接线柱与电阻$R$左端接线柱相连（或与电流表“$0.6A$”接线柱相连）。
(2) ①通过导体的电流与导体的电阻成反比 ②$2.5$
(3) $35$
