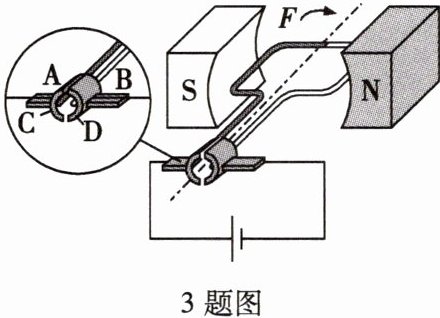

3.如图所示,在直流电动机的工作过程中,"换向器"起到了关键的作用,它能在线圈刚转过平衡位置时就自动改变线圈中的。直流电动机工作时把电能转化为和内能。

3题图

3. 电流方向 机械能

【分析】
本题考查直流电动机的相关基础知识点，解题思路：首先回忆直流电动机中换向器的作用，明确其是为了让线圈持续转动；再结合电动机工作时的能量转化，确定电能转化的主要形式及伴随的内能。
【解析】
直流电动机的换向器，作用是在线圈刚转过平衡位置时，自动改变线圈中的电流方向，从而改变线圈的受力方向，使线圈能够持续转动。直流电动机工作时，消耗电能，大部分转化为机械能，同时由于电流的热效应，会产生内能，因此电能转化为机械能和内能。
【答案】
电流方向 机械能
【知识点】
直流电动机、换向器作用、能量转化
【点评】
本题为直流电动机的基础识记类题目，考查核心知识点明确，难度较低，需准确记忆换向器的功能及电动机的能量转化形式。
【难度系数】
0.6

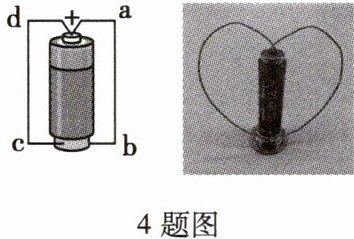

4.小明利用一节干电池、一个硬铜导线框和纽扣强磁体，可组装成一个简易电动机，如图所示。同时放手后可观察到导线框abcd以干电池为轴转动起来，导线框转动起来的原理是。若要改变导线框转动的方向，可以；若要改变导线框转动的速度，可以。导线框转动的能量由能转化而来。

4题图
5.实际的电动机主要是由和两部分组成的。

4. 通电导体在磁场中受到力的作用 对调磁体的N、S极（或对调电池的正、负极） 更换不同电压的电池(合理即可) 电
5. 转子 定子

【分析】
本题考查简易电动机和实际电动机的相关知识，解题时需回忆电动机的工作原理、转动方向与速度的影响因素、能量转化以及电动机的基本结构。首先明确简易电动机的导线框通有电流，处于磁场中受力转动，再结合受力方向、大小的影响因素分析后续问题，最后掌握实际电动机的组成部分。
【解析】
第4问：简易电动机的导线框中有电流通过，且处于磁场中，其转动原理是通电导体在磁场中受到力的作用。受力方向与电流方向、磁场方向有关，因此要改变转动方向，可对调磁体的N、S极（改变磁场方向），或对调电池的正、负极（改变电流方向）。受力大小与电流大小、磁场强弱有关，要改变转动速度，可更换不同电压的电池（改变电流大小），或换用磁性不同的磁体等合理方法。导线框转动的能量由干电池提供的电能转化而来。
第5问：实际电动机主要由固定不动的定子和转动的转子两部分组成。
【答案】
4. 通电导体在磁场中受到力的作用；对调磁体的N、S极（或对调电池的正、负极）；更换不同电压的电池（合理即可）；电
5. 转子；定子
【知识点】
电动机原理、电动机结构、电磁力
【点评】
本题结合简易电动机实例考查电动机的基础知识点，既涉及原理理解，又包含实际电动机结构，属于对电动机核心知识的基础考查，难度适中。
【难度系数】
0.7

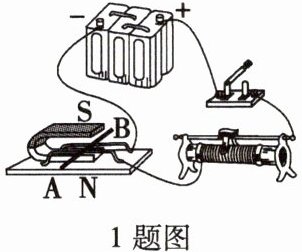

1. [教材“演示”改编]如图所示，导体棒AB放在蹄形磁体磁场中的水平金属轨道上。

1题图
(1)闭合开关，发现导体棒AB向右运动，这说明。
(2)在(1)的基础上又进行了如下操作：
①断开开关，只对调电源的正、负极，再闭合开关，发现导体棒AB向左运动，这说明通电导体的受力方向与有关。
②断开开关，只对调磁体的N、S极，再闭合开关，发现导体棒AB向左运动，这说明通电导体的受力方向与有关。
③断开开关，同时将磁体的N、S极和电源的正、负极对调，再闭合开关，会看到导体棒AB向运动。
(3)实验中通过观察导体的运动方向来判断导体在磁场中的受力方向，这运用了法。
(4)通电后，导体棒AB在运动的过程中将能转化为能。

1. (1) 磁场对通电导体有力的作用
1. (2) ① 电流方向 ② 磁场方向 ③ 右
1. (3) 转换
1. (4) 电 机械

【分析】
本题围绕通电导体在磁场中受力的实验展开，解题思路如下：
1. 第(1)问：闭合开关后，导体AB有电流通过且在磁场中运动，说明磁场对通电导体存在力的作用；
2. 第(2)问：①仅对调电源正负极，改变了导体中电流方向，导体运动方向改变，说明受力方向与电流方向有关；②仅对调磁体N、S极，改变了磁场方向，导体运动方向改变，说明受力方向与磁场方向有关；③同时对调电流方向和磁场方向，两个影响受力方向的因素均改变，受力方向不变，因此导体仍向右运动；
3. 第(3)问：受力方向不易直接观察，通过导体的运动方向间接判断，这种方法为转换法；
4. 第(4)问：通电时消耗电能，导体运动获得机械能，对应能量转化为电能到机械能。
【解析】
(1) 闭合开关，导体AB中有电流通过，在蹄形磁体的磁场中向右运动，由此说明磁场对通电导体有力的作用；
(2) ①断开开关，对调电源正负极后，导体中电流方向改变，闭合开关后导体向左运动，说明通电导体的受力方向与电流方向有关；
②断开开关，对调磁体N、S极后，磁场方向改变，闭合开关后导体向左运动，说明通电导体的受力方向与磁场方向有关；
③同时对调电源正负极（改变电流方向）和磁体N、S极（改变磁场方向），两个影响受力方向的因素同时改变，受力方向不变，因此导体棒AB仍向右运动；
(3) 实验中通过观察导体的运动方向来判断受力方向，将不易观察的受力方向转换为易观察的运动方向，运用了转换法；
(4) 通电后导体棒运动，消耗电能，获得机械能，因此将电能转化为机械能。
【答案】
(1) 磁场对通电导体有力的作用
(2) ①电流方向；②磁场方向；③右
(3) 转换
(4) 电；机械
【知识点】
磁场对通电导体的作用；转换法；能量转化
【点评】
本题是电磁学基础实验题，考查通电导体在磁场中受力的影响因素、实验方法及能量转化，知识点基础，注重对实验原理和方法的理解，属于常规题型。
【难度系数】
0.6

2. [教材“科学世界”改编]下图是一种动圈式扬声器的内部结构示意图。当线圈中有电流通过时,通电线圈在中受到力的作用而运动,由于通过线圈的交变电流方向不断变化,线圈就不断来回运动,带动纸盆振动发声。若将线圈两端连接干电池,则该扬声器(选填“会”或“不会”)持续发声。

2题图

2. 磁场 不会

【分析】要解答本题，需掌握动圈式扬声器的工作原理：首先，通电导体在磁场中会受到力的作用，这是第一空的核心依据；其次，扬声器发声需要线圈来回振动，这依赖于交变电流不断改变方向，若接入直流电，电流方向恒定，线圈受力方向不变，无法持续振动，据此判断第二空。
【解析】1. 当线圈中有电流通过时，通电线圈在永磁体产生的磁场中受到力的作用，因此第一空应填“磁场”；2. 干电池提供的是直流电，电流方向恒定，线圈受力方向不会改变，只能向单一方向运动，无法带动纸盆来回振动，所以该扬声器不会持续发声，故第二空填“不会”。
【答案】磁场；不会
【知识点】磁场对通电导体的作用、扬声器的工作原理
【点评】本题考查动圈式扬声器的基础工作原理，侧重对交变电流与直流电影响线圈受力的理解，属于概念类基础题，难度较低。
【难度系数】0.6
