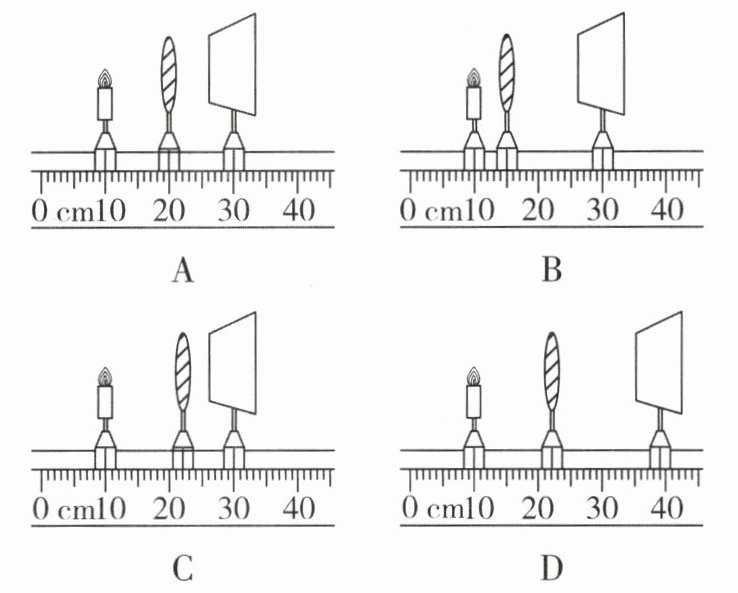

1 [2026 浙江温州期末，中]如图是二维码扫描收银盒，它是一种影像式移动支付装置，其扫描摄像头为焦距等于5厘米的凸透镜，将二维码放置在扫码区则可生成倒立、缩小的实像。小明用凸透镜成像实验模拟收银盒成像规律，其中正确的是 ()

1.C 【解析】将二维码放置在扫码区则可生成倒立、缩小的实像,说明此时的物距要大于二倍焦距(已知f=5 cm),所以物距大于10 cm,像距在一倍焦距和二倍焦距之间(即在5 cm ~ 10 cm 之间); A 图中物距等于10.0 cm=2f,B 图中物距等于5.0 cm=f,D 图中物距为12.0 cm＞2f,但其像距为17.0 cm＞2f,故ABD不符合题意; C 图中的物距等于12.0 cm＞2f,像距为8.0 cm,像距在一倍焦距和二倍焦距之间,故C符合题意。故选C。

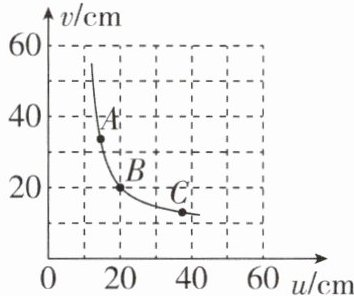

2[2025浙江宁波期中,中]在做“探究凸透镜成像规律”的实验时,某实验小组所描绘的像距v和物距u的关系图像如图所示。图中A、B、C三点分别与蜡烛在光具座上移动过程中的三个位置相对应。则下列说法正确的是 ()

A.蜡烛处于AB间某一位置时,成倒立、缩小的实像
B.蜡烛处于BC间某一位置时,成倒立、放大的实像
C.将蜡烛从C移动到B的过程中,所成像逐渐增大
D.将蜡烛从B移动到A的过程中,所成像逐渐减小

2.C 【解析】由题图知,u = v = 2f = 20 cm,所以凸透镜的焦距f=10 cm。蜡烛处于AB间某一位置时,2f＞u＞f,成倒立、放大的实像,故A错误;蜡烛处于BC间某一位置时,u＞2f,成倒立、缩小的实像,故B错误;将蜡烛从C移动到B的过程中,凸透镜成倒立的实像,物距减小,像距增大,像变大,故C正确;将蜡烛从B移动到A的过程中,凸透镜成倒立的实像,物距减小,像距增大,像变大,故D错误。故选C。

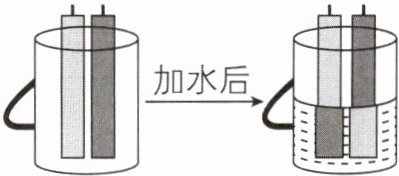

3 [2025 浙江宁波模拟,中]将一透明空杯放在两支颜色不同、大小相同的蜡烛前,透过杯子可观察到被遮挡与未遮挡的两个部分。当给杯子装入水后,透过杯子装水部分居然看到蜡烛“错位”且变粗了,如图所示。

A.装水部分的杯子水平看去与凸透镜效果相似
B.“错位”现象是由光的折射引起的
C.“错位”变粗部分的蜡烛的像是虚像
D.若要“错位”变粗的部分变细,杯子应远离蜡烛

3.C 【解析】装水部分的杯子水平看去中间厚、边缘薄,类似于凸透镜,A正确;“错位”现象是光经过不同的介质,发生折射形成的,B正确;“错位”变粗部分是杯子后面的蜡烛反射的光经杯子的装水部分折射形成的倒立、放大的实像,若要使像变小,需将杯子远离蜡烛,D正确,C错误。故选C。

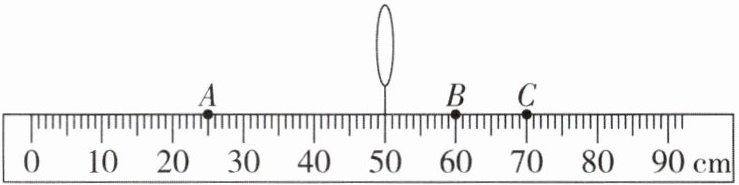

4[2026浙江温州模拟,中]如图是探究凸透镜成像规律的实验装置,将蜡烛放在A点,在50 cm刻度线的位置分别放置焦距为5 cm、10 cm和20 cm的凸透镜,光屏置于透镜右侧。下列说法正确的是 ()


A.调整器材高度时,不应点燃蜡烛
B.透镜焦距为20 cm时,所成的清晰像最大且是正立的
C.透镜焦距为5 cm时,光屏在BC之间移动可能得到清晰的像
D.透镜焦距为10 cm时,光屏在BC之间移动一定能得到清晰的像
刷素养 走向重高

4.D 【解析】为使像能够成在光屏中央,应使烛焰、凸透镜、光屏三者的中心大致在同一高度,所以调整器材高度时,应点燃蜡烛,故A错误;由题图可知,A点到凸透镜的距离为25 cm,即物距为25 cm,凸透镜焦距为20 cm时,因f＜25 cm＜2f,成的是倒立、放大的实像,故B错误;凸透镜焦距为5 cm时,物距大于其2倍焦距,所以成的是倒立、缩小的实像,像距位于1倍焦距和2倍焦距之间,所以像成在55 cm~60 cm刻度线之间,故C错误;凸透镜焦距为10 cm时,物距大于其2倍焦距,所以成的是倒立、缩小的实像,像距位于1倍焦距和2倍焦距之间,所以像成在60 cm~70 cm刻度线之间,即BC之间,故D正确。故选D。

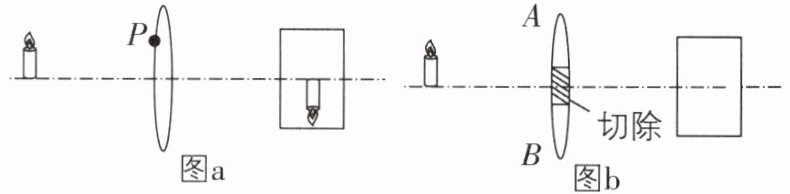

5 核心素养科学思维[2026浙江杭州期中,偏难]如图a所示,蜡烛在光屏上能成一清晰的像,如果切除透镜中间很小的一部分,如图b所示,再把上半部分透镜A和下半部分透镜B向原主光轴位置合拢,则下列说法中正确的是()


A.在图a中,如果一只小飞虫恰好落在透镜上的P点,会在光屏上留下小飞虫的影子
B.在图a中,如果蜡烛向透镜不断靠近,则所成的像一直变大
C.在图b中,A、B合拢后,所成像情况与图a相同,只是亮度变暗
D.在图b中,A、B合拢后,蜡烛将会成两个像

5.D 【解析】在题图a中,如果一只小飞虫恰好落在透镜上的P点,此时小飞虫在凸透镜的一倍焦距内,成正立、放大的虚像,虚像不能用光屏承接,因此不会在光屏上留下小飞虫的影子,故A错误;在题图a中,如果蜡烛向透镜不断靠近,根据凸透镜成像规律可知,当凸透镜成实像时,物近像远像变大,当凸透镜成虚像时,物近像近像变小,因此所成的像不会一直变大,故B错误;当把上半部分透镜A下移后,透镜A的主光轴也向下移,相当于物体向上移,则成像要向下移,下半部分透镜B与之相反,像向上移,蜡烛将会成两个像,故C错误,D正确。故选D。
