1.[苏州中考]如图所示,根据安全用电规范,在两个虚线框内分别画出开关或灯泡的电路元件符号。
2.如图所示,请用笔画线代替导线,将图中元件接入家庭电路中,使灯泡正常工作,要求开关控制灯泡。
2.如图所示,请用笔画线代替导线,将图中元件接入家庭电路中,使灯泡正常工作,要求开关控制灯泡。
答案
1. 如图所示。
2. 如图所示。

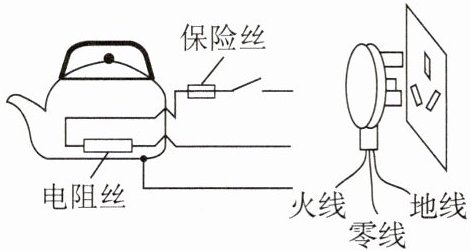

3. 请将如图所示的电水壶的三条接线按照安全用电的原则连接到插头上。
答案
3. 如图所示。

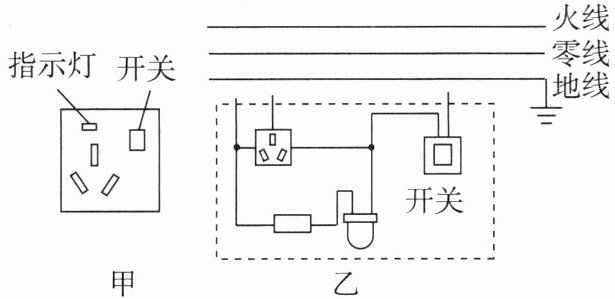

4. [常州模拟]小明家的洗衣机插头和墙上的插座始终相连，小明爸爸想安装如图甲所示的三孔带指示灯和开关的插座，开关闭合，指示灯亮，洗衣机通电；开关断开，指示灯灭，洗衣机断电。图乙虚线框内是插座的内部结构图。请在图乙中用笔画线代替导线连接该插座的电路。
答案
4. 如图所示。

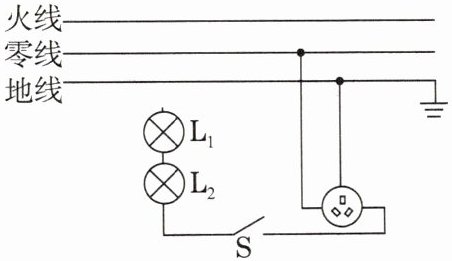

5. 小德家卧室安装了两盏“220 V 20 W”的壁灯L₁、L₂和一个三孔插座，把它们正确地连接在家庭电路中，要求开关S只控制两盏电灯且两灯都能正常发光。
答案
5. 如图所示。

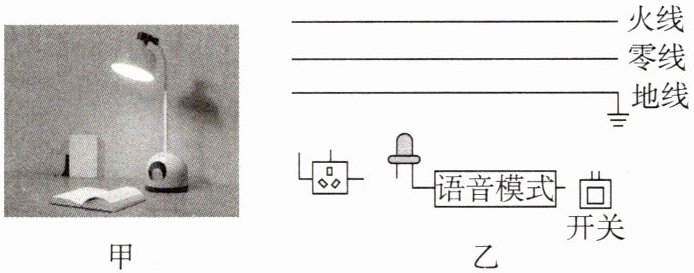

6. 如图甲所示的是一款智能语音控制小夜灯，且带有插座，小夜灯自带语音模式，可接收开、关灯指令、颜色指令、亮度指令；小夜灯和三孔插座由开关控制，并且可以独立工作，请在图乙中用笔画线代替导线将电路补充完整。
答案
6. 如图所示。

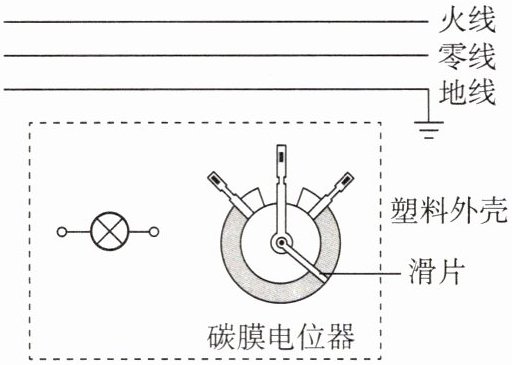

7. 小德用碳膜电位器设计了一个可调亮度的电灯，为了安全，他把电路元件安装在塑料外壳内，请根据安全用电的原则，把各元件连入家庭电路中，要求滑片逆时针滑动时小灯泡变亮。
答案

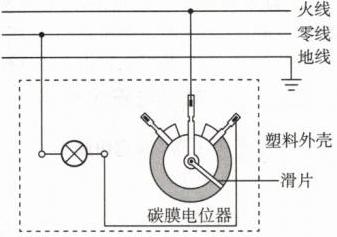

7. 如图所示。

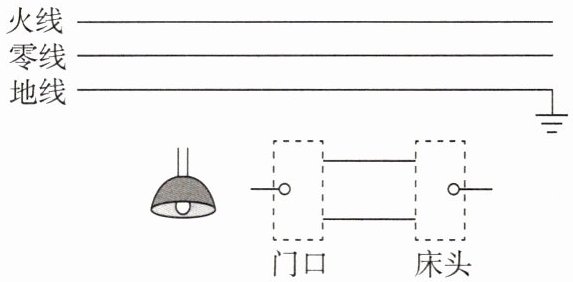

8. (真实情境) 小荣想在卧室的两个位置安装开关，一个是卧室门口，另一个是床头。从卧室门进卧室时，可以使用门口的开关控制卧室里的照明灯，当躺在床上时，可以通过床头的另一个开关控制同一照明灯，以便于在不同的位置都能方便地控制照明灯。请用笔画线代替导线将如图所示的电路按要求连接完整。
答案
8. 如图所示。
