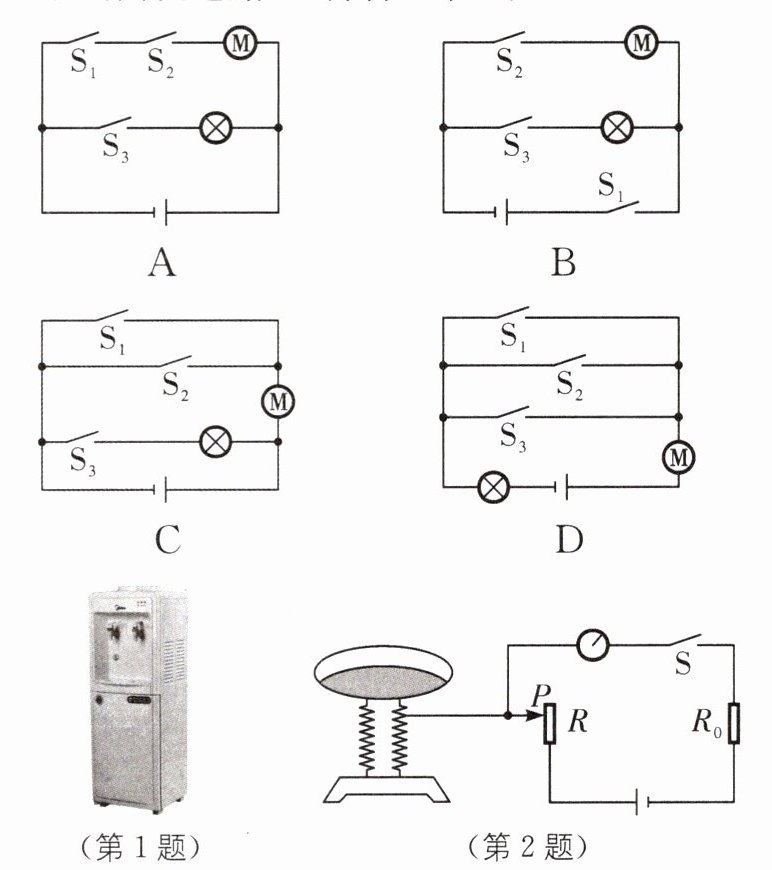

1. 新情境 刷卡饮水机 （2025·无锡江阴期末）如图所示，某款直饮水机可通过刷卡（闭合感应开关$\mathrm{S}_{1}$）或投币（闭合投币开关$\mathrm{S}_{2}$）接通供水电机取水；光线较暗时“光控”开关$\mathrm{S}_{3}$自动闭合，提供照明.下列简化电路图，符合要求的是（）.

1. C [解析]由题可知，直饮水机既可以通过刷卡闭合感应开关S₁，也可以通过投币闭合投币开关S₂接通供水电机取水，这说明刷卡和投币互不影响，故感应开关S₁和投币开关S₂应是并联的，S₁、S₂都能控制电动机；光线较暗时光控开关S₃自动闭合，接通灯泡提供照明，这说明灯泡能独立工作，故灯泡与电动机是并联的.只有图C符合题意.

2. 为了减少食物浪费,某自助餐厅开展了“吃多少,盛多少”的活动,在平台上放了一个电子秤,如图所示是电子秤的原理图,$R_0$ 是定值电阻,$R$ 是滑动变阻器,它的金属滑片 $P$ 与弹簧顶端固定在一起,下列说法中错误的是().

A.电路中 $R_0$ 起到保护电路的作用,$R$ 与 $R_0$是串联的
B.电子秤仪表是由电流表改装而成的
C.食品质量越小,$R$ 接入电路的电阻越大
D.食品质量越大,通过 $R$ 的电流越小

2. D [解析]$R_0$ 的作用是可以防止电路中的电流过大时,烧坏仪表和电源,保护电路,$R$ 与 $R_0$ 是串联的,故 A 正确;由电路图可知,电子秤仪表串联在电路中,一定是由电流表改装而成,故 B 正确;食品质量越少,滑片上移,滑动变阻器接入电路中的电阻越大,故 C 正确;食品质量越大时,滑片下移,接入电路中的电阻越小,电路中的总电阻越小,由欧姆定律可知,电路中的电流越大,故 D 错误.
关键提醒 本题中分析好称量物体越重时滑动变阻器接入电路中电阻的变化是关键.

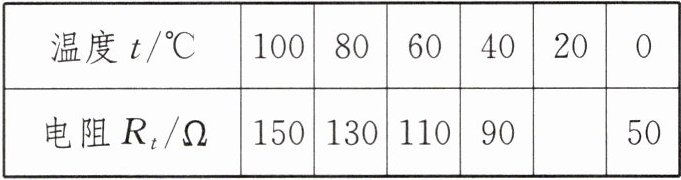

3. (2025·苏州姑苏区月考)金属铂可以制成电阻温度计，它的电阻与温度的关系如表所示，恒流源正常工作时输出电流为0.15 A，在电压表的刻度盘上可以标上对应的温度数值，下列说法正确的是().


A.电压表测量的是恒流源电压，所以示数保持不变
B.温度降低时，电流表与电压表的示数之比减小
C.温度表上每$10\ °\mathrm{C}$画一条刻度线，刻度线是均匀的
D.当温度为$20\ °\mathrm{C}$时，金属铂的电阻为$75\ \Omega$

3. C [解析]根据电路图可知,电路为电阻$R_t$的简单电路,电压表既测量金属铂两端的电压,也测量恒流源电压;由于输出电流不变,而金属铂的电阻是变化的,所以根据$U=IR$可知,金属铂两端的电压是变化的,即电压表示数是变化的,故 A 错误;根据$I=\dfrac{U}{R}$可知电流表与电压表的示数之比为金属铂的电阻的倒数;由表格数据可知,温度降低时金属铂的电阻变小,则电流表与电压表的示数之比变大,故 B 错误;由表格数据可知,温度每降低$20\ °\mathrm{C}$时,金属铂的电阻减小$20\ \Omega$;所以当温度为$20\ °\mathrm{C}$时,金属铂的电阻为$90\ \Omega-20\ \Omega=70\ \Omega$,故 D 错误.由 D 项解答可推出:温度每降低$10\ °\mathrm{C}$时,金属铂的电阻减小$10\ \Omega$(即$\Delta R=10\ \Omega$),根据欧姆定律可知电压表的示数变化量$\Delta U=IR_1-IR_2=I(R_1-R_2)=I·\Delta R=0.15\ \mathrm{A}×10\ \Omega=1.5\ \mathrm{V}$,所以温度表上每$10\ °\mathrm{C}$画一条刻度线,刻度线是均匀的,故 C 正确.
关键提醒 关键是知道电源是恒流源的意义.

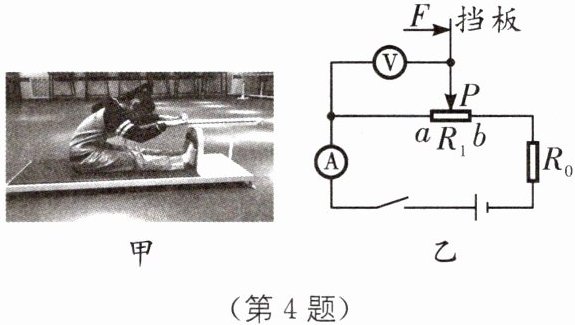

4. 学习电学知识后,小红设计了一个电路用于测量坐位体前屈的成绩,如图乙所示,用手向右推滑片P上方的挡板,滑片随之移动,电源电压为6 V,下列说法正确的是().


A.挡板向右推的距离越大,滑动变阻器接入电路中的电阻越大
B.滑动变阻器的滑片向右移,电流表示数变大
C.此电路设计中,可用电压表示数反映测量成绩
D.若挡板在a点没被推动,则电流表示数为零

4. C [解析]由图可知,该电路为串联电路,电压表测量滑动变阻器$aP$段之间的电压,电流表测量电路中的电流;根据电路图可知,滑片向右移动,由于电压表所在电路相当于是断路,所以滑动变阻器接入电路的电阻不变,电路的总电阻不变,根据欧姆定律可知,电路中的电流不变;此时与电压表并联部分的电阻变大,根据$U=IR$可知,电压表示数变大,所以可用电压表示数反映测量成绩,故 A、B 错误,C 正确;若挡板在$a$点没被推动,此时电路是通路,电路中有电流,电流表示数不为零,故 D 错误.

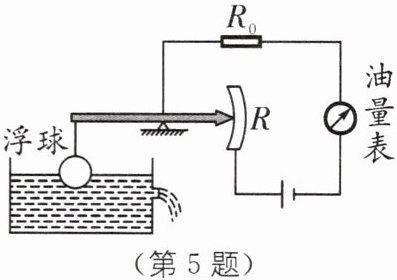

5. 某油量表的工作原理如图所示,当油箱内油面上升时,浮球向运动,使滑动变阻器$R$接入

电路中的电阻变,由电流表改造的油量表示数变.

5. 上 小 大 [解析]由图可知滑动变阻器和定值电阻串联接入电路,油量表串联接入电路,油量表是电流表,油箱内油面上升时,浮球向上运动,那么滑动变阻器$R$的滑片向下运动,则接入电路的电阻变小,根据串联电路电阻特点可知电路的总电阻变小,据欧姆定律知电路中的电流变大,那么油量表的示数变大.
