题型3 电路故障的简单判断

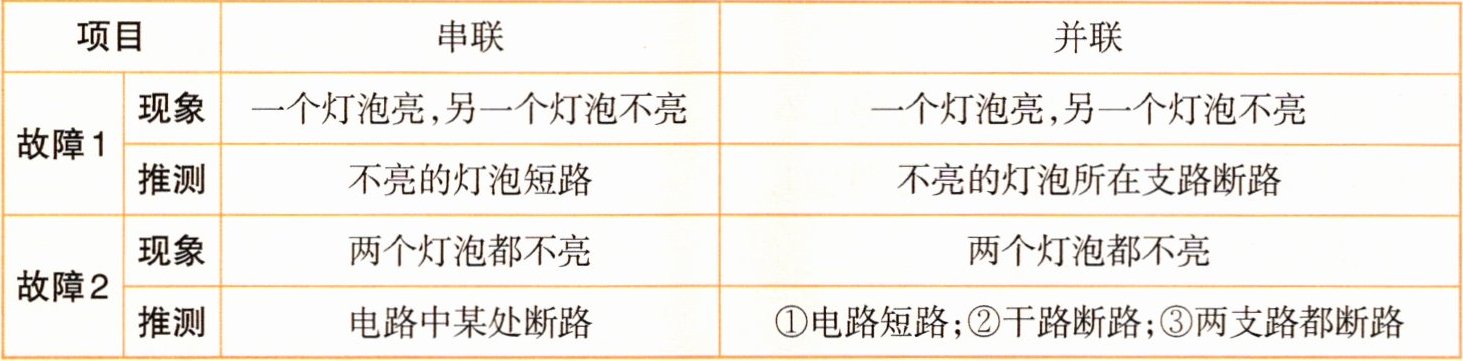

两个灯泡串、并联时故障的判断方法

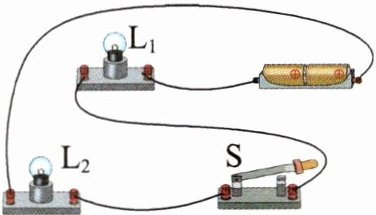

【典例3】如图所示的电路,当开关S闭合时,L₁、L₂都能发光,一会儿过后,L₁熄灭,L₂继续发光,则电路故障的原因可能是 (
)


A.L₁断路
B.L₁短路
C.L₂断路
D.L₂短路
[思路导引]确定用电器串、并联情况→确定电路故障。
[解析]L₁、L₂串联→电流只有一条路径;L₁熄灭、L₂发光→电路没有发生断路→电路发生短路→L₁短路。
[答案]B

答案

B

解析

由实物图可知L₁、L₂串联，电流只有一条路径；故障后L₂仍能发光，说明电路处于通路状态，没有发生断路，因此故障为短路，结合L₁熄灭，可判断故障为L₁短路。
【变式4】如图所示的电路，当开关S闭合后，只有一个灯泡亮，且两个电流表的示数相同，则故障原因是
（
B
）


A.$L_1$断路
B.$L_2$断路
C.$L_1$短路
D.$L_2$短路

答案

B [解析]由题图可知,两灯并联,若短路,则两个灯泡都不亮,C、D错误;电流表A₁测量通过灯泡L₁的电流、电流表A₂测干路电流,两者示数相同,说明灯泡L₂所在支路断路,A错误,B正确。

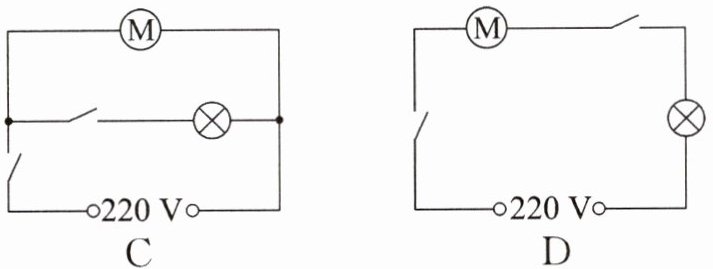

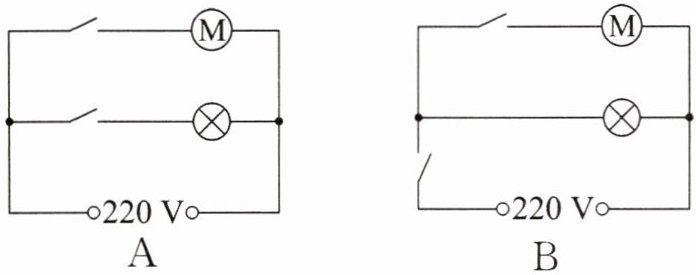

1.家用抽油烟机装有排气扇和照明灯，使用时它们既能同时工作又能单独工作。下列电路符合要求的是（
A
）

答案

1.A [解析]电动机M与照明灯既能同时工作又能单独工作,说明它们之间互不影响,因此电动机M与照明灯应该是并联的;干路上若有开关,则会控制两个元件,它们不能独立工作,所以干路没有开关,每条支路有一个开关控制,A符合题意。
