2026年一本预备新初三物理第80页答案
2.一个滑动变阻器铭牌上标有“20 Ω 1 A”的字样,它的意思是指该滑动变阻器的（
D
）

A.电阻最小值是20 Ω,允许通过的最大电流是1 A
B.电阻最小值是20 Ω,允许通过的最小电流是1 A
C.电阻最大值是20 Ω,允许通过的最小电流是1 A
D.电阻变化范围是0~20 Ω,允许通过的最大电流是1 A

答案

2.D [解析]滑动变阻器的铭牌上标有“20Ω 1A”，其含义是该滑动变阻器接入电路的电阻范围是0~20Ω，电阻的最大值是20Ω，允许通过的最大电流是1A，D正确。

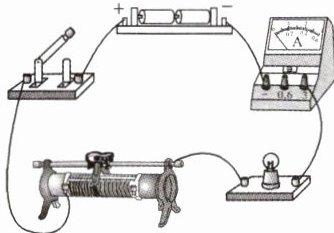

3.用滑动变阻器改变小灯泡亮度的实验装置如图所示。下列有关说法错误的是 (
C
)


A.连接电路时,应将开关断开
B.闭合开关前,应该将滑动变阻器的滑片置于最右端
C.闭合开关后,当滑片向左滑动时,小灯泡的亮度由亮变暗
D.滑动变阻器应“一上一下”接入电路

答案

3.C [解析]连接电路时，为了保护电路，开关必须是断开的，A正确，不符合题意。闭合开关前，为了保护电路，滑动变阻器阻值应调至最大，所以滑片应置于最右端，B正确，不符合题意。闭合开关后，当滑片向左滑动时，滑动变阻器接入电路的电阻变小，电路中的电流变大，小灯泡变亮，C错误，符合题意。滑动变阻器应“一上一下”接入电路，D正确，不符合题意。

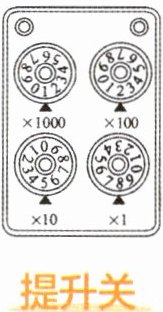

4.如图所示的电阻箱,其示数为
1258
Ω,该电阻箱连接到电路中时,能接入的最大阻值是
9999
Ω。

答案

4.1258 9999 [解析]题图中电阻箱的示数为1×1000Ω+2×100Ω+5×10Ω+8×1Ω=1258Ω；当各旋钮对应的数字都是9时，电阻箱接入电路的阻值最大，即其最大阻值为9999Ω。
5. 练思维·合并思维 如图所示，将甲、乙两个滑动变阻器串联在电路中，它们的滑片$P_{甲}$、$P_{乙}$左右移
动时，下列说法正确的是 (
D
)


A.$P_{甲}$移到a端，$P_{乙}$移到c端，电路将短路
B.$P_{甲}$移到b端，$P_{乙}$移到d端，电路将短路
C.$P_{甲}$移到b端，$P_{乙}$移到d端，电流表的示数最小
D.$P_{甲}$移到b端，$P_{乙}$移到c端，电流表的示数最小

答案

5.D [解析]P甲移到a端，P乙移到c端，甲滑动变阻器接入电路的电阻为0，乙滑动变阻器接入电路的电阻最大，电路没有短路，A不符合题意。P甲移到b端，P乙移到d端，甲滑动变阻器接入电路的电阻最大，乙滑动变阻器接入电路的电阻为0，电路没有短路，此时电路的总电阻不是最大，所以电流表的示数不是最小，B、C不符合题意。P甲移到b端，P乙移到c端，甲、乙两个滑动变阻器接入电路的电阻均最大，电路总电阻最大，电流表的示数最小，D符合题意。
【点拨】首先分析每个滑动变阻器接入电路的电阻大小，然后根据串联关系，判断整个电路的电阻大小。
6.(福建泉州期中)如图所示,小明设计了“地磅”的电路图,当货车质量增大时,电流表的示数变
大
,但该电路有发生
短路
的安全隐患。

中考真题初体验

答案

6.大 短路 [解析]货车质量增大时，滑杆下滑，电阻R接入电路中的电阻变小，电流变大；当滑杆位于电阻的最下端时，电路发生短路，有安全隐患。
7.(吉林)某调光台灯简化电路图如图所示，电源电压保持不变。为使台灯变亮，滑片应向
A
端移动。台灯工作一段时间后，发现无论怎样调节滑片，台灯一直很亮且亮度不变，电路发生的故障可能是滑动变阻器
短路
。

答案 P15

答案

7.A 短路 [解析]闭合开关，灯泡和滑动变阻器串联，为使台灯变亮，滑动变阻器接入电路的阻值应变小，滑片应向A端移动；台灯工作一段时间后，发现无论怎样调节滑片，台灯一直很亮且亮度不变，电路发生的故障可能是滑动变阻器短路。
