1[2025江苏南通期末,中]探究电阻一定时,通过导体的电流与导体两端电压的关系。

(1)【提出问题】电流与电压有怎样的关系?

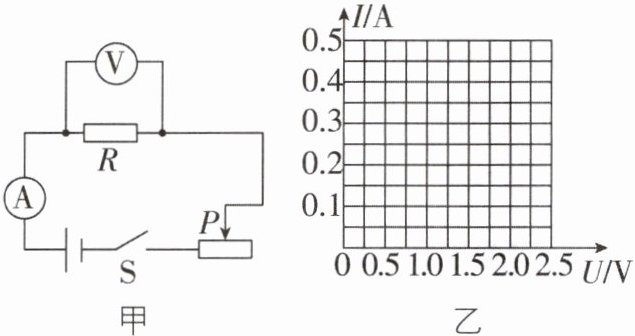

(2)【设计实验】如图甲是该实验的电路图,图甲中的滑动变阻器在本实验中的作用是限制电流,保护电路;通过调节接入电路的大小,来改变R两端的。

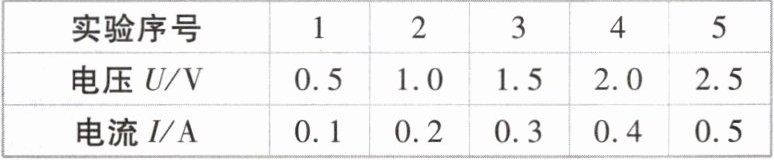

(3)【进行实验】按电路图连接电路,闭合开关,保持电阻$R=5\ \Omega$不变,移动滑片,测得的几组数据如下表所示。

(4)【分析与论证】请把上表中的实验数据在图乙坐标系中描点,并绘出$I-U$图像。
(5)【结论】在电阻一定的情况下,通过导体的电流与导体两端的电压成。

1.(2)电阻 电压 (4)如图1所示 (5)正比
【解析】(2)滑动变阻器在本实验中的作用是限制电流,保护电路;通过调节滑动变阻器接入电路中电阻的大小,来改变R两端的电压。(4)根据表中数据描点画出图像,如答案图1所示。(5)根据表中数据可知,电压增大为原来的几倍,通过电阻的电流也增大为原来的几倍,故得出结论:在电阻一定的情况下,通过导体的电流与导体两端的电压成正比。

2[2025辽宁中考,中]在探究电流与电阻的关系实验中,实验器材如下:学生电源、电流表、电压表、滑动变阻器“40 Ω 1.5 A”、开关各一个,五个定值电阻(5 Ω、10 Ω、15 Ω、20 Ω、25 Ω),导线若干。

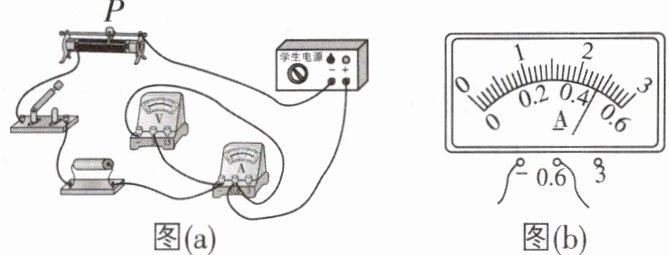

(1)图(a)为使用5 Ω定值电阻连接的实验电路。某同学检查电路时发现有一条导线连接错误。请在图(a)中错误的导线上画“×”,并用笔画线代替导线将电路连接正确(导线不能交叉)。
(2)改正错误后,将滑动变阻器的滑片P移到最端。闭合开关,移动滑片P使电压表的示数达到所要控制的电压U₀时,电流表的示数如图(b)所示,为A。

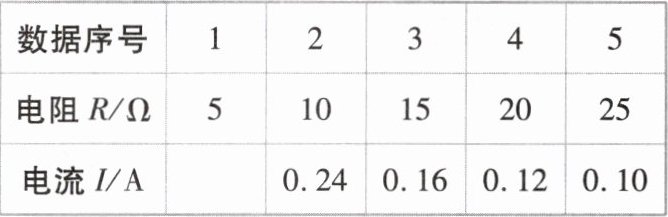

(3)将不同阻值的定值电阻分别接入电路中,重复实验,记录的数据如下表。

分析表中数据,在误差允许范围内,电流值与其对应的电阻值的乘积近似(填“相等”或“不相等”),从而得出结论:在导体两端的电压一定时,通过导体的电流与导体的电阻成比。
(4)利用本实验提供的器材(填“能”或“不能”)探究电流与电压的关系。
刷易错…………小心有坑~

2.(1)如图2所示 (2)右 0.48 (3)相等 反 (4)能
【解析】(1)探究电流与电阻的关系时,定值电阻与滑动变阻器、电流表串联,电压表并联在定值电阻两端,正确的电路连接如答案图2所示。(2)为了保护电路,闭合开关前,应将滑动变阻器的滑片置于阻值最大处,所以应将滑动变阻器的滑片置于最右端。图(b)中电流表的测量范围是0~0.6 A,分度值为0.02 A,则读数为0.48 A。(3)分析表中数据可知,在误差允许范围内,电流值与其对应的电阻值的乘积近似相等,从而得出结论:在导体两端的电压一定时,通过导体的电流与导体的电阻成反比。(4)使用阻值已知的某个定值电阻,可利用滑动变阻器改变定值电阻两端的电压和电路中的电流,记录多组电压、电流值,所以能探究电流与电压的关系。

3 关于电流与电压、电阻的关系，下列说法正确的是（）

A.通过导体的电流与导体两端的电压成正比
B.通过导体的电流与导体的电阻成反比
C.在电阻一定时，通过导体的电流与导体两端的电压成正比
D.在电压一定时，导体的电阻与通过导体的电流成反比

3.C
【解析】在电压一定时,电流与电阻成反比,不是导体的电阻与通过导体的电流成反比,因为电阻是导体本身的一种性质,它的大小与导体的材料、长度、横截面积和温度有关,而与其两端的电压、通过的电流无关,故B、D错误;在电阻一定时,通过导体的电流与导体两端的电压成正比,故A错误,C正确。
