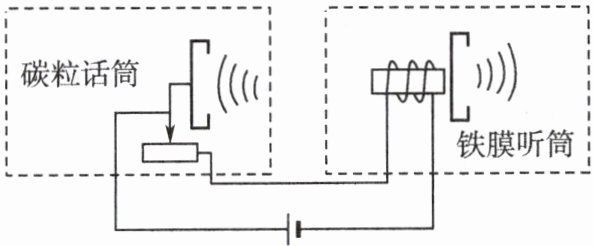

2. 老式电话机的原理图如图所示。碳粒话筒相当于一个变阻器，膜片振动把碳粒压紧和放松时，相当于图中膜片带动滑动头左右移动，使滑动变阻器的电阻发生周期性变化，引起电路中的电流发生相应的周期变化。听筒中有一个电磁铁，当线圈中的电流周期性变化时，它对旁边铁质膜片的引力也随着改变，使膜片来回运动。假设图示位置话筒膜片、听筒膜片均静止。下列说法正确的是()

A. 碳粒话筒的作用是通过电磁感应原理把声音信号转换成变化的电流
B. 听筒中膜片往返运动的频率跟话筒中膜片运动的频率不同
C. 铁膜听筒的原理相当于发电机，线圈在磁场中受力运动
D. 话筒膜片从图示位置左移时，对方听筒膜片应会右移

D

【解析】
逐一分析各选项：
选项A：碳粒话筒是通过改变碳粒的松紧改变电阻，将声音信号转换成变化的电流，利用的是电阻变化，并非电磁感应原理，A错误。
选项B：听筒膜片往返运动的频率由电路中电流变化频率决定，电流变化频率与话筒膜片运动频率一致，故两者频率相同，B错误。
选项C：铁膜听筒利用电流的磁效应，线圈电流变化时电磁铁磁性变化，吸引铁质膜片运动，并非发电机的电磁感应原理，C错误。
选项D：话筒膜片左移时，滑动变阻器接入电阻减小，电路电流增大，听筒电磁铁磁性增强，对铁质膜片引力增大，听筒膜片会右移，D正确。
【答案】
D
【知识点】
滑动变阻器的工作原理、电流的磁效应、电话的工作原理
【点评】
本题考查老式电话机的工作机制，需准确区分话筒与听筒的工作原理，明确电磁感应、电流磁效应的不同应用，注重对物理概念的理解与辨析。
【难度系数】
0.6

3. 阅读短文，回答问题：

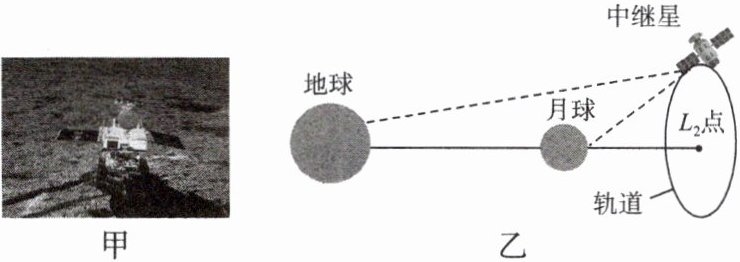

“嫦娥四号”怀抱“玉兔二号”于 2019 年 1 月 3 日成功在月球背面进行软着陆，实现人类探测器首次在月球背面软着陆，预示着中国航天技术已经达到世界领先水平。“嫦娥四号”着陆器地形地貌相机对“玉兔二号”巡视器的成像图片如图甲所示。
由于月球自转周期与公转周期相同，加上被地球潮汐锁定，地球强大的引力让月球总是一面朝向地球，人类在地球上只能看见月球的正面。由于受到月球自身的遮挡，在月球背面，任何人类探测器都无法直接与地球进行测控通信和数据传输。为了解决这个难题，在发射“嫦娥四号”之前，科学家在太空里“布”了一个通信链接的中继卫星“鹊桥”，如图乙所示。“鹊桥”既能看到月球的背面，也能看到地球。“鹊桥”可以同时与地球和月球背面进行信息和数据交换，实现实时对地对月通信。

（1）请说明为什么人类在地球上只能看见月球的正面。
（2）“玉兔二号”在月球背面为什么不能直接与地球进行测控通信和数据传输？
（3）在月球背面，“嫦娥四号”着陆器相机对“玉兔二号”成像的图片是通过怎样的途径传递到地球的？

解：由于月球自转周期与公转周期相同，加上被地球潮汐锁定，地球强大的引力让月球总是一面朝向地球，所以人类在地球上只能看见月球的正面。
解：由于电磁波沿直线传播，受到月球自身的遮挡，所以“玉兔二号”不能直接与地球进行测控通信和数据传输。
解：“玉兔二号”在月球背面成像的图片，首先传递到中继卫星“鹊桥”，再由“鹊桥”把图片传递到地球。

【解析】
1. 对于问题（1）：根据短文内容，月球自转周期与公转周期相同，且被地球潮汐锁定，地球强大的引力使月球总是一面朝向地球，因此人类在地球上只能看见月球的正面。
2. 对于问题（2）：电磁波沿直线传播，月球背面受到月球自身的遮挡，探测器发出的电磁波无法直接传到地球，所以“玉兔二号”不能直接与地球进行测控通信和数据传输。
3. 对于问题（3）：“玉兔二号”的成像图片先传递到中继卫星“鹊桥”，再由“鹊桥”将图片传递到地球，完成信息的中转传输。
【答案】
（1）月球自转周期与公转周期相同，加上被地球潮汐锁定，地球强大的引力让月球总是一面朝向地球，所以人类在地球上只能看见月球的正面。
（2）由于电磁波沿直线传播，受到月球自身的遮挡，所以“玉兔二号”不能直接与地球进行测控通信和数据传输。
（3）“玉兔二号”在月球背面成像的图片，首先传递到中继卫星“鹊桥”，再由“鹊桥”把图片传递到地球。
【知识点】
电磁波直线传播、月球潮汐锁定、中继通信
【点评】
本题以“嫦娥四号”探月为背景，考查物理知识在航天领域的实际应用，注重信息提取与知识应用能力的考查，引导关注航天科技发展。
【难度系数】
0.7
