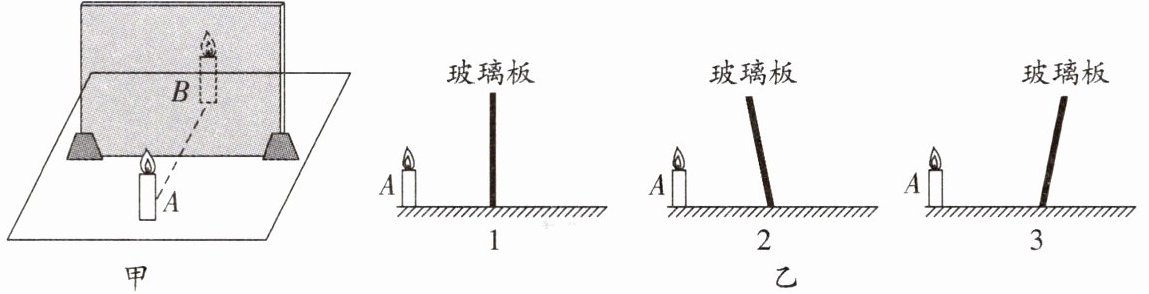

4. 🔍 | 探究实践 在探究“平面镜成像的特点”实验中,桌面上已给出的器材有:带支架的厚为2 mm的茶色玻璃,铅笔一支,完全相同的蜡烛两支,白纸一张,火柴一盒,如图甲。

(1)为完成实验,还需要的实验器材是。
(2)小柯将蜡烛A竖直放在水平桌面的白纸上,点燃蜡烛A,他发现:平板玻璃中蜡烛A的像偏低,你认为在图乙所示的1、2、3三幅图中,图是产生以上实验现象的原因。
(3)移去蜡烛B,并在其所在位置上放光屏,则光屏（填“能”或“不能”）承接到蜡烛A烛焰的像。

(1)刻度尺 (2)3 (3)不能
解析:(1)实验中要探究物距和像距的大小关系,因此还需要刻度尺测量距离。(2)根据平面镜成像规律可知,物像关于平面镜对称,平板玻璃中蜡烛A的像偏低,是由于图3所产生的。(3)由于平面镜成的是虚像,因此光屏上不能承接到蜡烛A烛焰的像。

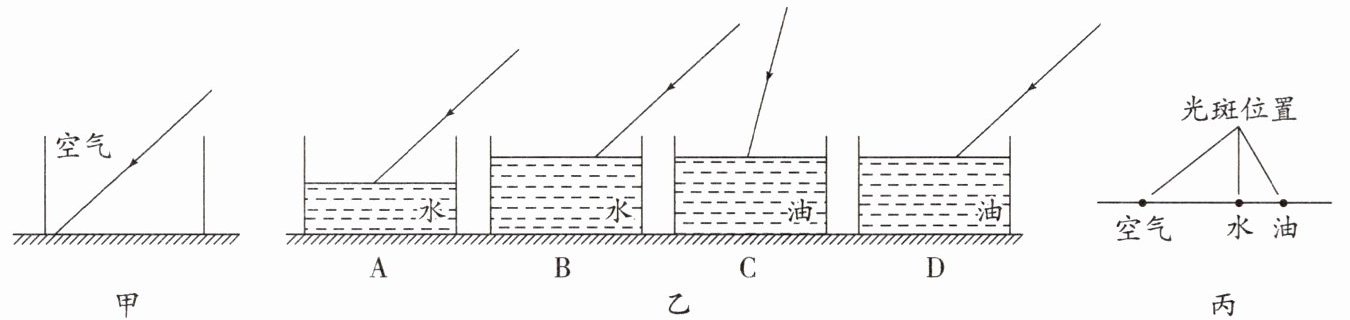

5. ★★ | 探究实践 在探究“光从空气斜射入水和油时，哪种液体对光的偏折本领较大”的实验中，小科提出如下实验方案：先让一束入射光从空气直接斜射入透明的空水槽中，记录下水槽底部光斑位置(如图甲所示)；接着分别倒入水和油，记录对应的光斑位置，图乙是小科的实验过程。

(1)水槽中的水位从图A位置到图B位置的过程中，光斑的位置向移动。
(2)要实现探究目的，他们应选择图乙中的(填字母)两图示实验。
(3)小科同学正确实验后，所记录的三次光斑的相对位置如图丙所示，经分析可知：光从空气斜射入水和油时，对光的偏折本领较大。

(1)右 (2)B、D (3)油
解析:(1)水槽中的水位从图A位置到图B位置的过程中,界面与原来平行,入射角不变,折射角也不变,折射点向右移,故光斑的位置向右移动。(2)探究液体对光的偏折本领,根据控制变量法,应保持液面高度及入射角的大小相同,液体种类不同,故应选择图乙中的B、D两图示实验。(3)根据记录的三次光斑的相对位置,空气中传播方向不变,相对于空气中情景,油的偏折程度大于水,故光从空气斜射入水和油时,油对光的偏折本领较大。

6. ★★ |探究实践 在“探究凸透镜成像规律”的实验中：

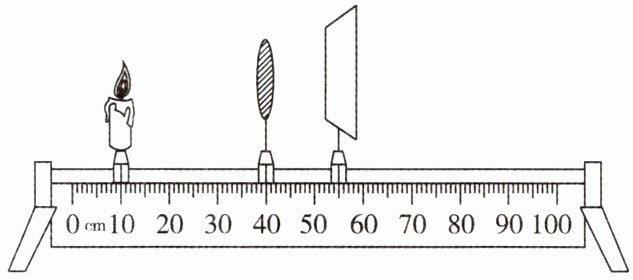

(1)实验装置正确安装并调节后，小芳同学在如图所示的光屏上看到了烛焰清晰的像(未画出)，则她看到的像是（填“放大”或“缩小”）的像。
(2)实验中，若用不透明的硬纸板挡住凸透镜的上半部分，则光屏上的像（填字母）。
A. 只出现烛焰像的上半部
B. 只出现烛焰像的下半部分
C. 出现烛焰完整的像，但像更小了
D. 像仍然是完整的，且大小不变，只是变暗了
(3)如果保持蜡烛和凸透镜的位置不变，把光屏向右移动一小段距离后，要想在光屏上再次得到清晰的像，可在蜡烛与凸透镜之间放一个焦距合适的（填“近视”或“远视”）眼镜。

(1)缩小 (2)D (3)近视
解析:(1)由图可知物距大于像距,能在光屏上成像,根据凸透镜成像规律可知,此时成倒立、缩小的实像。(2)挡住透镜上半部分,下半部分仍能折射光线成像,所以光屏上所成的像仍是完整的,但由于到达光屏的光线变少,故像变暗,故D符合题意,ABC不符合题意。故选D。(3)把光屏向右移动一小段距离,要想在光屏上再次得到清晰的像,应使像向右移动,则需在凸透镜和蜡烛之间放置适当的凹透镜,近视眼镜是凹透镜。
