1. 教材母题+教材P117/T3变式 如图所示的四个图画出了光线通过透镜(图中未画出)的情形,其中属于凸透镜的是 (
C
)答案
1. C
解析
【分析】要判断透镜类型，需依据透镜对光线的作用：凸透镜对光线有会聚作用，凹透镜对光线有发散作用。这里的“会聚”“发散”是相对于入射光线的传播方向，即对比入射光线的延长线，若出射光线更靠近主光轴（偏折向主光轴）则为会聚（凸透镜），更远离则为发散（凹透镜），逐一分析各图光线偏折情况即可判断。
【解析】
1. 图A：入射光线的延长线会在透镜右侧相交，出射光线为平行光线，说明出射光线相对于入射光线的延长线更远离主光轴，属于发散作用，是凹透镜；
2. 图B：入射光线的延长线会在透镜右侧相交，出射光线为平行光线，出射光线相对于入射光线的延长线更远离主光轴，属于发散作用，是凹透镜；
3. 图C：入射光线是从左侧某点发出的发散光线，经过透镜后，光线向主光轴偏折，出射光线的发散程度比入射光线小，属于会聚作用，是凸透镜；
4. 图D：入射光线为平行光线，经过透镜后，光线向远离主光轴方向偏折，属于发散作用，是凹透镜；
因此属于凸透镜的是C。
【答案】C
【知识点】透镜对光线的作用、凸透镜与凹透镜的区别
【点评】本题考查透镜对光线的作用，核心是理解“会聚”“发散”的含义，并非看光线是否相交，而是对比光线相对于入射方向的偏折趋势，需准确掌握透镜的光学性质。
【难度系数】0.5
【解析】
1. 图A：入射光线的延长线会在透镜右侧相交，出射光线为平行光线，说明出射光线相对于入射光线的延长线更远离主光轴，属于发散作用，是凹透镜；
2. 图B：入射光线的延长线会在透镜右侧相交，出射光线为平行光线，出射光线相对于入射光线的延长线更远离主光轴，属于发散作用，是凹透镜；
3. 图C：入射光线是从左侧某点发出的发散光线，经过透镜后，光线向主光轴偏折，出射光线的发散程度比入射光线小，属于会聚作用，是凸透镜；
4. 图D：入射光线为平行光线，经过透镜后，光线向远离主光轴方向偏折，属于发散作用，是凹透镜；
因此属于凸透镜的是C。
【答案】C
【知识点】透镜对光线的作用、凸透镜与凹透镜的区别
【点评】本题考查透镜对光线的作用，核心是理解“会聚”“发散”的含义，并非看光线是否相交，而是对比光线相对于入射方向的偏折趋势，需准确掌握透镜的光学性质。
【难度系数】0.5
2. 摄影爱好者拍摄到“站”在水面上的水黾（一种昆虫）纤细的腿使水面发生了形变，如图甲所示；同时看到水底有带“光环”的暗影，如图乙所示。此时“形变的水”相当于
凹透镜
（填光学元件名称）；当水黾运动到水浅的地方时，暗影面积会变小
（填“变小”“不变”或“变大”）。答案
2. 凹透镜;变小 【点拨】水黾对水面的压力使得水面出现凹坑,且水底有带“光环”的暗影,因此水面此时相当于凹透镜。平行光经过凹透镜后的光路图如图所示,其中 D为暗影的直径。根据示意图可以得出,当水变浅时,暗影的直径变小,因此水黾运动到水浅的地方时,暗影面积会变小。
解析
【分析】首先观察水黾使水面形成的形变，水面中间低、周围高，这种中间薄边缘厚的结构符合凹透镜的特征；再结合水底暗影的形成，利用凹透镜对光线的发散作用分析，当水变浅时，根据光路规律，暗影的直径会变小，进而面积变小。
【解析】1. 判断光学元件：水黾的腿对水面施加压力，使水面形成中间凹陷的形变，该结构中间薄、边缘厚，符合凹透镜的特点，因此形变的水相当于凹透镜。2. 分析暗影面积变化：平行光经凹透镜折射后会发散，当水变浅时，根据凹透镜的光路示意图，暗影的直径D会变小，因此暗影面积会变小。
【答案】凹透镜;变小 【点拨】水黾对水面的压力使得水面出现凹坑,且水底有带“光环”的暗影,因此水面此时相当于凹透镜。平行光经过凹透镜后的光路图如图所示,其中 D为暗影的直径。根据示意图可以得出,当水变浅时,暗影的直径变小,因此水黾运动到水浅的地方时,暗影面积会变小。
【知识点】凹透镜、光的折射
【点评】本题结合生活中的自然现象，考查凹透镜的结构特点和对光线的作用，需要将物理知识与实际场景结合，难度适中。
【难度系数】0.5
【解析】1. 判断光学元件：水黾的腿对水面施加压力，使水面形成中间凹陷的形变，该结构中间薄、边缘厚，符合凹透镜的特点，因此形变的水相当于凹透镜。2. 分析暗影面积变化：平行光经凹透镜折射后会发散，当水变浅时，根据凹透镜的光路示意图，暗影的直径D会变小，因此暗影面积会变小。
【答案】凹透镜;变小 【点拨】水黾对水面的压力使得水面出现凹坑,且水底有带“光环”的暗影,因此水面此时相当于凹透镜。平行光经过凹透镜后的光路图如图所示,其中 D为暗影的直径。根据示意图可以得出,当水变浅时,暗影的直径变小,因此水黾运动到水浅的地方时,暗影面积会变小。
【知识点】凹透镜、光的折射
【点评】本题结合生活中的自然现象，考查凹透镜的结构特点和对光线的作用，需要将物理知识与实际场景结合，难度适中。
【难度系数】0.5
3. 如图所示，光源S发出的两条光线射向凹透镜，其中光线①平行于主光轴，光线②经过光心，画出它们经过凹透镜的折射光线。（保留必要的作图痕迹）
答案
3. 【解】如图所示。
解析
【分析】要完成凹透镜的光路作图，需牢记凹透镜的两条特殊光线的折射规律：①平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线会指向凹透镜的左侧虚焦点；②经过凹透镜光心的光线，传播方向不发生改变。根据这两个规律，分别对两条入射光线进行处理即可。
【解析】1. 处理光线①：光线①平行于主光轴入射到凹透镜，从入射点出发，画出折射光线，使该折射光线的反向延长线指向左侧的虚焦点F；2. 处理光线②：光线②经过凹透镜的光心O，直接沿原方向延长画出折射光线，传播方向保持不变。作图时保留入射点的连线等必要作图痕迹。
【答案】如图所示（对应题目给出的参考答案图）
【知识点】凹透镜光路作图、凹透镜的特殊光线
【点评】本题考查凹透镜的特殊光线作图，属于光学基础作图题，核心是掌握凹透镜的折射规律，难度较低，是初中物理光学部分的常考题型。
【难度系数】0.6
【解析】1. 处理光线①：光线①平行于主光轴入射到凹透镜，从入射点出发，画出折射光线，使该折射光线的反向延长线指向左侧的虚焦点F；2. 处理光线②：光线②经过凹透镜的光心O，直接沿原方向延长画出折射光线，传播方向保持不变。作图时保留入射点的连线等必要作图痕迹。
【答案】如图所示（对应题目给出的参考答案图）
【知识点】凹透镜光路作图、凹透镜的特殊光线
【点评】本题考查凹透镜的特殊光线作图，属于光学基础作图题，核心是掌握凹透镜的折射规律，难度较低，是初中物理光学部分的常考题型。
【难度系数】0.6
4. 2025潍坊中考 如图所示，凸透镜的主光轴与水面重合，从光源S发出的一条光线经水面反射后射向凸透镜，经凸透镜折射后与主光轴平行。
(1)画出S在水中所成的像$S'$。
(2)将该条光线的光路补充完整。
(3)标出凸透镜左侧的焦点$F$。
(1)画出S在水中所成的像$S'$。
(2)将该条光线的光路补充完整。
(3)标出凸透镜左侧的焦点$F$。
答案
4. 【解】如图所示。
解析
【分析】
要完成本题作图，需结合平面镜成像规律和凸透镜的特殊光线规律：
1. 平面镜成像中，像与物关于镜面对称，水面相当于平面镜，因此S的像S'是S关于水面的对称点，据此确定S'的位置；
2. 反射光线的反向延长线过虚像点S'，连接S'与凸透镜上折射光线的入射点，该线与水面的交点为光线在水面的反射点，由此补全入射光线（S到反射点）和反射光线（反射点到凸透镜入射点）；
3. 凸透镜的特殊光线：折射光线平行于主光轴时，射向凸透镜的入射光线必过焦点，因此该反射光线与主光轴的交点就是凸透镜左侧的焦点F，标出F即可。
【解析】
步骤1：过S作水面的垂线，延长至水面下方，使S'到水面的距离等于S到水面的距离，得到S在水中的像S'；
步骤2：连接S'与凸透镜上折射光线的入射点，该连线与水面交于一点（反射点）；连接S与该反射点，得到入射光线；连接反射点与凸透镜的入射点，得到射向凸透镜的反射光线；
步骤3：由于折射光线平行于主光轴，根据凸透镜规律，射向凸透镜的光线过左侧焦点，因此反射光线与主光轴的交点即为左侧焦点F，标出F。
【答案】
如图所示（对应题目给出的参考答案图）
【知识点】
平面镜成像、凸透镜特殊光线、光的反射
【点评】
本题综合考查平面镜成像和凸透镜的光学性质，需结合两种光学规律逐步作图，关键是利用反射光线与虚像的关系、凸透镜特殊光线的焦点规律，属于中等难度的光学作图题。
【难度系数】
0.5
要完成本题作图，需结合平面镜成像规律和凸透镜的特殊光线规律：
1. 平面镜成像中，像与物关于镜面对称，水面相当于平面镜，因此S的像S'是S关于水面的对称点，据此确定S'的位置；
2. 反射光线的反向延长线过虚像点S'，连接S'与凸透镜上折射光线的入射点，该线与水面的交点为光线在水面的反射点，由此补全入射光线（S到反射点）和反射光线（反射点到凸透镜入射点）；
3. 凸透镜的特殊光线：折射光线平行于主光轴时，射向凸透镜的入射光线必过焦点，因此该反射光线与主光轴的交点就是凸透镜左侧的焦点F，标出F即可。
【解析】
步骤1：过S作水面的垂线，延长至水面下方，使S'到水面的距离等于S到水面的距离，得到S在水中的像S'；
步骤2：连接S'与凸透镜上折射光线的入射点，该连线与水面交于一点（反射点）；连接S与该反射点，得到入射光线；连接反射点与凸透镜的入射点，得到射向凸透镜的反射光线；
步骤3：由于折射光线平行于主光轴，根据凸透镜规律，射向凸透镜的光线过左侧焦点，因此反射光线与主光轴的交点即为左侧焦点F，标出F。
【答案】
如图所示（对应题目给出的参考答案图）
【知识点】
平面镜成像、凸透镜特殊光线、光的反射
【点评】
本题综合考查平面镜成像和凸透镜的光学性质，需结合两种光学规律逐步作图，关键是利用反射光线与虚像的关系、凸透镜特殊光线的焦点规律，属于中等难度的光学作图题。
【难度系数】
0.5

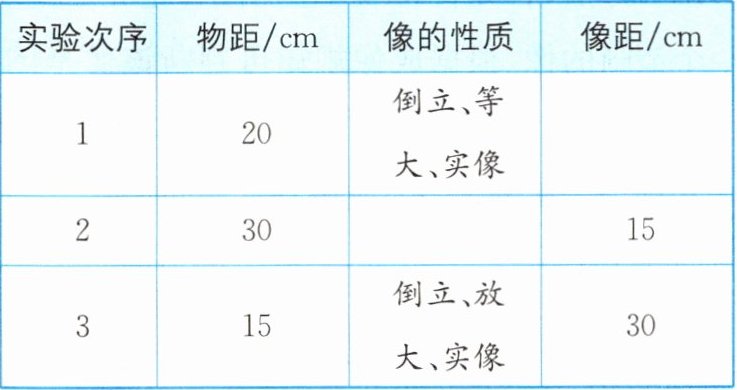

5. [多选]在用一凸透镜探究其成像的规律时，某同学得到的部分实验信息如下表所示。根据表中信息判定下列说法正确的是（
A.第1次实验的像距为20 cm
B.第2次实验成倒立、缩小的实像
C.第3次实验成像特点与照相机成像特点相同
D.若物距是12 cm，物体通过透镜所成的像是虚像
AB
）A.第1次实验的像距为20 cm
B.第2次实验成倒立、缩小的实像
C.第3次实验成像特点与照相机成像特点相同
D.若物距是12 cm，物体通过透镜所成的像是虚像
答案
5. AB 【点拨】由表中信息可知,第1次实验时,u＝20 cm,凸透镜成倒立、等大的实像,根据凸透镜成等大实像的条件可知,此时像距v＝u＝2f＝20 cm,则该凸透镜的焦距f＝10 cm,故A正确;由表中信息可知,第2次实验时,u'＝30 cm＞2f,则凸透镜成倒立、缩小的实像,故B正确;由表中信息可知,第3次实验时,凸透镜成倒立、放大的实像,与投影仪的成像特点相同,故C错误;若物距是12 cm,因2f＞12 cm＞f,则物体通过凸透镜成倒立、放大的实像,故D错误。故选AB。
解析
【分析】
要解决这道题，首先需根据凸透镜成倒立、等大实像的规律求出凸透镜的焦距，再结合凸透镜成像的规律逐一分析各选项：当物距$u＞2f$时，成倒立、缩小的实像；当$u=2f$时，成倒立、等大的实像；当$f＜u＜2f$时，成倒立、放大的实像；当$u＜f$时，成正立、放大的虚像。
【解析】
1. 求凸透镜焦距：第1次实验中，物距$u_1=20\ \mathrm{cm}$，成倒立、等大的实像，根据凸透镜成像规律，当$u=2f$时成倒立等大实像，因此$2f=20\ \mathrm{cm}$，解得焦距$f=10\ \mathrm{cm}$。
2. 分析选项：
A选项：第1次实验中，成倒立等大实像时像距$v=2f=20\ \mathrm{cm}$，故A正确。
B选项：第2次实验中，物距$u_2=30\ \mathrm{cm}$，因$f=10\ \mathrm{cm}$，故$u_2=30\ \mathrm{cm}＞2f$，根据规律，此时成倒立、缩小的实像，故B正确。
C选项：第3次实验中，物距$u_3=15\ \mathrm{cm}$，满足$f＜u_3＜2f$，成倒立、放大的实像，而照相机是利用$u＞2f$成缩小实像的原理，投影仪才利用该放大实像的特点，故C错误。
D选项：若物距为$12\ \mathrm{cm}$，因$f=10\ \mathrm{cm}$，故$f＜12\ \mathrm{cm}＜2f$，此时成倒立、放大的实像，不是虚像，故D错误。
综上，正确选项为AB。
【答案】
AB
【知识点】
凸透镜成像规律，焦距计算，实像虚像判断
【点评】
本题考查凸透镜成像规律的应用，核心是先通过等大实像确定焦距，再结合物距与焦距的关系判断成像性质，属于光学基础题，需熟练掌握成像规律的条件及对应像的特点。
【难度系数】
0.5
要解决这道题，首先需根据凸透镜成倒立、等大实像的规律求出凸透镜的焦距，再结合凸透镜成像的规律逐一分析各选项：当物距$u＞2f$时，成倒立、缩小的实像；当$u=2f$时，成倒立、等大的实像；当$f＜u＜2f$时，成倒立、放大的实像；当$u＜f$时，成正立、放大的虚像。
【解析】
1. 求凸透镜焦距：第1次实验中，物距$u_1=20\ \mathrm{cm}$，成倒立、等大的实像，根据凸透镜成像规律，当$u=2f$时成倒立等大实像，因此$2f=20\ \mathrm{cm}$，解得焦距$f=10\ \mathrm{cm}$。
2. 分析选项：
A选项：第1次实验中，成倒立等大实像时像距$v=2f=20\ \mathrm{cm}$，故A正确。
B选项：第2次实验中，物距$u_2=30\ \mathrm{cm}$，因$f=10\ \mathrm{cm}$，故$u_2=30\ \mathrm{cm}＞2f$，根据规律，此时成倒立、缩小的实像，故B正确。
C选项：第3次实验中，物距$u_3=15\ \mathrm{cm}$，满足$f＜u_3＜2f$，成倒立、放大的实像，而照相机是利用$u＞2f$成缩小实像的原理，投影仪才利用该放大实像的特点，故C错误。
D选项：若物距为$12\ \mathrm{cm}$，因$f=10\ \mathrm{cm}$，故$f＜12\ \mathrm{cm}＜2f$，此时成倒立、放大的实像，不是虚像，故D错误。
综上，正确选项为AB。
【答案】
AB
【知识点】
凸透镜成像规律，焦距计算，实像虚像判断
【点评】
本题考查凸透镜成像规律的应用，核心是先通过等大实像确定焦距，再结合物距与焦距的关系判断成像性质，属于光学基础题，需熟练掌握成像规律的条件及对应像的特点。
【难度系数】
0.5
6. 2025苏州中考探究凸透镜成像的规律时，把蜡烛、凸透镜和光屏置于光具座上，先固定好点燃的蜡烛和光屏，再移动凸透镜。当凸透镜距离蜡烛为16 cm和24 cm时，光屏上先后两次都呈现烛焰清晰的像。下列说法正确的是（
A.第一次的像是缩小的
B.第二次的像比第一次大
C.蜡烛和光屏间的距离是40 cm
D.凸透镜的焦距是20 cm
C
）A.第一次的像是缩小的
B.第二次的像比第一次大
C.蜡烛和光屏间的距离是40 cm
D.凸透镜的焦距是20 cm
答案
6. C 【点拨】当凸透镜分别距离蜡烛为16 cm和24 cm时,均可在光屏上得到清晰像,根据凸透镜成实像的特点可以得到:当凸透镜距离蜡烛为16 cm时,应该为 f＜16 cm＜2f①,即物距大于1倍焦距小于2倍焦距,成倒立、放大的实像;当凸透镜距离蜡烛为24 cm时,应该为24 cm＞2f②,即物距大于2倍焦距,成倒立、缩小的实像,根据①②可得8 cm＜f＜12 cm,根据成像分析可知,第一次的像是放大的,故A错误;第二次的像比第一次小,故B错误;凸透镜距离蜡烛分别为16 cm和24 cm的成像光路,是两个互逆的光路,所以 u₁＝v₂,v₁＝u₂,蜡烛和光屏间的距离是16 cm＋24 cm＝40 cm,故C正确;凸透镜的焦距范围是8 cm＜f＜12 cm,故D错误。故选C。
解析
【分析】
本题需结合凸透镜成实像的规律及光路可逆原理解题：已知蜡烛和光屏固定，移动凸透镜时两次成清晰实像，利用光路可逆可知两次成像的物距与像距互换，据此先求蜡烛和光屏的距离；再根据两次物距对应的成像特点，列出焦距的不等式范围，逐一判断选项。
【解析】
1. 确定蜡烛和光屏的距离：
两次成像时，凸透镜到蜡烛的物距分别为$u_1=16\ \mathrm{cm}$、$u_2=24\ \mathrm{cm}$，因光路可逆，第一次的物距等于第二次的像距，第一次的像距等于第二次的物距，故蜡烛和光屏间的距离$L=u_1+u_2=16\ \mathrm{cm}+24\ \mathrm{cm}=40\ \mathrm{cm}$，C选项正确。
2. 推导焦距范围：
当$u_1=16\ \mathrm{cm}$时，成倒立放大实像，满足$f＜u_1＜2f$，即$f＜16\ \mathrm{cm}＜2f$，解得$8\ \mathrm{cm}＜f＜16\ \mathrm{cm}$；
当$u_2=24\ \mathrm{cm}$时，成倒立缩小实像，满足$u_2＞2f$，即$24\ \mathrm{cm}＞2f$，解得$f＜12\ \mathrm{cm}$；
联立得焦距范围：$8\ \mathrm{cm}＜f＜12\ \mathrm{cm}$，故D选项（焦距20cm）错误。
3. 判断成像特点：
第一次物距在一倍和二倍焦距之间，成放大的实像，A选项错误；第二次物距大于二倍焦距，成缩小的实像，故第二次的像比第一次小，B选项错误。
【答案】
C
【知识点】
凸透镜成像规律、光路可逆原理
【点评】
本题考查凸透镜成像规律与光路可逆的综合应用，核心是利用两次成像的光路互换性确定总距离，再结合成像规律分析焦距和像的特点，需熟练掌握实像的物距-像距关系。
【难度系数】
0.6
本题需结合凸透镜成实像的规律及光路可逆原理解题：已知蜡烛和光屏固定，移动凸透镜时两次成清晰实像，利用光路可逆可知两次成像的物距与像距互换，据此先求蜡烛和光屏的距离；再根据两次物距对应的成像特点，列出焦距的不等式范围，逐一判断选项。
【解析】
1. 确定蜡烛和光屏的距离：
两次成像时，凸透镜到蜡烛的物距分别为$u_1=16\ \mathrm{cm}$、$u_2=24\ \mathrm{cm}$，因光路可逆，第一次的物距等于第二次的像距，第一次的像距等于第二次的物距，故蜡烛和光屏间的距离$L=u_1+u_2=16\ \mathrm{cm}+24\ \mathrm{cm}=40\ \mathrm{cm}$，C选项正确。
2. 推导焦距范围：
当$u_1=16\ \mathrm{cm}$时，成倒立放大实像，满足$f＜u_1＜2f$，即$f＜16\ \mathrm{cm}＜2f$，解得$8\ \mathrm{cm}＜f＜16\ \mathrm{cm}$；
当$u_2=24\ \mathrm{cm}$时，成倒立缩小实像，满足$u_2＞2f$，即$24\ \mathrm{cm}＞2f$，解得$f＜12\ \mathrm{cm}$；
联立得焦距范围：$8\ \mathrm{cm}＜f＜12\ \mathrm{cm}$，故D选项（焦距20cm）错误。
3. 判断成像特点：
第一次物距在一倍和二倍焦距之间，成放大的实像，A选项错误；第二次物距大于二倍焦距，成缩小的实像，故第二次的像比第一次小，B选项错误。
【答案】
C
【知识点】
凸透镜成像规律、光路可逆原理
【点评】
本题考查凸透镜成像规律与光路可逆的综合应用，核心是利用两次成像的光路互换性确定总距离，再结合成像规律分析焦距和像的特点，需熟练掌握实像的物距-像距关系。
【难度系数】
0.6
7. ★★ 2025河南中考 如图为某同学用自制的水凸透镜进行实验探究的情景，此时光屏上呈现了烛焰清晰的像(像未画出)，该像是倒立、
缩小
（填“放大”或“缩小”）的实像。将蜡烛向左移动一小段距离后，保持水凸透镜、光屏的位置不变，为使光屏上再次成清晰的像，请写出一种简单可行的操作方法：用注射器将水凸透镜中的水抽出一部分
。答案
7. 缩小;用注射器将水凸透镜中的水抽出一部分
【点拨】由图可知,此时物距大于像距,由凸透镜成实像规律可知,此时成倒立、缩小的实像;将蜡烛向左移动一小段距离后,此时物距变大,根据凸透镜成实像时,物远像近像变小可知,此时像成在光屏的前方;保持水凸透镜、光屏的位置不变,为使光屏上再次成清晰的像,可以用注射器将凸透镜中的水抽出一部分,使水凸透镜的凸度变小,对光的会聚能力变弱,将光推迟会聚成像。
【点拨】由图可知,此时物距大于像距,由凸透镜成实像规律可知,此时成倒立、缩小的实像;将蜡烛向左移动一小段距离后,此时物距变大,根据凸透镜成实像时,物远像近像变小可知,此时像成在光屏的前方;保持水凸透镜、光屏的位置不变,为使光屏上再次成清晰的像,可以用注射器将凸透镜中的水抽出一部分,使水凸透镜的凸度变小,对光的会聚能力变弱,将光推迟会聚成像。
解析
【分析】
要解决这道题，首先观察图中蜡烛、水凸透镜、光屏的刻度位置，计算物距和像距，结合凸透镜成像规律判断像的性质；当蜡烛左移后，物距变化导致像的位置改变，需结合水凸透镜的特点（凸度影响光的会聚能力）思考调节方法。第一步，计算物距：蜡烛在20cm刻度处，水凸透镜在60cm刻度处，物距u=60cm-20cm=40cm；像距v=80cm-60cm=20cm，物距大于像距，根据凸透镜成实像规律，此时成倒立、缩小的实像。第二步，蜡烛左移后物距变大，像会成在光屏前方，保持透镜和光屏位置不变时，需减弱水凸透镜的会聚能力，即减小其凸度，因此可通过抽出部分水实现调节。
【解析】
1. 判断像的性质：由图可知，物距u=60cm-20cm=40cm，像距v=80cm-60cm=20cm，u＞v。根据凸透镜成实像的规律：当物距大于2倍焦距时，像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像，因此此时成倒立、缩小的实像。
2. 调节方法：蜡烛左移后，物距变大，根据凸透镜成实像时“物远像近像变小”，像会成在光屏前方。保持水凸透镜和光屏位置不变，要使像重新成在光屏上，需减弱水凸透镜对光的会聚能力：水凸透镜凸度越小，对光的会聚能力越弱，因此可用注射器将水凸透镜中的水抽出一部分，减小其凸度，使光推迟会聚，让像成在光屏上。
【答案】
缩小；用注射器将水凸透镜中的水抽出一部分
【知识点】
凸透镜成像规律；透镜的会聚能力
【点评】
本题结合自制水凸透镜考查凸透镜成像规律的应用，需要学生掌握物距、像距变化时的成像特点，以及水凸透镜凸度对会聚能力的影响，是对凸透镜成像知识的灵活应用，难度适中。
【难度系数】
0.6
要解决这道题，首先观察图中蜡烛、水凸透镜、光屏的刻度位置，计算物距和像距，结合凸透镜成像规律判断像的性质；当蜡烛左移后，物距变化导致像的位置改变，需结合水凸透镜的特点（凸度影响光的会聚能力）思考调节方法。第一步，计算物距：蜡烛在20cm刻度处，水凸透镜在60cm刻度处，物距u=60cm-20cm=40cm；像距v=80cm-60cm=20cm，物距大于像距，根据凸透镜成实像规律，此时成倒立、缩小的实像。第二步，蜡烛左移后物距变大，像会成在光屏前方，保持透镜和光屏位置不变时，需减弱水凸透镜的会聚能力，即减小其凸度，因此可通过抽出部分水实现调节。
【解析】
1. 判断像的性质：由图可知，物距u=60cm-20cm=40cm，像距v=80cm-60cm=20cm，u＞v。根据凸透镜成实像的规律：当物距大于2倍焦距时，像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像，因此此时成倒立、缩小的实像。
2. 调节方法：蜡烛左移后，物距变大，根据凸透镜成实像时“物远像近像变小”，像会成在光屏前方。保持水凸透镜和光屏位置不变，要使像重新成在光屏上，需减弱水凸透镜对光的会聚能力：水凸透镜凸度越小，对光的会聚能力越弱，因此可用注射器将水凸透镜中的水抽出一部分，减小其凸度，使光推迟会聚，让像成在光屏上。
【答案】
缩小；用注射器将水凸透镜中的水抽出一部分
【知识点】
凸透镜成像规律；透镜的会聚能力
【点评】
本题结合自制水凸透镜考查凸透镜成像规律的应用，需要学生掌握物距、像距变化时的成像特点，以及水凸透镜凸度对会聚能力的影响，是对凸透镜成像知识的灵活应用，难度适中。
【难度系数】
0.6
