8.画出如图所示的几何体的三种视图。
（第8题）

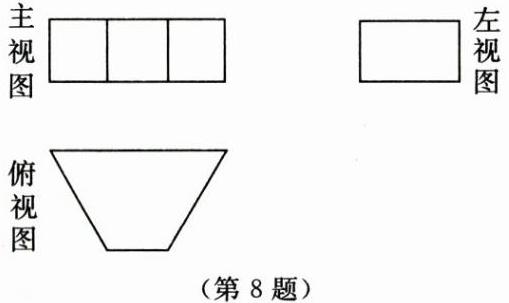

（第8题）答案
解:如图所示。
9.如图,将一个大立方体挖去一个小立方体,请画出它的三种视图。
(第9题)

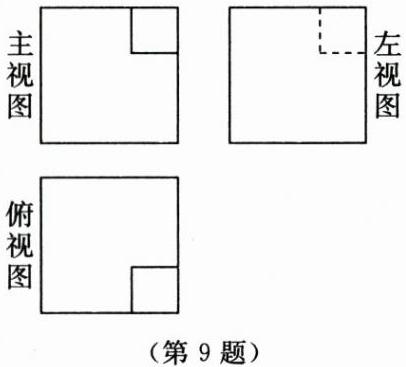

(第9题)答案
解:如图所示。

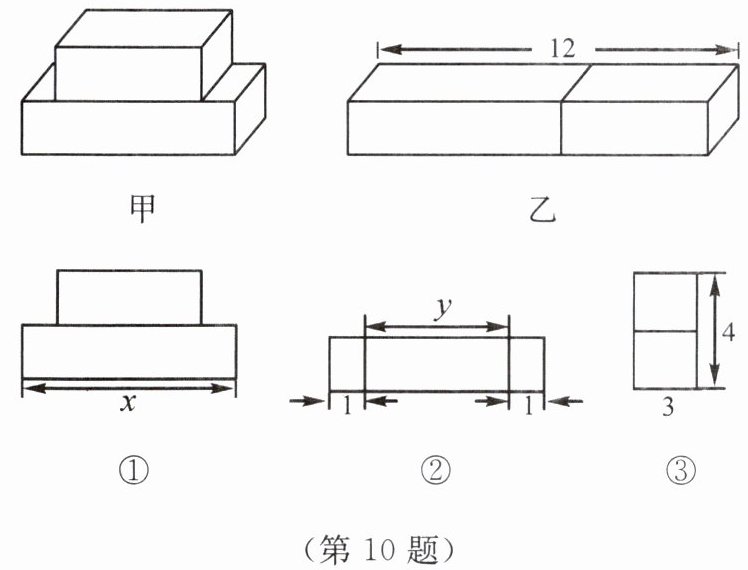

10.图甲是由两个长方体所组成的立体图形,图乙中的长方体是图甲中的两个长方体的另一种摆放形式,图①②③分别是从不同的方向看图甲所得的平面图形。
(1)填空:图①是图甲的
(2)请根据图中所给的信息(单位:cm),计算出图甲中上面的小长方体的体积。
(1)填空:图①是图甲的
主
视图,图②是图甲的俯
视图,图③是图甲的左
视图;(填“主”“左”或“俯”)(2)请根据图中所给的信息(单位:cm),计算出图甲中上面的小长方体的体积。
答案
10.(1) 主 俯 左
(2) 解:由题图可得$\begin{cases} x=y+2, \\ x+y=12, \end{cases}$
解得$\begin{cases} x=7, \\ y=5。 \end{cases}$
$\because 5×3×2=30(\mathrm{cm}^3),$
$\therefore$题图甲中上面的小长方体的体积为$30\ \mathrm{cm}^3$。
