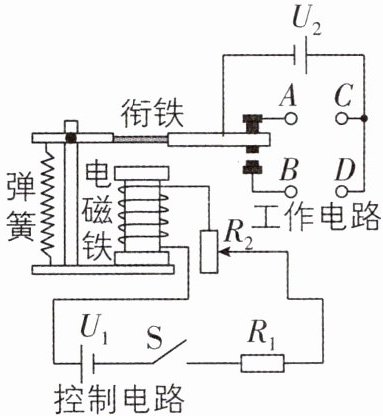

1[中]如图是小明设计的电梯超重报警电路，当电梯内部底面受到的压力高于某一设定值时，电铃发声报警。力敏电阻$ R_1 $的阻值随压力的增大而减小。下列说法正确的是 （）


A.电铃应接在A和C之间
B.闭合开关后，电磁铁的上端为S极
C.减少电磁铁的线圈匝数，可以让报警电路在电梯内部底面受到的压力更小时报警
D.为使该报警电路在电梯内部底面受到的压力更小时报警，可将$ R_2 $的滑片向上移

1.D 【解析】由题意可知,电梯内部底面受到的压力增大时,力敏电阻$ R_1 $的阻值减小,控制电路中的电流增大,电磁铁磁性增强,吸引衔铁使动触点与下方静触点接通,B、D间的用电器工作,所以电铃应接在B和D之间,故A错误;由图可知,电流从螺线管的下端流入,根据安培定则可知,电磁铁的上端为N极,故B错误;在电流大小一定时,减少电磁铁的线圈匝数,电磁铁磁性减弱,可以让报警电路在电梯内部底面受到的压力更大时报警,故C错误;电梯内部底面受到的压力越小,力敏电阻$ R_1 $的阻值越大,控制电路的电压不变,报警时控制电路中的电流一定,则控制电路的总电阻不变,要在电梯内部底面受到的压力更小时报警,可以减小滑动变阻器接入电路的电阻,故应将$ R_2 $的滑片向上移,故D正确。

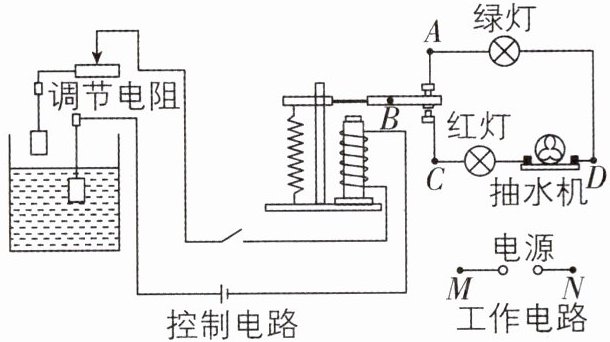

2[2026安徽合肥调研,中]我国南方夏季有时会下暴雨,引起城市内涝,给人们生活带来很大影响。小明设计了一种利用电磁继电器来自动控制抽水机工作的电路:当水位在安全位置以下时绿灯亮,抽水机不工作;当水位到达安全位置上限时红灯亮,抽水机开始工作。如图是小明还未连接完成的电路,小明接下来的电路连接应该是
（）


A.M接A,N接B
B.M接B,N接D
C.M接B,N接C
D.M接C,N接D

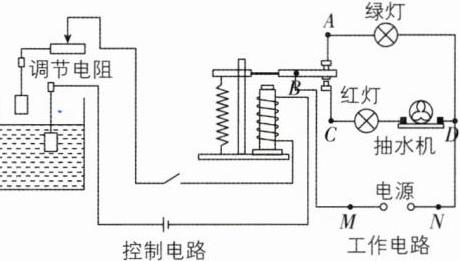

2.B 【解析】根据题意可知M接B,N接D符合要求,电路连接如图所示,故选B。

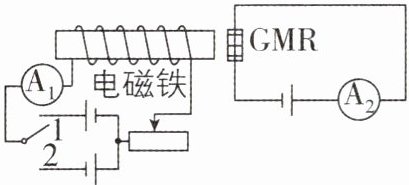

3[2026江西赣州期末,中]巨磁电阻(GMR)的阻值会随着磁场的增强而急剧减小。用GMR组成的电路如图所示,开关与1接通时,电磁铁右端为N极,电源电压一定,A₁的指针左右都可偏转,则
（）


A.开关与2接通时,电磁铁左端为S极
B.开关由与1接通改为与2接通时,A₁指针偏转方向不变
C.当A₁示数减小时,A₂示数减小
D.当A₁示数增大时,A₂示数不变

3.C 【解析】开关与2接通时,电流从电磁铁的右端流入,左端流出,由安培定则可知电磁铁的左端是N极,右端是S极,故A错误;开关由与1接通改为与2接通时,左边电路电流的方向改变,A₁指针偏转方向改变,故B错误;当A₁示数减小时,左侧电磁铁的磁性变弱,故GMR的电阻变大,即右侧电路电阻变大,故A₂示数减小,故C正确;当A₁示数增大时,左侧电磁铁的磁性变强,故GMR的电阻变小,即右侧电路电阻变小,故A₂示数增大,故D错误。故选C。

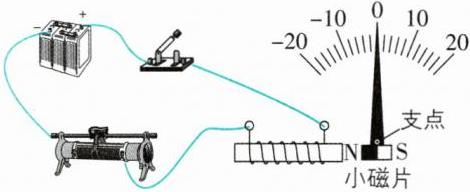

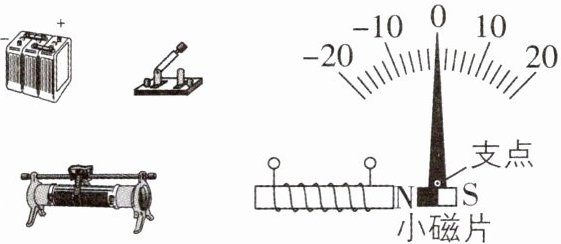

4[中]如图所示,正确连接电路后,闭合开关,当滑动变阻器的滑片向右移动时,电磁铁的磁性增强,小磁片因受到电磁铁的吸引而绕支点转动,使得指针顺时针转动。请用笔画线代替导线将电路连接完整。

刷素养 走向重高

4.如图所示

关键点拨
电路应为串联电路,闭合开关,当滑动变阻器的滑片向右移动时,电磁铁磁性增强,说明电路中的电流增大,滑动变阻器接入电路的阻值变小,故滑动变阻器的右下接线柱接入电路;小磁片因受到电磁铁的吸引而绕支点转动,使得指针顺时针转动,根据异名磁极相互吸引可知,电磁铁右端为S极,根据安培定则可知电流从电磁铁的右端流入。

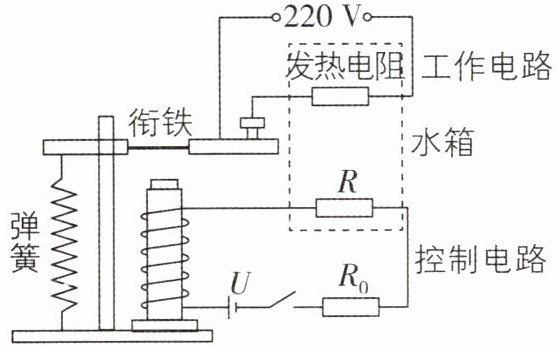

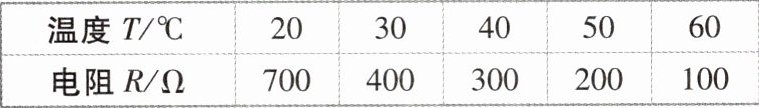

5 核心素养 科学态度与责任 [2025 陕西模拟，偏难]科技小组同学设计智能水产恒温养殖系统，电路如图所示。热敏电阻 R置于水箱中，其阻值随温度变化的情况如表。控制电路的电源电压 U=18 V，$R_0=300\ \Omega$，工作电路的电源电压为 220 V，发热电阻的阻值为$44\ \Omega$，电磁铁线圈电阻忽略不计。当水箱中水温达到 $60\ °\mathrm{C}$时停止加热，当水温低于 $30\ °\mathrm{C}$时重新开始加热。下列说法正确的是 （）



A.电磁铁是根据电流的热效应制作的
B.水温下降时，电磁铁的磁性变强
C.若将 $R_0$更换为 $200\ \Omega$ 的电阻，水箱中水温达到 $40\ °\mathrm{C}$时停止加热
D.工作电路保持加热状态工作 $10\ \mathrm{min}$，发热电阻产生的热量是 $6.6×10^5\ \mathrm{J}$

5.D 【解析】电磁铁是根据电流的磁效应制作的,故A错误;由热敏电阻R的阻值随温度的变化情况知,当水温下降时,R增大,控制电路的总电阻增大,由欧姆定律知,在控制电路电源电压不变时,控制电路中电流减小,电磁铁的磁性变弱,故B错误;由表格数据可知,热敏电阻由60 ℃时的100 Ω变为40 ℃时的300 Ω,阻值增大200 Ω,由于电磁铁恰好吸下衔铁时的电流不变,则控制电路的总电阻不变,由串联电路电阻规律可知,需将$R_0$的阻值减小200 Ω,则需将$R_0$更换为100 Ω的定值电阻,故C错误;发热电阻产生的热量$Q=W=\frac{U^2}{R}t=\frac{(220\ \mathrm{V})^2}{44\ \Omega}×10×60\ \mathrm{s}=6.6×10^5\ \mathrm{J}$,故D正确。
