2026年初中必刷题八年级科学上册浙教版浙江专版第66页答案

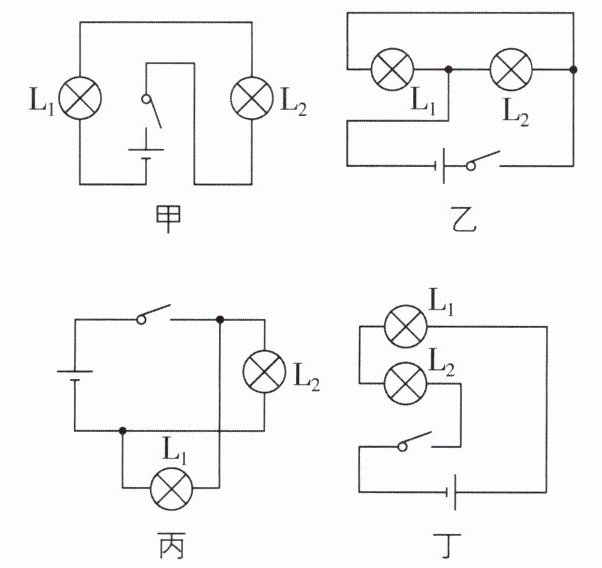

1[2025浙江宁波期中]在下列所示的电路图中，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$属于并联的是（
B
）


A.甲、乙
B.乙、丙
C.丙、丁
D.甲、丙

答案

1.B 【解析】由题图可知甲、丁中两灯泡首尾依次连接,故均为串联电路;而乙、丙中两灯泡并列连接在电源两端,故均为并联电路。故选B。
2[2025浙江杭州调研]在如图所示的电路中，下列说法正确的是（
B
）


A.当只闭合开关$\mathrm{S}_2$时，$\mathrm{L}_1$、$\mathrm{L}_2$并联
B.当只闭合开关$\mathrm{S}_1$、$\mathrm{S}_3$时，$\mathrm{L}_1$、$\mathrm{L}_2$并联
C.当只闭合开关$\mathrm{S}_2$、$\mathrm{S}_3$时，$\mathrm{L}_1$、$\mathrm{L}_2$串联
D.当只闭合开关$\mathrm{S}_1$、$\mathrm{S}_3$时，$\mathrm{L}_1$、$\mathrm{L}_2$串联

答案

2.B 【解析】当只闭合开关$\mathrm{S}_2$时,电路中只有一条路径,$\mathrm{L}_1$、$\mathrm{L}_2$串联,故A错误;当只闭合开关$\mathrm{S}_1$、$\mathrm{S}_3$时,电路中的电流有两条路径,$\mathrm{L}_1$、$\mathrm{L}_2$并联,故B正确,D错误;当只闭合开关$\mathrm{S}_2$、$\mathrm{S}_3$时,$\mathrm{L}_1$被短路,此时电路中只有$\mathrm{L}_2$连入电路,故C错误。故选B。

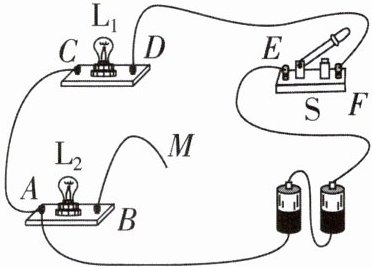

3[2025浙江湖州质检]如图所示,使$\mathrm{L}_1$和$\mathrm{L}_2$两灯并联,开关S同时控制两灯,则线头M应接在
D
点上;若使$\mathrm{L}_1$和$\mathrm{L}_2$并联,开关S只控制灯$\mathrm{L}_1$,则线头M应接在
E
(以上两空均填“C”“D”或“E”)点上,如果将A、E两点用导线直接相连,闭合开关,两灯
都不亮
。

答案

3.D E 都不亮
【解析】要使$\mathrm{L}_1$、$\mathrm{L}_2$并联在电路中,且开关同时控制两灯,则开关应接在干路中,所以线头$M$应接在$D$点上。如题图所示,要使$\mathrm{L}_1$、$\mathrm{L}_2$并联在电路中,且开关S只控制$\mathrm{L}_1$,则开关应接在$\mathrm{L}_1$支路中,所以线头$M$应接在$E$点上。如果将$A$、$E$两点用导线直接相连,会发生电源短路,$\mathrm{L}_1$和$\mathrm{L}_2$都不亮。

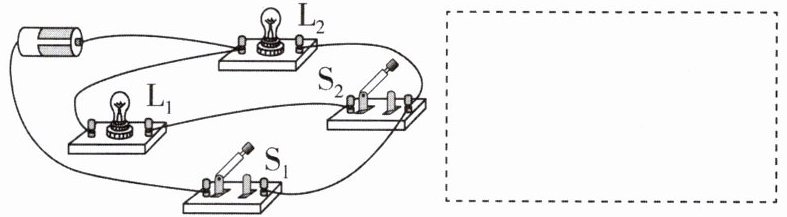

4[2026浙江杭州期末,中]按照实物图在虚线框内作出电路图。

答案


4.如图所示
【解析】电流从电源正极出发并分支,一支经灯泡$\mathrm{L}_1$、开关$\mathrm{S}_2$,另一支经灯泡$\mathrm{L}_2$,然后两支路汇合经开关$\mathrm{S}_1$回到电源负极。

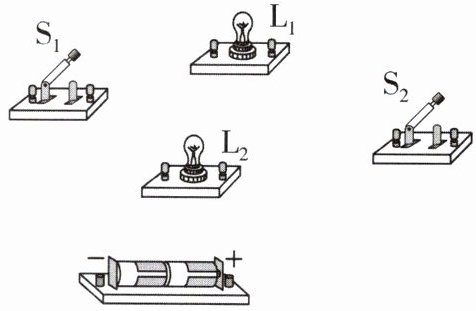

5[2026浙江绍兴期中,中]请你用笔画线代替导线,将如图所示元件连接成完整电路。要求:两灯并联,开关$S_1$控制电灯$L_1$,$S_2$作为总开关。

答案


5.如图所示
【解析】两灯并联,开关$\mathrm{S}_1$控制电灯$\mathrm{L}_1$,开关$\mathrm{S}_1$与电灯$\mathrm{L}_1$串联;$\mathrm{S}_2$作为总开关,$\mathrm{S}_2$接在干路上。

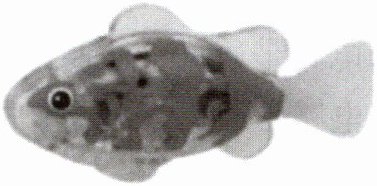

6[2026浙江嘉兴一模,中]如图所示是一款趣味“电动发光摇摆鱼”。只闭合开关$S_1$时电动机工作，“摇摆鱼”会在地面上欢快地“游来游去”，但此时不会发光；如果再闭合开关$S_2$，“摇摆鱼”体内的灯泡就会发光。一旦“摇摆鱼”停止“游动”，灯泡不会发光。根据“摇摆鱼”的工作过程，画出其内部的简化电路图。

答案


6.如图所示
【解析】由题意可知,只闭合开关$\mathrm{S}_1$时电动机工作,灯泡不发光,再闭合开关$\mathrm{S}_2$,灯泡发光。“摇摆鱼”停止“游动”时,灯泡不会发光,说明灯泡与电动机并联,$\mathrm{S}_1$在干路上,$\mathrm{S}_2$和灯泡在同一支路上。
