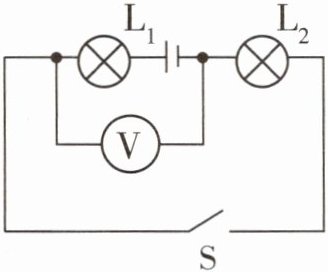

1 如图所示，电源电压为6 V保持不变，闭合开关后电压表示数为2.5 V，则（
A.$\mathrm{L}_1$两端的电压为2.5 V
B.$\mathrm{L}_1$两端的电压为3.5 V
C.$\mathrm{L}_2$两端的电压为3.5 V
D.$\mathrm{L}_2$两端的电压为6 V
B
）A.$\mathrm{L}_1$两端的电压为2.5 V
B.$\mathrm{L}_1$两端的电压为3.5 V
C.$\mathrm{L}_2$两端的电压为3.5 V
D.$\mathrm{L}_2$两端的电压为6 V
答案
1 B 由题图电路可知,两灯串联,电压表测$\mathrm{L}_2$两端的电压,电压表的示数为2.5 V,即$\mathrm{L}_2$两端的电压$U_2=2.5\ \mathrm{V}$;因串联电路中总电压等于各部分电压之和,已知电源电压$U=6\ \mathrm{V}$,所以$\mathrm{L}_1$两端的电压$U_1=U-U_2=6\ \mathrm{V}-2.5\ \mathrm{V}=3.5\ \mathrm{V}$。
解析
【分析】首先观察电路，确定两灯为串联连接；接着判断电压表的测量对象，明确电压表并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$的电压；最后根据串联电路的电压规律（总电压等于各串联用电器两端电压之和），计算$\mathrm{L}_1$两端的电压，进而选出正确选项。
【解析】由题图可知，闭合开关后，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$两端的电压，已知电压表示数为$2.5\ \mathrm{V}$，即$\mathrm{L}_2$两端的电压$U_2=2.5\ \mathrm{V}$；电源电压$U=6\ \mathrm{V}$，根据串联电路的电压规律：总电压等于各部分电路两端电压之和，可得$\mathrm{L}_1$两端的电压$U_1=U-U_2=6\ \mathrm{V}-2.5\ \mathrm{V}=3.5\ \mathrm{V}$，因此选项B正确，A、C、D错误。
【答案】B
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路电压规律的应用，核心是判断电压表的测量对象，属于初中物理电路部分的基础题型，难度较低。
【难度系数】0.7
【解析】由题图可知，闭合开关后，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$两端的电压，已知电压表示数为$2.5\ \mathrm{V}$，即$\mathrm{L}_2$两端的电压$U_2=2.5\ \mathrm{V}$；电源电压$U=6\ \mathrm{V}$，根据串联电路的电压规律：总电压等于各部分电路两端电压之和，可得$\mathrm{L}_1$两端的电压$U_1=U-U_2=6\ \mathrm{V}-2.5\ \mathrm{V}=3.5\ \mathrm{V}$，因此选项B正确，A、C、D错误。
【答案】B
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路电压规律的应用，核心是判断电压表的测量对象，属于初中物理电路部分的基础题型，难度较低。
【难度系数】0.7

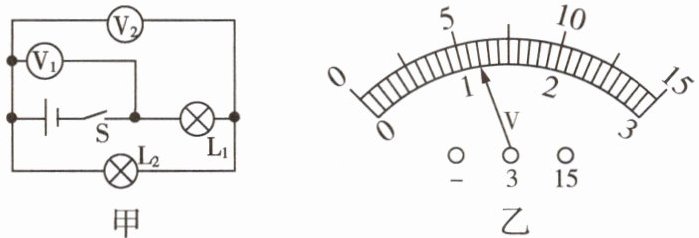

2 [2025西安交大附中期中改编] 如图甲所示，当电路中的开关S闭合时，电压表V₁测的是
电源
（填“L₁”“L₂”或“电源”）两端的电压，电压表V₂测的是L₂
（填“L₁”“L₂”或“电源”）两端的电压。若两电压表的指针位置均如图乙所示，则电源电压为6
V，灯L₁两端的电压为4.8
V，灯L₂两端的电压为1.2
V。答案
【答案】 电源 $\mathrm{L}_2$ 6 4.8 1.2
【解析】 两灯串联,电压表$\mathrm{V}_1$测的是电源电压,选择的是0~15 V的大量程,示数为6 V,电压表$\mathrm{V}_2$测的是灯$\mathrm{L}_2$两端的电压,选择的是0~3 V的小量程,示数为1.2 V,因此灯$\mathrm{L}_1$两端的电压是6 V - 1.2 V = 4.8 V。
【解析】 两灯串联,电压表$\mathrm{V}_1$测的是电源电压,选择的是0~15 V的大量程,示数为6 V,电压表$\mathrm{V}_2$测的是灯$\mathrm{L}_2$两端的电压,选择的是0~3 V的小量程,示数为1.2 V,因此灯$\mathrm{L}_1$两端的电压是6 V - 1.2 V = 4.8 V。
解析
【分析】首先分析电路连接，开关S闭合后，灯L₁与L₂串联。判断电压表测量对象：电压表V₁并联在电源两端，因此测电源电压；电压表V₂并联在灯L₂两端，因此测L₂两端电压。由于串联电路总电压等于各部分电压之和，所以V₁的示数大于V₂的示数，而两表指针位置相同，说明它们选用的量程不同，V₁用0~15V大量程，V₂用0~3V小量程，据此读取示数，再根据串联电路电压规律计算L₁两端电压。
【解析】1. 电路分析：开关闭合后，L₁与L₂串联，V₁并联在电源两端，测电源电压；V₂并联在L₂两端，测L₂两端电压。2. 电压表量程与读数：V₁测电源电压，示数更大，故选用0~15V量程，分度值0.5V，指针位置对应示数为6V；V₂测L₂电压，示数更小，选用0~3V量程，分度值0.1V，指针位置对应示数为1.2V。3. 计算L₁两端电压：根据串联电路电压规律$U=U_1+U_2$，得L₁两端电压$U_1=U - U_2=6V -1.2V=4.8V$。
【答案】电源；L₂；6；4.8；1.2
【知识点】串联电路电压规律；电压表的使用；电压测量
【点评】本题结合串联电路特点考查电压表的读数与应用，关键在于准确判断电压表的测量对象及量程选择，需牢记串联电路总电压等于各用电器两端电压之和的规律。
【难度系数】0.5
【解析】1. 电路分析：开关闭合后，L₁与L₂串联，V₁并联在电源两端，测电源电压；V₂并联在L₂两端，测L₂两端电压。2. 电压表量程与读数：V₁测电源电压，示数更大，故选用0~15V量程，分度值0.5V，指针位置对应示数为6V；V₂测L₂电压，示数更小，选用0~3V量程，分度值0.1V，指针位置对应示数为1.2V。3. 计算L₁两端电压：根据串联电路电压规律$U=U_1+U_2$，得L₁两端电压$U_1=U - U_2=6V -1.2V=4.8V$。
【答案】电源；L₂；6；4.8；1.2
【知识点】串联电路电压规律；电压表的使用；电压测量
【点评】本题结合串联电路特点考查电压表的读数与应用，关键在于准确判断电压表的测量对象及量程选择，需牢记串联电路总电压等于各用电器两端电压之和的规律。
【难度系数】0.5
3 [2026 西安交大附中期中] 如图所示，电源电压为10 V，电压表V₁的示数是6.5 V，电压表V₂的示数是5.5 V，则L₁两端的电压是
2
V。答案
【答案】 2
【解析】 由题图可知,三只灯泡串联,$\mathrm{V}_1$测$\mathrm{L}_1$、$\mathrm{L}_3$两端的电压,$\mathrm{V}_2$测$\mathrm{L}_1$、$\mathrm{L}_2$两端的电压,因串联电路中总电压等于各部分两端电压之和,则$U_1+U_3=6.5\ \mathrm{V}$①,$U_1+U_2=5.5\ \mathrm{V}$②,$U=U_1+U_2+U_3=10\ \mathrm{V}$③。解得:$U_3=4.5\ \mathrm{V}$,$U_1=2\ \mathrm{V}$,$U_2=3.5\ \mathrm{V}$。
【解析】 由题图可知,三只灯泡串联,$\mathrm{V}_1$测$\mathrm{L}_1$、$\mathrm{L}_3$两端的电压,$\mathrm{V}_2$测$\mathrm{L}_1$、$\mathrm{L}_2$两端的电压,因串联电路中总电压等于各部分两端电压之和,则$U_1+U_3=6.5\ \mathrm{V}$①,$U_1+U_2=5.5\ \mathrm{V}$②,$U=U_1+U_2+U_3=10\ \mathrm{V}$③。解得:$U_3=4.5\ \mathrm{V}$,$U_1=2\ \mathrm{V}$,$U_2=3.5\ \mathrm{V}$。
解析
【分析】首先分析电路连接方式，确定L₁、L₂、L₃为串联电路；接着明确电压表V₁并联在L₁和L₃两端，测量的是L₁与L₃的总电压；电压表V₂并联在L₁和L₂两端，测量的是L₁与L₂的总电压；最后根据串联电路总电压等于各部分电压之和的规律，结合已知条件列出方程，求解L₁两端的电压。
【解析】由电路图可知，L₁、L₂、L₃串联，电源电压U=10V。
电压表V₁测L₁和L₃的总电压，故U₁+U₃=6.5V ①；
电压表V₂测L₁和L₂的总电压，故U₁+U₂=5.5V ②；
根据串联电路电压规律，总电压等于各部分电压之和，即U₁+U₂+U₃=10V ③；
将①+②得：2U₁ + U₂ + U₃ = 12V，把③中U₂+U₃=10V - U₁代入上式，得：
2U₁ + (10V - U₁) =12V → U₁=2V。
【答案】2
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压规律，解题关键是准确判断电压表所测的电路部分，利用串联电路电压关系建立方程求解，属于基础应用题型，难度适中。
【难度系数】0.5
【解析】由电路图可知，L₁、L₂、L₃串联，电源电压U=10V。
电压表V₁测L₁和L₃的总电压，故U₁+U₃=6.5V ①；
电压表V₂测L₁和L₂的总电压，故U₁+U₂=5.5V ②；
根据串联电路电压规律，总电压等于各部分电压之和，即U₁+U₂+U₃=10V ③；
将①+②得：2U₁ + U₂ + U₃ = 12V，把③中U₂+U₃=10V - U₁代入上式，得：
2U₁ + (10V - U₁) =12V → U₁=2V。
【答案】2
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压规律，解题关键是准确判断电压表所测的电路部分，利用串联电路电压关系建立方程求解，属于基础应用题型，难度适中。
【难度系数】0.5

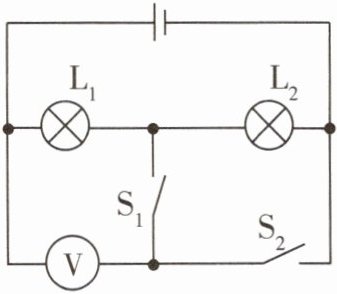

4 [2026西安西工大附中期中] 如图所示，电源电压不变。当开关$S_1$断开、$S_2$闭合时，电压表的示数为4.5 V，当开关$S_1$闭合，$S_2$断开时，电压表的示数为3 V，则$L_1$、$L_2$两端的电压分别为
3 V
和1.5 V
。答案
【答案】 3 V 1.5 V

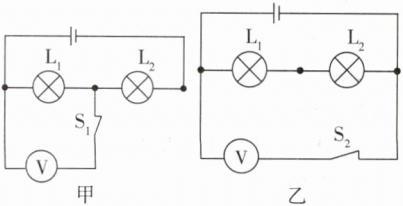

【解析】 当开关$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时,等效电路如图甲,电压表并联在$\mathrm{L}_1$的两端,故$\mathrm{L}_1$两端的电压为3 V。当$\mathrm{S}_1$断开、$\mathrm{S}_2$闭合时,等效电路如图乙,电压表并联在电源的两端,所以电源电压为4.5 V,则$\mathrm{L}_2$两端的电压$U_2=U-U_1=4.5\ \mathrm{V}-3\ \mathrm{V}=1.5\ \mathrm{V}$。
解析
【分析】
要解决这道题，需分两种开关状态分析电路：第一步，当S₁闭合、S₂断开时，确定电压表测量的是L₁两端的电压；第二步，当S₁断开、S₂闭合时，确定电压表测量的是电源电压；第三步，利用串联电路电压规律（总电压等于各串联用电器两端电压之和），计算出L₂两端的电压。
【解析】
1. 当开关$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，等效电路如图甲，电压表并联在$\mathrm{L}_1$的两端，因此电压表的示数等于$\mathrm{L}_1$两端的电压，即$\mathrm{L}_1$两端电压$U_1=3\ \mathrm{V}$；
2. 当开关$\mathrm{S}_1$断开、$\mathrm{S}_2$闭合时，等效电路如图乙，电压表并联在电源的两端，因此电压表的示数等于电源电压，即电源电压$U=4.5\ \mathrm{V}$；
3. 由于$\mathrm{L}_1$与$\mathrm{L}_2$串联，根据串联电路电压规律$U=U_1+U_2$，可得$\mathrm{L}_2$两端的电压$U_2=U-U_1=4.5\ \mathrm{V}-3\ \mathrm{V}=1.5\ \mathrm{V}$。
【答案】
3 V 1.5 V
【知识点】
串联电路电压规律、电压表使用
【点评】
本题考查串联电路电压规律和电压表的使用，核心是正确判断不同开关状态下电压表的测量对象，属于基础电路分析题，难度适中。
【难度系数】
0.5
要解决这道题，需分两种开关状态分析电路：第一步，当S₁闭合、S₂断开时，确定电压表测量的是L₁两端的电压；第二步，当S₁断开、S₂闭合时，确定电压表测量的是电源电压；第三步，利用串联电路电压规律（总电压等于各串联用电器两端电压之和），计算出L₂两端的电压。
【解析】
1. 当开关$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，等效电路如图甲，电压表并联在$\mathrm{L}_1$的两端，因此电压表的示数等于$\mathrm{L}_1$两端的电压，即$\mathrm{L}_1$两端电压$U_1=3\ \mathrm{V}$；
2. 当开关$\mathrm{S}_1$断开、$\mathrm{S}_2$闭合时，等效电路如图乙，电压表并联在电源的两端，因此电压表的示数等于电源电压，即电源电压$U=4.5\ \mathrm{V}$；
3. 由于$\mathrm{L}_1$与$\mathrm{L}_2$串联，根据串联电路电压规律$U=U_1+U_2$，可得$\mathrm{L}_2$两端的电压$U_2=U-U_1=4.5\ \mathrm{V}-3\ \mathrm{V}=1.5\ \mathrm{V}$。
【答案】
3 V 1.5 V
【知识点】
串联电路电压规律、电压表使用
【点评】
本题考查串联电路电压规律和电压表的使用，核心是正确判断不同开关状态下电压表的测量对象，属于基础电路分析题，难度适中。
【难度系数】
0.5

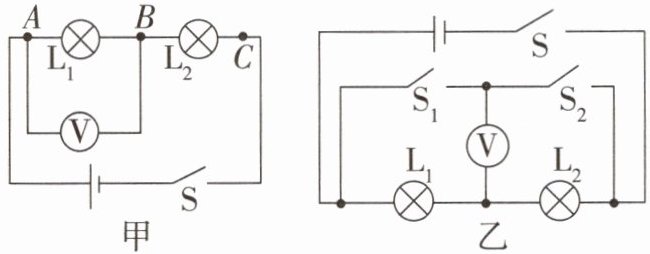

5［2026西安莲湖区部分学校月考］如图甲是实验小组同学“探究串联电路的电压规律”的实验电路图。
（1）根据图甲连接好电路，闭合开关后，两灯均不亮，电压表无示数。若电路中只有一处故障，且发生在灯泡上，则发生的故障是

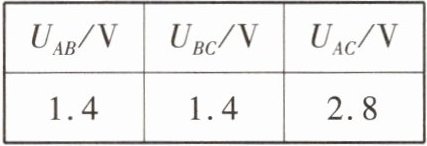

（2）排除故障后，小明完成了实验，并把实验数据记录在下表中。
分析实验数据得出两个实验结论：
①串联电路两端的电压
②串联电路中，各部分电路两端电压相等。
（3）小组同学交流时，小林指出结论②是错误的，造成结论错误的原因是
（4）小明认为用一块电压表分别测$L_1$两端的电压和$L_2$两端的电压时，需要对电路进行改接，为了不反复拆接电压表，他设计了如图乙所示的电路。他的思路是：闭合开关S和$S_1$，电压表测$L_1$两端的电压；闭合开关S和$S_2$，电压表就可以测$L_2$两端的电压，这种设计思路是
（1）根据图甲连接好电路，闭合开关后，两灯均不亮，电压表无示数。若电路中只有一处故障，且发生在灯泡上，则发生的故障是
$\mathrm{L}_2$断路
。（2）排除故障后，小明完成了实验，并把实验数据记录在下表中。
分析实验数据得出两个实验结论：
①串联电路两端的电压
等于
各部分电路两端电压之和；②串联电路中，各部分电路两端电压相等。
（3）小组同学交流时，小林指出结论②是错误的，造成结论错误的原因是
选用的灯泡规格相同
。实验在设计方案上还存在一个不足之处是根据一组数据得出的结论有偶然性
。（4）小明认为用一块电压表分别测$L_1$两端的电压和$L_2$两端的电压时，需要对电路进行改接，为了不反复拆接电压表，他设计了如图乙所示的电路。他的思路是：闭合开关S和$S_1$，电压表测$L_1$两端的电压；闭合开关S和$S_2$，电压表就可以测$L_2$两端的电压，这种设计思路是
错误
（填“正确”或“错误”）的，原因是总有一次电流从电压表负接线柱流入了
。答案
【答案】 (1)$\mathrm{L}_2$断路 (2)①等于 (3)选用的灯泡规格相同 根据一组数据得出的结论有偶然性 (4)错误 总有一次电流从电压表负接线柱流入了
【解析】 (1)闭合开关后,两灯均不亮,电路可能断路,电压表无示数,电压表与电源没有连通,若电路中只有一处故障,且发生在灯泡上,则发生的故障是$\mathrm{L}_2$断路。
【解析】 (1)闭合开关后,两灯均不亮,电路可能断路,电压表无示数,电压表与电源没有连通,若电路中只有一处故障,且发生在灯泡上,则发生的故障是$\mathrm{L}_2$断路。
解析
【分析】
首先，电路故障分析：两灯均不亮说明电路为断路故障（短路时至少一灯发光），电压表无示数表明电压表未与电源连通，结合故障仅在灯泡上可判断断路位置；其次，串联电路电压的核心规律是总电压等于各部分电压之和；然后，实验结论的普遍性需控制变量，若用相同规格灯泡会得出错误结论，且仅一组数据结论不严谨；最后，电压表使用需遵循“正进负出”，分析开关切换时电压表接线柱连接情况即可判断设计是否正确。
【解析】
（1）闭合开关后两灯均不亮，说明电路为断路故障（短路时至少一个灯泡发光）；电压表无示数，说明电压表两端无法与电源两极连通，结合故障仅发生在灯泡上，可知故障为$\mathrm{L}_2$断路（若$\mathrm{L}_1$断路，电压表会串联在电路中，示数接近电源电压）。
（2）根据串联电路电压规律，串联电路两端的总电压等于各部分电路两端电压之和，故填“等于”。
（3）结论②错误的原因是实验中选用了规格相同的灯泡，导致各部分电压相等；实验设计的不足之处是仅根据一组实验数据得出结论，结论具有偶然性，不具有普遍性。
（4）该设计思路错误，原因是当闭合开关S和$\mathrm{S}_2$时，电压表的正负接线柱接反了，电流会从电压表的负接线柱流入，正接线柱流出，违反了电压表的使用规则。
【答案】
(1)$\mathrm{L}_2$断路 (2)①等于 (3)选用的灯泡规格相同 根据一组数据得出的结论有偶然性 (4)错误 总有一次电流从电压表负接线柱流入了
【知识点】
串联电路的电压规律、电路故障分析、电压表的使用
【点评】
本题围绕“探究串联电路的电压规律”实验展开，综合考查电路故障分析、串联电压规律应用、实验结论评估及电压表正确使用，是电学实验典型题型，需掌握实验原理、操作要点及误差分析方法。
【难度系数】
0.6
首先，电路故障分析：两灯均不亮说明电路为断路故障（短路时至少一灯发光），电压表无示数表明电压表未与电源连通，结合故障仅在灯泡上可判断断路位置；其次，串联电路电压的核心规律是总电压等于各部分电压之和；然后，实验结论的普遍性需控制变量，若用相同规格灯泡会得出错误结论，且仅一组数据结论不严谨；最后，电压表使用需遵循“正进负出”，分析开关切换时电压表接线柱连接情况即可判断设计是否正确。
【解析】
（1）闭合开关后两灯均不亮，说明电路为断路故障（短路时至少一个灯泡发光）；电压表无示数，说明电压表两端无法与电源两极连通，结合故障仅发生在灯泡上，可知故障为$\mathrm{L}_2$断路（若$\mathrm{L}_1$断路，电压表会串联在电路中，示数接近电源电压）。
（2）根据串联电路电压规律，串联电路两端的总电压等于各部分电路两端电压之和，故填“等于”。
（3）结论②错误的原因是实验中选用了规格相同的灯泡，导致各部分电压相等；实验设计的不足之处是仅根据一组实验数据得出结论，结论具有偶然性，不具有普遍性。
（4）该设计思路错误，原因是当闭合开关S和$\mathrm{S}_2$时，电压表的正负接线柱接反了，电流会从电压表的负接线柱流入，正接线柱流出，违反了电压表的使用规则。
【答案】
(1)$\mathrm{L}_2$断路 (2)①等于 (3)选用的灯泡规格相同 根据一组数据得出的结论有偶然性 (4)错误 总有一次电流从电压表负接线柱流入了
【知识点】
串联电路的电压规律、电路故障分析、电压表的使用
【点评】
本题围绕“探究串联电路的电压规律”实验展开，综合考查电路故障分析、串联电压规律应用、实验结论评估及电压表正确使用，是电学实验典型题型，需掌握实验原理、操作要点及误差分析方法。
【难度系数】
0.6
