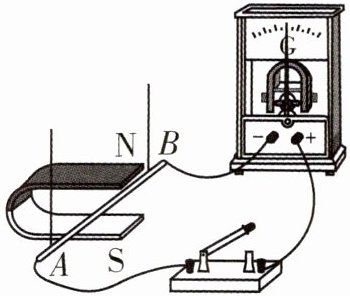

1 如图是“探究产生感应电流的条件”的实验装置。

（1）实验中，AB棒的材料可能是（填“塑料”或“铝”）。
（2）我们可以通过灵敏电流计的指针是否偏转来判断电路中是否有感应电流产生；还可以通过指针偏转的方向判断。

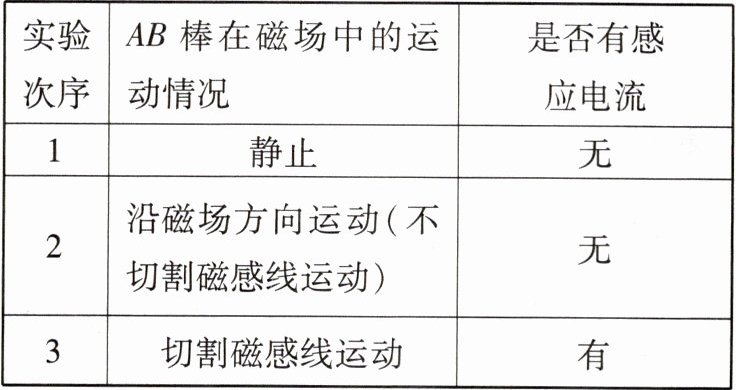

（3）闭合开关，实验探究过程记录如表所示：

根据实验现象，初步得出电路中产生感应电流的条件：闭合电路的一部分导体在磁场中做运动，在该运动过程中，主要将能转化为能。
（4）保持AB棒运动方向不变，仅将磁体N、S极对调，重复上述实验，是为了探究感应电流方向与的关系。
（5）若小乐在整理器材时未断开开关，先水平向左撤去蹄形磁铁（导体AB不动），则灵敏电流计的指针（填“会”或“不会”）偏转。

(1)铝
(2)电流方向
(3)切割磁感线 机械 电
(4)磁场方向
(5)会
【解析】（1）在探究电磁感应现象的实验中,我们必须保证处于磁场中的这部分是导体。两种物质中,塑料是绝缘体,铝是导体,所以我们应选择铝棒。（2）题图中灵敏电流计的指针,在电路中没有电流时,指在表盘中央;当有电流时,指针的偏转方向与电流方向有关。由此我们可以根据指针的偏转方向判断出电流的方向。（3）三次实验中,只有AB棒在磁场中做切割磁感线运动时才会产生感应电流,则可以得出结论:闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中才会产生感应电流。在此过程中,主要是将机械能转化为电能。（4）保持AB棒运动方向不变,仅将磁体N、S极对调,重复上述实验时,只有磁场的方向发生了改变,则这次实验主要是为了探究感应电流的方向与磁场方向的关系。

【分析】
1. 第（1）问：探究电磁感应现象时，处于磁场中的导体需为导体材料，塑料是绝缘体，铝是导体，据此判断AB棒的材料。
2. 第（2）问：灵敏电流计的指针偏转方向与电流方向相关，无电流时指针指在中央，有电流时偏转方向随电流方向改变，因此可通过指针偏转方向判断电流方向。
3. 第（3）问：分析实验现象，只有AB棒做切割磁感线运动时才产生感应电流，由此总结感应电流产生的条件；电磁感应过程中消耗机械能，得到电能，明确能量转化形式。
4. 第（4）问：保持AB棒运动方向不变，仅对调磁体N、S极，改变的是磁场方向，利用控制变量法，此操作是探究感应电流方向与磁场方向的关系。
5. 第（5）问：导体AB不动，撤去蹄形磁铁时，导体与磁场发生相对切割磁感线运动，闭合电路中会产生感应电流，据此判断灵敏电流计的状态。
【解析】
（1）在探究电磁感应的实验中，处于磁场中的部分需为导体才能产生感应电流。塑料是绝缘体，铝是导体，因此AB棒材料选铝。
（2）灵敏电流计的指针偏转方向由电流方向决定，无电流时指针指在表盘中央，有电流时偏转方向随电流方向变化，故可通过指针偏转方向判断电流方向。
（3）实验中，只有AB棒在磁场中做切割磁感线运动时，灵敏电流计才偏转，说明产生感应电流的条件是：闭合电路的一部分导体在磁场中做切割磁感线运动；该过程消耗机械能，获得电能，即机械能转化为电能。
（4）保持AB棒运动方向不变，仅对调磁体N、S极，改变了磁场方向，其他条件不变，目的是探究感应电流方向与磁场方向的关系。
（5）整理器材时未断开开关，导体AB不动，水平向左撤去蹄形磁铁，此时导体AB与磁场发生相对切割磁感线运动，闭合电路中会产生感应电流，因此灵敏电流计的指针会偏转。
【答案】
(1)铝
(2)电流方向
(3)切割磁感线；机械；电
(4)磁场方向
(5)会
【知识点】
电磁感应现象；感应电流产生条件；导体与绝缘体
【点评】
本题围绕“探究产生感应电流的条件”实验展开，全面考查电磁感应的核心知识点，注重实验原理和控制变量法的应用，是初中物理电磁学的基础重点题。
【难度系数】
0.6

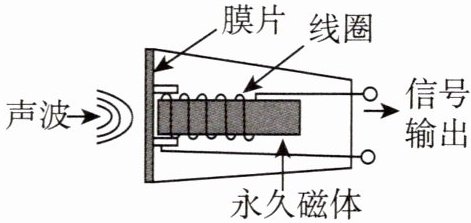

2［2024安徽中考］如图所示为动圈式话筒的简化示意图。永久磁体固定在适当的位置，线圈与膜片连接，声波可使膜片左右振动从而带动线圈振动，线圈中就产生电流，实现声信号到电信号的转变。其工作原理是（）

A.磁场对通电导线的作用
B.电流的热效应
C.电流的磁效应
D.电磁感应

D 由题意可知,动圈式话筒中有磁体(关键词),当声波使膜片左右振动从而带动线圈振动时(关键词),线圈中就产生电流(关键词),说明动圈式话筒的工作原理是电磁感应现象,故D正确。故选D。

【分析】
要判断动圈式话筒的工作原理，需结合其工作过程分析：声波带动线圈在永久磁体的磁场中振动，线圈切割磁感线产生感应电流，将声信号转化为电信号。再逐一对比各选项对应的物理原理，即可得出答案。
【解析】
选项A：磁场对通电导线的作用是电动机的工作原理，需要外界电源提供电流，使通电导线在磁场中受力运动，与本题中“线圈运动产生电流”的过程不符，故A错误。
选项B：电流的热效应是电流通过导体时发热的现象，与本题中产生电流的过程无关，故B错误。
选项C：电流的磁效应是电流周围存在磁场的现象（如电磁铁），本题是运动产生电流，并非电流的磁效应，故C错误。
选项D：电磁感应是闭合电路的一部分导体在磁场中做切割磁感线运动时产生感应电流的现象，本题中线圈随膜片振动，在永久磁体的磁场中切割磁感线产生感应电流，符合电磁感应原理，故D正确。
【答案】
D
【知识点】
电磁感应现象
【点评】
本题考查电磁感应的实际应用，动圈式话筒是电磁感应原理的典型实例，需区分电磁感应、电流的磁效应、磁场对通电导线的作用等易混淆的电磁现象，属于基础概念类题目。
【难度系数】
0.6

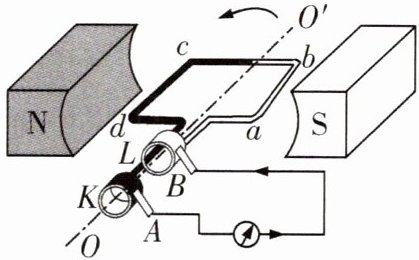

3 如图是交流发电机原理示意图，线圈abcd逆时针转动时产生了感应电流，ab边的电流方向和cd边恰好相反，其原因是
（）

A.ab边靠近S极，cd边靠近N极
B.两边切割磁感线运动方向相反
C.两边所处的磁场方向相反
D.线圈在做逆时针转动，若改为顺时针转动，则方向相同

B 线圈abcd逆时针转动时产生了感应电流,据题图可知,ab边和cd边切割磁感线运动的方向相反,所处的磁场方向相同,所以感应电流的方向相反,故B正确。故选B。

【分析】
要判断ab边和cd边感应电流方向相反的原因，需回忆电磁感应中感应电流方向的决定因素：导体切割磁感线的运动方向和磁场方向。先确定ab、cd边的磁场方向是否相同，再分析它们的切割运动方向，进而推导电流方向相反的原因。
【解析】
在电磁感应现象里，感应电流的方向由两个因素决定：一是导体切割磁感线的运动方向，二是磁场方向。当磁场方向不变时，若导体切割磁感线的运动方向相反，感应电流方向相反；当切割方向不变时，若磁场方向相反，感应电流方向相反。本题中，ab边和cd边都位于N极与S极之间，磁场方向均为从N指向S，因此两边所处的磁场方向相同。线圈逆时针转动时，ab边和cd边切割磁感线的运动方向恰好相反，所以它们产生的感应电流方向相反。因此，ab边电流方向和cd边相反的原因是两边切割磁感线运动方向相反，对应选项B。
【答案】
B
【知识点】
电磁感应、感应电流方向的影响因素
【点评】
本题考查交流发电机原理中感应电流方向的判断，需牢记感应电流方向的两个影响因素，结合题图分析ab、cd边的磁场方向和切割运动方向即可得出结论，属于基础题型。
【难度系数】
0.6

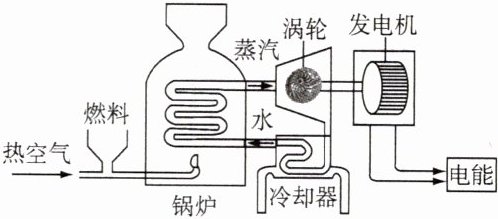

4 我国许多地区采用火力发电，火电站进的是“煤”，出的是“电”，如图所示，在这个过程中能量的转化情况是（）

A.化学能→重力势能→动能→电能
B.化学能→内能→机械能→电能
C.内能→化学能→机械能→电能
D.机械能→内能→机械能→电能

B 火力发电是通过煤的燃烧,将燃料的化学能转化为水的内能,水蒸气膨胀做功将内能转化为涡轮的机械能,涡轮带动发电机转动发电,将机械能转化为电能。故选B。

【分析】
要解决这道题，需梳理火力发电的完整流程，明确每个环节的能量转化形式：首先，火力发电的原料是煤，煤储存着化学能；燃烧煤时，化学能释放并转化为水和水蒸气的内能；接着，高温高压的水蒸气推动涡轮转动，将内能转化为涡轮的机械能；最后，涡轮带动发电机工作，把机械能转化为电能。据此逐一分析选项即可得出答案。
【解析】
火力发电的能量转化分为三个关键阶段：
1. 燃料（煤）燃烧：煤的化学能通过燃烧释放，转化为水和水蒸气的内能；
2. 蒸汽推动涡轮：水蒸气膨胀做功，将自身的内能转化为涡轮的机械能；
3. 发电机发电：涡轮带动发电机运转，将机械能最终转化为电能。
对选项逐一分析：
A选项：转化过程中没有涉及重力势能的变化，错误；
B选项：符合上述化学能→内能→机械能→电能的转化过程，正确；
C选项：初始能量转化方向错误，应为化学能转化为内能，而非内能转化为化学能，错误；
D选项：初始能量为机械能，不符合火力发电的能量来源，错误。
【答案】
B
【知识点】
能量的转化、火力发电原理
【点评】
本题结合实际的火力发电场景，考查能量转化的基础知识点，属于物理学科中能量部分的常规题型，只要理清发电各环节的能量变化，就能轻松作答，难度较低。
【难度系数】
0.7
