1.如图，根据条形磁体附近小磁针静止时的指向，标出该条形磁体的N、S极并画出通过A处的一条磁感线。
答案
1.
解析
【分析】要解决这个问题，需明确两个核心规律：一是小磁针静止时N极的指向为该点的磁场方向；二是磁体外部的磁感线总是从N极出发，回到S极。首先根据小磁针的指向判断条形磁体的N、S极，再依据磁感线的分布规律画出A处的磁感线。
【解析】1. 确定条形磁体的磁极：小磁针静止时N极朝右，说明小磁针所在位置的磁场方向向右，结合磁体外部磁感线从N极指向S极的规律，可判断条形磁体的右端为N极，左端为S极。2. 画A处的磁感线：磁体外部磁感线从N极出发回到S极，因此在A点处，画一条从条形磁体右端（N极）附近出发，向下经过A点，向左上方指向条形磁体左端（S极）的曲线，箭头方向指向S极。
【答案】
【知识点】磁极判断、磁感线特点
【点评】本题是基础磁学作图题，重点考查磁极判断和磁感线画法，需牢记小磁针指向与磁场方向、磁感线分布的对应关系，难度较低。
【难度系数】0.6
【解析】1. 确定条形磁体的磁极：小磁针静止时N极朝右，说明小磁针所在位置的磁场方向向右，结合磁体外部磁感线从N极指向S极的规律，可判断条形磁体的右端为N极，左端为S极。2. 画A处的磁感线：磁体外部磁感线从N极出发回到S极，因此在A点处，画一条从条形磁体右端（N极）附近出发，向下经过A点，向左上方指向条形磁体左端（S极）的曲线，箭头方向指向S极。
【答案】
【知识点】磁极判断、磁感线特点
【点评】本题是基础磁学作图题，重点考查磁极判断和磁感线画法，需牢记小磁针指向与磁场方向、磁感线分布的对应关系，难度较低。
【难度系数】0.6

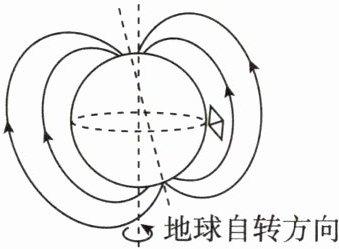

2.图中小磁针静止在地球赤道正上方,请标出地理北极和小磁针的S极。
地球自转方向
地球自转方向
答案
2.
解析
【分析】要解决本题，需掌握地磁场的分布规律：地球的地磁南极位于地理北极附近，地磁北极位于地理南极附近；地球外部的磁感线方向是从地磁北极指向地磁南极，即指向地理北极方向。小磁针静止时，N极指向与磁感线切线方向一致，S极指向与N极相反。据此可确定地理北极和小磁针S极的位置。
【解析】1. 地理北极的判断：结合图中磁感线箭头指向（向上），地球外部磁感线指向地磁南极，对应地理北极，因此图的上方为地理北极。2. 小磁针S极的判断：赤道上方磁感线指向地理北极（向上），小磁针静止时N极沿磁感线方向（向上），故S极朝向地球一侧，即小磁针的下端，标注为S。
【答案】
【知识点】地磁场、磁感线、小磁针指向
【点评】本题考查地磁场的基础应用，核心是地理南北极与地磁南北极的对应关系，以及小磁针指向与磁感线方向的关联，属于基础题型。
【难度系数】0.5
【解析】1. 地理北极的判断：结合图中磁感线箭头指向（向上），地球外部磁感线指向地磁南极，对应地理北极，因此图的上方为地理北极。2. 小磁针S极的判断：赤道上方磁感线指向地理北极（向上），小磁针静止时N极沿磁感线方向（向上），故S极朝向地球一侧，即小磁针的下端，标注为S。
【答案】
【知识点】地磁场、磁感线、小磁针指向
【点评】本题考查地磁场的基础应用，核心是地理南北极与地磁南北极的对应关系，以及小磁针指向与磁感线方向的关联，属于基础题型。
【难度系数】0.5
3.如图所示，自由小磁针在通电螺线管上方静止。
请用箭头标出磁感线的方向和小磁针的N极。
请用箭头标出磁感线的方向和小磁针的N极。
答案
3.
解析
【分析】首先根据电源正负极确定电流在螺线管中的方向，再用安培定则判断螺线管的磁极；磁体外部磁感线从N极出发回到S极，小磁针静止时N极的指向与该点磁感线方向一致，据此标出磁感线方向和小磁针N极。
【解析】1. 电流方向：电源长线段为正极，短线段为负极，电流从螺线管左端流入、右端流出。2. 螺线管磁极：右手握住螺线管，四指顺着电流方向，大拇指指向螺线管右端，故螺线管右端为N极，左端为S极。3. 磁感线方向：磁体外部磁感线从N极指向S极，因此螺线管上下方的磁感线方向均为从右向左。4. 小磁针N极：小磁针静止时N极指向与磁感线方向相同，故小磁针N极朝左。
【答案】
【知识点】安培定则、磁感线、磁极判断
【点评】本题考查安培定则的应用及磁感线、小磁针磁极的关系，是电磁学基础题型，需掌握相关规律即可解答。
【难度系数】0.5
【解析】1. 电流方向：电源长线段为正极，短线段为负极，电流从螺线管左端流入、右端流出。2. 螺线管磁极：右手握住螺线管，四指顺着电流方向，大拇指指向螺线管右端，故螺线管右端为N极，左端为S极。3. 磁感线方向：磁体外部磁感线从N极指向S极，因此螺线管上下方的磁感线方向均为从右向左。4. 小磁针N极：小磁针静止时N极指向与磁感线方向相同，故小磁针N极朝左。
【答案】
【知识点】安培定则、磁感线、磁极判断
【点评】本题考查安培定则的应用及磁感线、小磁针磁极的关系，是电磁学基础题型，需掌握相关规律即可解答。
【难度系数】0.5

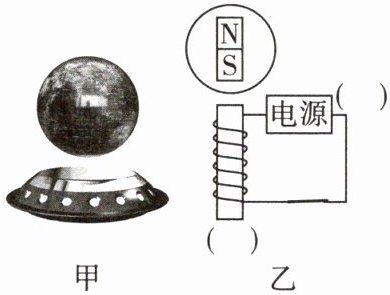

4.一款磁悬浮地球仪如图甲所示，其上方有一条形磁体(S极始终保持竖直向下)，底座内有一电磁铁。当电磁铁通电后可实现地球仪的悬浮。图乙是其内部结构示意图，请在图乙中标出电磁铁下端的极性及电源右侧的极性。
答案
4.
解析
【分析】要使地球仪悬浮，电磁铁需与上方条形磁体相互排斥。已知条形磁体S极向下，根据同名磁极相互排斥，可确定电磁铁上端为S极，进而得出电磁铁下端的极性；再利用安培定则，结合螺线管的绕线方式，判断电源的极性。
【解析】1. 确定电磁铁下端极性：上方条形磁体S极向下，地球仪悬浮，说明电磁铁上端与条形磁体下端为同名磁极，即电磁铁上端是S极，因此电磁铁下端为N极。2. 判断电源右侧极性：根据安培定则，右手握住螺线管，大拇指指向电磁铁的N极（下端），四指弯曲方向为电流在螺线管中的流向，由此可知电流从电源右侧流出，故电源右侧为正极。
【答案】
【知识点】磁极间的相互作用、安培定则
【点评】本题结合磁悬浮地球仪的实际场景，考查磁极间的相互作用规律和安培定则的应用，需要学生将物理知识与实际现象结合，难度适中。
【难度系数】0.6
【解析】1. 确定电磁铁下端极性：上方条形磁体S极向下，地球仪悬浮，说明电磁铁上端与条形磁体下端为同名磁极，即电磁铁上端是S极，因此电磁铁下端为N极。2. 判断电源右侧极性：根据安培定则，右手握住螺线管，大拇指指向电磁铁的N极（下端），四指弯曲方向为电流在螺线管中的流向，由此可知电流从电源右侧流出，故电源右侧为正极。
【答案】
【知识点】磁极间的相互作用、安培定则
【点评】本题结合磁悬浮地球仪的实际场景，考查磁极间的相互作用规律和安培定则的应用，需要学生将物理知识与实际现象结合，难度适中。
【难度系数】0.6
5. 如图所示，电路连接正确后，闭合开关S，A、B两个螺线管通电后小磁针C在如图位置静止，画出螺线管B的绕法，标出小磁针C的N极，电源的“+”“-”极。
答案
5.
解析
【分析】
要解决此题，需按以下步骤思考：
1. 确定电流方向：电流表遵循“+”进“-”出的接线规则，据此判断电流路径，进而确定电源的正负极。
2. 判断螺线管A的磁极：根据电流方向，用安培定则（右手螺旋定则）确定螺线管A的磁极。
3. 判断螺线管B的磁极：利用磁极间“异名磁极相吸”的规律，结合螺线管A的磁极，确定螺线管B的磁极。
4. 确定螺线管B的绕法：根据电流方向和螺线管B的磁极，用安培定则确定绕线方式。
5. 确定小磁针C的N极：根据磁场方向与小磁针N极指向的关系，确定小磁针C的N极。
【解析】
1. 电流方向判断：电流表“+”进“-”出，电流从电流表上端（+）流入、下端（-）流出，因此电流路径为：电源正极→开关S→螺线管B→螺线管A→电流表→电源负极，故电源右端为“+”极，左端为“-”极。
2. 螺线管A的磁极：电流从螺线管A左端流入、右端流出，用安培定则，右手握住螺线管A，四指沿电流环绕方向，大拇指指向右端，得螺线管A的右端为N极。
3. 螺线管B的磁极：螺线管A右端为N极，根据异名磁极相吸，可知螺线管B的左端为S极，右端为N极。
4. 螺线管B的绕法：电流从螺线管B右端流入、左端流出，用安培定则，右手握住螺线管B，大拇指指向右端（N极），四指环绕方向为电流方向，因此螺线管B的绕线为：从右端上方开始向左绕制，每圈向下，至左端下方引出。
5. 小磁针C的N极：螺线管A和B之间的磁场方向从A的N极指向B的S极，小磁针静止时N极指向与磁场方向一致，故小磁针C的N极指向左侧。
【答案】
【知识点】
安培定则、磁极间相互作用、电流方向判断
【点评】
本题综合考查电磁学中安培定则、磁极相互作用等基础知识点，需逐步分析电流、磁极、绕线及小磁针指向，是典型的电磁作图题，需熟练掌握相关规律。
【难度系数】
0.5
要解决此题，需按以下步骤思考：
1. 确定电流方向：电流表遵循“+”进“-”出的接线规则，据此判断电流路径，进而确定电源的正负极。
2. 判断螺线管A的磁极：根据电流方向，用安培定则（右手螺旋定则）确定螺线管A的磁极。
3. 判断螺线管B的磁极：利用磁极间“异名磁极相吸”的规律，结合螺线管A的磁极，确定螺线管B的磁极。
4. 确定螺线管B的绕法：根据电流方向和螺线管B的磁极，用安培定则确定绕线方式。
5. 确定小磁针C的N极：根据磁场方向与小磁针N极指向的关系，确定小磁针C的N极。
【解析】
1. 电流方向判断：电流表“+”进“-”出，电流从电流表上端（+）流入、下端（-）流出，因此电流路径为：电源正极→开关S→螺线管B→螺线管A→电流表→电源负极，故电源右端为“+”极，左端为“-”极。
2. 螺线管A的磁极：电流从螺线管A左端流入、右端流出，用安培定则，右手握住螺线管A，四指沿电流环绕方向，大拇指指向右端，得螺线管A的右端为N极。
3. 螺线管B的磁极：螺线管A右端为N极，根据异名磁极相吸，可知螺线管B的左端为S极，右端为N极。
4. 螺线管B的绕法：电流从螺线管B右端流入、左端流出，用安培定则，右手握住螺线管B，大拇指指向右端（N极），四指环绕方向为电流方向，因此螺线管B的绕线为：从右端上方开始向左绕制，每圈向下，至左端下方引出。
5. 小磁针C的N极：螺线管A和B之间的磁场方向从A的N极指向B的S极，小磁针静止时N极指向与磁场方向一致，故小磁针C的N极指向左侧。
【答案】
【知识点】
安培定则、磁极间相互作用、电流方向判断
【点评】
本题综合考查电磁学中安培定则、磁极相互作用等基础知识点，需逐步分析电流、磁极、绕线及小磁针指向，是典型的电磁作图题，需熟练掌握相关规律。
【难度系数】
0.5
6. 如图所示，请将螺线管、滑动变阻器接入电路中，使开关闭合后，螺线管与条形磁体相互排斥，滑动变阻器滑片P向右移动会使斥力变大。
答案
6.
解析
【分析】
要解决该电路连接问题，需按以下思路逐步推导：
1. 确定螺线管磁极：条形磁体右端为N极，根据“同名磁极相互排斥”，螺线管左端需为N极，才能与条形磁体排斥。
2. 判断电流方向：用安培定则，右手握住螺线管，大拇指指向N极（左端），四指弯曲方向为电流方向，因此电流需从螺线管右端流入、左端流出。
3. 确定滑动变阻器接线：滑片P向右移动时斥力变大，说明电路电流变大，滑动变阻器接入电阻需变小，因此滑动变阻器应接右下接线柱和上端接线柱，使滑片右移时接入电阻丝长度变短，电阻减小。
【解析】
1. 磁极判断：条形磁体左端为S极，右端为N极，要使螺线管与它排斥，螺线管左端应为N极，右端为S极。
2. 电流方向：根据安培定则，右手握住螺线管，大拇指指向左端（N极），四指方向对应电流方向，故电流从螺线管右端流入，左端流出。
3. 滑动变阻器连接：滑片右移时斥力变大→电流变大→电阻变小，因此滑动变阻器接入右下接线柱和上端接线柱，结合螺线管电流方向，最终电路连接为：电源正极→开关→螺线管右端→螺线管左端→滑动变阻器上端接线柱→滑动变阻器右下接线柱→电源负极，满足所有要求。
【答案】
【知识点】
磁极间的相互作用、安培定则、滑动变阻器的使用
【点评】
本题结合磁极间的相互作用、安培定则和滑动变阻器的使用，考查电路的逻辑连接，需逐步分析各部分要求，理清因果关系即可完成接线。
【难度系数】
0.5
要解决该电路连接问题，需按以下思路逐步推导：
1. 确定螺线管磁极：条形磁体右端为N极，根据“同名磁极相互排斥”，螺线管左端需为N极，才能与条形磁体排斥。
2. 判断电流方向：用安培定则，右手握住螺线管，大拇指指向N极（左端），四指弯曲方向为电流方向，因此电流需从螺线管右端流入、左端流出。
3. 确定滑动变阻器接线：滑片P向右移动时斥力变大，说明电路电流变大，滑动变阻器接入电阻需变小，因此滑动变阻器应接右下接线柱和上端接线柱，使滑片右移时接入电阻丝长度变短，电阻减小。
【解析】
1. 磁极判断：条形磁体左端为S极，右端为N极，要使螺线管与它排斥，螺线管左端应为N极，右端为S极。
2. 电流方向：根据安培定则，右手握住螺线管，大拇指指向左端（N极），四指方向对应电流方向，故电流从螺线管右端流入，左端流出。
3. 滑动变阻器连接：滑片右移时斥力变大→电流变大→电阻变小，因此滑动变阻器接入右下接线柱和上端接线柱，结合螺线管电流方向，最终电路连接为：电源正极→开关→螺线管右端→螺线管左端→滑动变阻器上端接线柱→滑动变阻器右下接线柱→电源负极，满足所有要求。
【答案】
【知识点】
磁极间的相互作用、安培定则、滑动变阻器的使用
【点评】
本题结合磁极间的相互作用、安培定则和滑动变阻器的使用，考查电路的逻辑连接，需逐步分析各部分要求，理清因果关系即可完成接线。
【难度系数】
0.5

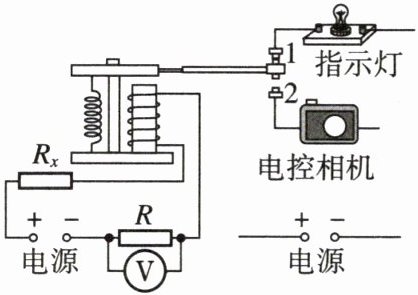

7. 如图所示是某“汽车超载记录器”原理图，R为保护电阻，$R_x$为压敏电阻，其阻值随压力增大而减小。当汽车不超载时，指示灯发光；当汽车超载时，电磁铁的磁性增强，使汽车超载时电控相机自动照相，请补充电路。
答案
7.
解析
【分析】
该题是电磁继电器的实际应用问题，需结合压敏电阻的特性分析工作逻辑：当汽车不超载时，压敏电阻阻值较大，控制电路电流小，电磁铁磁性弱，衔铁保持在上方，需接通指示灯电路；当汽车超载时，压敏电阻阻值减小，控制电路电流增大，电磁铁磁性增强，衔铁被吸下，需接通电控相机电路。据此补充工作电路，实现对应功能。
【解析】
1. 明确电磁继电器的工作状态：
不超载时：衔铁在上方，静触点1接通，指示灯工作；
超载时：衔铁被吸下，静触点2接通，电控相机工作。
2. 补充工作电路：
将右侧电源的正极连接到衔铁的动触点，右侧电源的负极分别连接指示灯的右端和电控相机的右端；指示灯的左端连接静触点1，电控相机的左端连接静触点2，使电路满足上述工作逻辑。
【答案】
【知识点】
电磁继电器、压敏电阻、电路连接
【点评】
本题结合汽车超载记录器的实际场景，考查电磁继电器的应用，需理清控制电路与工作电路的关系，结合压敏电阻的阻值变化分析工作状态，属于中等难度的应用类题目。
【难度系数】
0.5
该题是电磁继电器的实际应用问题，需结合压敏电阻的特性分析工作逻辑：当汽车不超载时，压敏电阻阻值较大，控制电路电流小，电磁铁磁性弱，衔铁保持在上方，需接通指示灯电路；当汽车超载时，压敏电阻阻值减小，控制电路电流增大，电磁铁磁性增强，衔铁被吸下，需接通电控相机电路。据此补充工作电路，实现对应功能。
【解析】
1. 明确电磁继电器的工作状态：
不超载时：衔铁在上方，静触点1接通，指示灯工作；
超载时：衔铁被吸下，静触点2接通，电控相机工作。
2. 补充工作电路：
将右侧电源的正极连接到衔铁的动触点，右侧电源的负极分别连接指示灯的右端和电控相机的右端；指示灯的左端连接静触点1，电控相机的左端连接静触点2，使电路满足上述工作逻辑。
【答案】
【知识点】
电磁继电器、压敏电阻、电路连接
【点评】
本题结合汽车超载记录器的实际场景，考查电磁继电器的应用，需理清控制电路与工作电路的关系，结合压敏电阻的阻值变化分析工作状态，属于中等难度的应用类题目。
【难度系数】
0.5

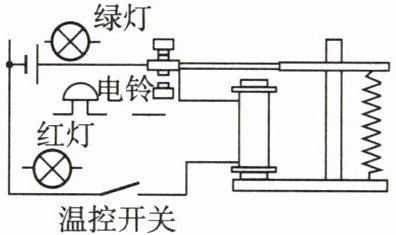

8. （科学推理）刘大爷家大棚温度监控电路如图所示，棚内温度正常时温控开关处于断开状态，绿灯亮；棚内温度不正常时温控开关处于闭合状态，电磁铁（电阻不能忽略）通电工作，电铃响，红灯亮。刘大爷使用中发现电铃和红灯只要拆卸掉任意一个，另一个也“没有电”。在图中画几匝电磁铁的绕线并将绿灯、红灯、电铃接入电路。
答案
8.
解析
【分析】
要解决这个问题，需结合电磁继电器的工作原理和题目要求分析：首先，温控开关断开时，电磁铁无磁性，衔铁在上方，此时绿灯亮，说明绿灯应接入衔铁上方触点对应的工作电路；温控开关闭合时，电磁铁通电有磁性，衔铁被吸下，此时需要红灯和电铃同时工作，且题目提到“拆卸掉任意一个，另一个也没有电”，说明红灯与电铃是串联关系，因此它们应串联后接入衔铁下方触点对应的工作电路；同时需根据控制电路的电流方向，利用安培定则画出电磁铁的绕线。
【解析】
1. 连接控制电路：将电源、温控开关、电磁铁串联，当温控开关闭合时，控制电路接通，电磁铁获得电流；
2. 连接工作电路：
温控开关断开时，衔铁在上方，把绿灯接入电源与上方触点之间，形成通路，绿灯亮；
温控开关闭合时，衔铁被吸下，将红灯与电铃串联后接入电源与下方触点之间，形成通路，此时红灯亮、电铃响，且串联关系满足“拆卸任意一个，另一个也没电”的要求；
3. 画电磁铁绕线：根据控制电路电流方向（从电磁铁下端流入、上端流出），利用安培定则（右手握住螺线管，四指指向电流方向，大拇指指向螺线管N极），确定绕线方式，画出几匝绕线即可。
【答案】
【知识点】
电磁继电器、电路连接、安培定则
【点评】
本题考查电磁继电器的实际应用，需结合其工作原理和题目给定的特殊要求（红灯与电铃串联）完成电路连接，重点考查对电磁继电器工作过程的理解和电路设计能力。
【难度系数】
0.5
要解决这个问题，需结合电磁继电器的工作原理和题目要求分析：首先，温控开关断开时，电磁铁无磁性，衔铁在上方，此时绿灯亮，说明绿灯应接入衔铁上方触点对应的工作电路；温控开关闭合时，电磁铁通电有磁性，衔铁被吸下，此时需要红灯和电铃同时工作，且题目提到“拆卸掉任意一个，另一个也没有电”，说明红灯与电铃是串联关系，因此它们应串联后接入衔铁下方触点对应的工作电路；同时需根据控制电路的电流方向，利用安培定则画出电磁铁的绕线。
【解析】
1. 连接控制电路：将电源、温控开关、电磁铁串联，当温控开关闭合时，控制电路接通，电磁铁获得电流；
2. 连接工作电路：
温控开关断开时，衔铁在上方，把绿灯接入电源与上方触点之间，形成通路，绿灯亮；
温控开关闭合时，衔铁被吸下，将红灯与电铃串联后接入电源与下方触点之间，形成通路，此时红灯亮、电铃响，且串联关系满足“拆卸任意一个，另一个也没电”的要求；
3. 画电磁铁绕线：根据控制电路电流方向（从电磁铁下端流入、上端流出），利用安培定则（右手握住螺线管，四指指向电流方向，大拇指指向螺线管N极），确定绕线方式，画出几匝绕线即可。
【答案】
【知识点】
电磁继电器、电路连接、安培定则
【点评】
本题考查电磁继电器的实际应用，需结合其工作原理和题目给定的特殊要求（红灯与电铃串联）完成电路连接，重点考查对电磁继电器工作过程的理解和电路设计能力。
【难度系数】
0.5
