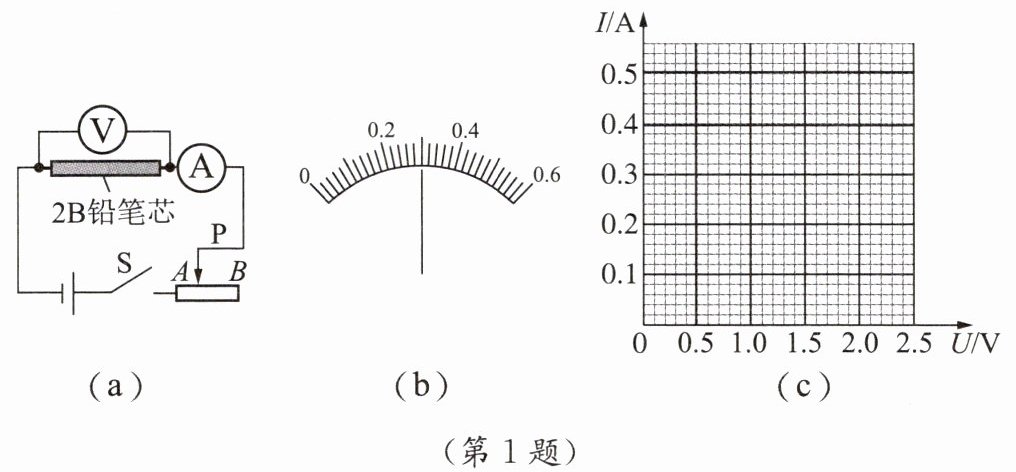

1. 某同学想探究通过铅笔芯的电流与其两端电压的关系，设计了图(a)所示的电路。选用的器材有：阻值约为4 Ω的2B铅笔芯一根，由两节干电池组成的电池组，量程为0～0.6 A的电流表，量程为0～3 V的电压表，滑动变阻器(10 Ω 2 A)，开关，导线等。

（1）该同学根据电路图连接好电路。在闭合开关前，应将滑动变阻器的滑片P移到 (A/B)端。
（2）闭合开关后，两电表的指针都发生了偏转，但无论怎样移动滑片，两电表的示数均保持不变且在量程范围内。产生故障的原因是。

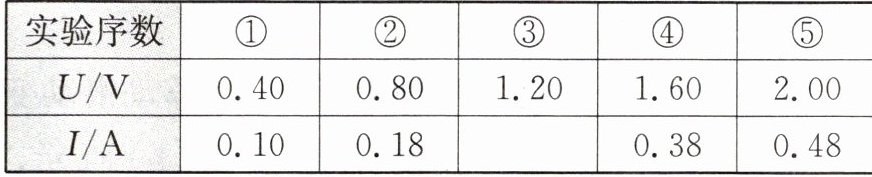

（3）纠正错误后，该同学移动滑动变阻器的滑片，将获得的几组数据记录在下表中。当采集第三组数据时，电流表指针的偏转情况如图(b)所示，此时电流表的示数为 A。

（4）该同学采集多组实验数据的目的是。
（5）请根据表格中的五组数据在图(c)的坐标纸上画出铅笔芯的I-U图像。
（6）由画出的图像可知，通过铅笔芯的电流与其两端电压的关系为。

解：
（1）B
（2）滑动变阻器同时接入了下方的A、B两个接线柱
（3）0.30
（4）避免实验偶然性，寻找普遍规律，探究通过铅笔芯的电流与两端电压的定量关系
（5）在坐标纸中依次描出坐标为(0.40, 0.10)、(0.80, 0.18)、(1.20, 0.30)、(1.60, 0.38)、(2.00, 0.48)的五个点，再用一条过原点的直线将各点拟合连接，使各点均匀分布在直线上或直线两侧。
（6）电阻一定时，通过铅笔芯的电流与其两端的电压成正比
