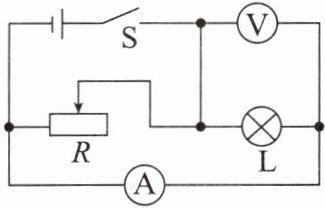

1.(临沂中考)闭合如图所示电路的开关，将滑动变阻器的滑片向左移动一小段距离的过程中，下列说法正确的是
（
A.灯泡的亮度变小
B.电流表的示数不变
C.电压表的示数变大
D.电路的总功率变小
（
B
）A.灯泡的亮度变小
B.电流表的示数不变
C.电压表的示数变大
D.电路的总功率变小
答案
1.B

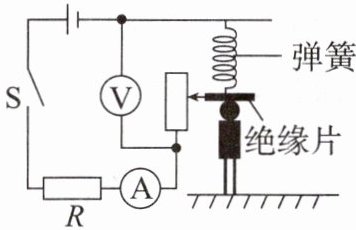

2.小嘉同学设计了一款身高测量仪，其工作原理如图所示。已知电压表、电流表示数分别为U、I，电压表、电流表示数变化量分别为ΔU、ΔI，则下列说法正确的是（
A.被测人员身高越高，整个电路中的总电阻越小
B.被测人员身高越高，整个电路中的电功率越大
C.无论被测人员身高如何，$\frac{U}{I}$的值不变
D.无论被测人员身高如何，$\frac{\Delta U}{\Delta I}$的值不变
D
）A.被测人员身高越高，整个电路中的总电阻越小
B.被测人员身高越高，整个电路中的电功率越大
C.无论被测人员身高如何，$\frac{U}{I}$的值不变
D.无论被测人员身高如何，$\frac{\Delta U}{\Delta I}$的值不变
答案
2.D
3.学校物理兴趣小组的同学参观水文站后，设计了如图所示监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动。闭合开关S。下列说法正确的是（
A.电压表测量电阻为$R_1$的定值电阻两端的电压
B.当滑片P向下运动时，电阻为$R_1$的定值电阻消耗的电功率变小
C.当河水流速变大时，电压表示数变大
D.当电流表示数变小时，河水流速变大
B
）A.电压表测量电阻为$R_1$的定值电阻两端的电压
B.当滑片P向下运动时，电阻为$R_1$的定值电阻消耗的电功率变小
C.当河水流速变大时，电压表示数变大
D.当电流表示数变小时，河水流速变大
答案
3.B

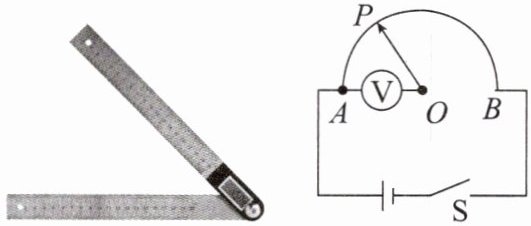

4.一款电子量角器的实物图和电路图如图所示，AB为均匀半圆弧形电阻丝，O点为其圆心，OP为金属滑片，可绕O点转动。AO间连接的角度显示器是由电压表改装而成的，可用来显示$∠ AOP$的大小。当滑片OP沿顺时针方向转动时，下列说法正确的是（
A.半圆弧形电阻丝连入电路的电阻变大
B.电压表的示数变大
C.电路中的电流变大
D.电路的总功率变小
B
）A.半圆弧形电阻丝连入电路的电阻变大
B.电压表的示数变大
C.电路中的电流变大
D.电路的总功率变小
答案
4.B
5.如图所示电路，电源电压不变，先闭合开关$S_1$，一段时间后闭合$S_2$，下列说法正确的是（
A.电压表示数减小
B.电流表示数减小
C.电阻为$R_1$的定值电阻的电功率增大
D.电阻为$R_2$的定值电阻的电功率增大
C
）A.电压表示数减小
B.电流表示数减小
C.电阻为$R_1$的定值电阻的电功率增大
D.电阻为$R_2$的定值电阻的电功率增大
答案
5.C
