学习任务一 电磁铁
1.把导线绕成螺线管，再在螺线管内插入，当有电流通过时，它会有较强的，我们把这种磁体叫作电磁铁。
2.影响电磁铁磁性强弱的因素

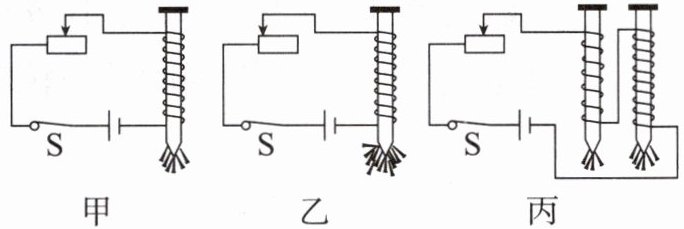

(1)由图甲和图乙可知，匝数相同时，电流越，电磁铁的磁性越强。
(2)由图丙可知，当电流一定时，匝数越，电磁铁的磁性越强。

3.电磁铁的优点
(1)磁性的有无可由通断电来控制。
(2)磁性的强弱可由电流的大小来控制。
(3)磁极可以通过改变电流的方向来改变。
4.应用
全自动洗衣机、感应式冲水器、磁悬浮列车等都用到了电磁铁。
|学以致用|

1.铁芯 磁性
2.(1)大 (2)多

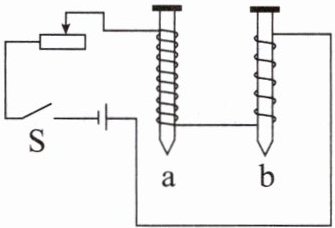

例1（多选）利用如图所示的电路研究影响电磁铁磁性强弱的因素，下列说法正确的是（）


A.该装置只能研究线圈匝数对电磁铁磁性强弱的影响
B.该装置不能研究电流大小对电磁铁磁性强弱的影响
C.若只交换电源的正、负极再次实验，所观察到的现象不会改变
D.闭合开关S，电磁铁a线圈的匝数更多，所以电磁铁a吸引的大头针数量更多

CD

学习任务二 电磁继电器
1.实质:电磁继电器就是利用电磁铁来控制电路的一种。
2.组成
(1)结构:由图可知,电磁继电器由、、弹簧、触点等组成。

(2)电路:工作时的电路由电路和电路两部分构成。
(3)工作原理
闭合开关S,较小的电流通过线圈时,电磁铁把吸下,动触点和静触点接通,较的电流带动机器开始工作;断开开关S,动触点和静触点分开,弹簧将衔铁拉起,机器停止工作。
3.使用电磁继电器的好处
低电压、弱电流控制高电压、强电流,人们可以安全、方便地操纵大型机械。
|学以致用|

1.开关
2.(1)电磁铁 衔铁 (2)低压控制 高压工作
(3)衔铁 大
