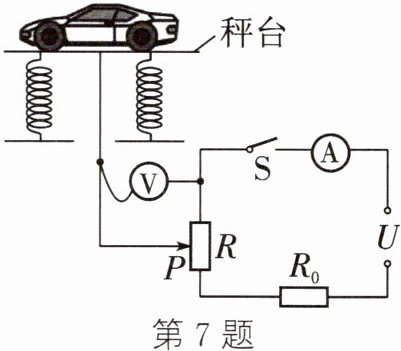

7. (2024·广州)如图是地磅工作原理示意图,秤台连在竖直弹簧上,电路与恒压电源连接。未称量时,滑动变阻器 R 的滑片 P 在最上端,称量时,滑片 P 向下滑动。闭合开关 S,车辆总质量越大时()

A. 电压表的示数越大
B. 电压表的示数越小
C. 电流表的示数越大
D. 电流表的示数越小

A

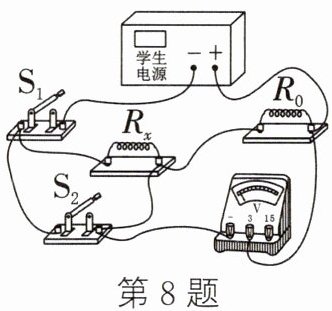

8. 小阳利用一块电压表和阻值已知的电阻$R_{0}测量电阻R_{x}$的阻值。他选择了满足实验要求的器材,连接了如图所示的实验电路后进行了如下操作:闭合开关$S_{1}和S_{2}$,读出电压表的示数为$U_{1}$;闭合开关$S_{1}$,断开开关$S_{2}$,读出电压表的示数为$U_{2}$。则用$U_{1}$、$U_{2}和R_{0}表示出待测电阻R_{x}$的表达式为()

A. $R_{x}= \frac {U_{1}}{U_{2}}R_{0}$
B. $R_{x}= \frac {U_{2}}{U_{1}-U_{2}}R_{0}$
C. $R_{x}= \frac {U_{1}-U_{2}}{U_{2}}R_{0}$
D. $R_{x}= \frac {U_{1}-U_{2}}{U_{1}}R_{0}$

C

9. (2024·福建)探究电流与电压、电阻的关系,器材有:电源(恒为 4V)、电压表(0~3V)、电流表(0~0.6A)、电阻 R(5Ω、10Ω、20Ω)、滑动变阻器(“20Ω 2A”)、开关、导线若干。

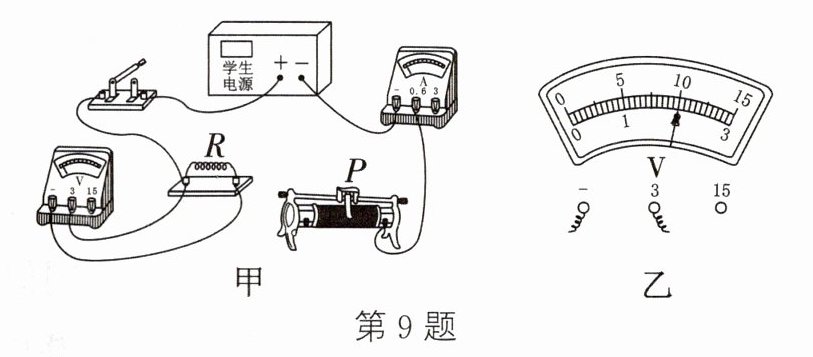

(1) 用笔画线代替导线将图甲的实物电路连接完整。闭合开关前,将滑动变阻器滑片 P 移到最____端,起到____的作用。
(2) 闭合开关,电流表示数为零,电压表示数等于电源电压,经检查电表完好,则电路故障可能是____。排除故障,继续实验。

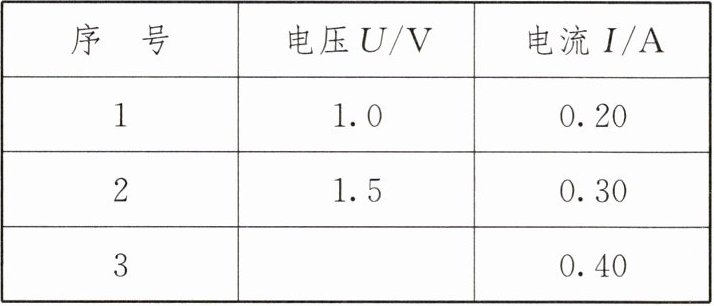

(3) 探究电流与电压的关系,实验数据如上表,其中第 3 次实验的电压表示数如图乙所示,为____V。分析数据可得:电阻不变时,电流跟电压成____。实验中所选的电阻阻值为____Ω。
(4) 探究电流与电阻的关系,将 5Ω 电阻接入电路,记录电流表示数为 0.30A;将电阻更换为 10Ω,移动滑片直至电压表示数为____V,记录电流表示数;再将电阻更换为 20Ω,发现无法完成实验。从本实验可行性与安全性考虑,应控制电阻两端的电压范围为____。

(1) 如图所示 左 保护电路 (2) 电阻 R 断路(R 接触不良、R 开路) (3) 2.0 正比 5 (4) 1.5 2~3V
