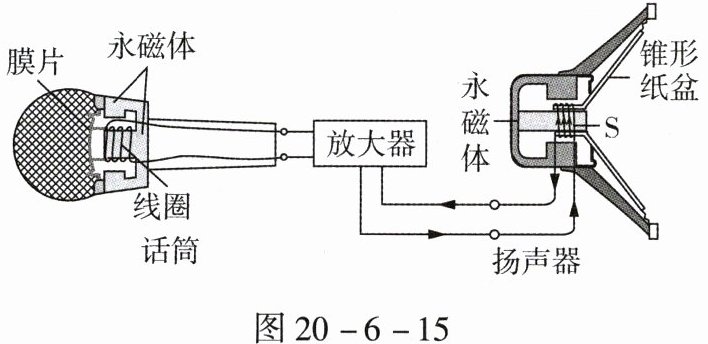

3. (2024,无锡)图20-6-15是动圈式话筒(麦克风)和扬声器(喇叭)的构造示意图,当人对着话筒说话时,声音使膜片振动,与膜片相连的线圈在磁场中运动,产生随声音变化的电流。它的工作原理是。变化的电流经放大器放大后通过扬声器的线圈,通电线圈就在磁场中来回振动,带动纸盆发出了声音,扬声器就发出声音。扬声器的工作原理与(选填“发电机”或“电动机”)的工作原理相似。当电流方向如图20-6-15所示时,线圈向左运动,那么当电流方向改变时,线圈将向运动,话筒在电路中相当于(选填“电源”或“用电器”)。

电磁感应现象　电动机　右　电源

4. 图20-6-16是动圈式话筒的构造示意图,下列说法正确的是()。
①此过程电能转化为机械能
②线圈切割磁感线产生感应电流
③动圈式话筒利用了电磁感应原理
④动圈式话筒工作原理可制作电动机

A.①②
B.②③
C.③④
D.①④

B

动圈式话筒工作时，声波使膜片振动，带动线圈在永磁体的磁场中做切割磁感线运动，从而产生感应电流，利用了电磁感应原理。此过程是机械能转化为电能，与发电机原理相同，而非电动机。故②③正确，①④错误。
B

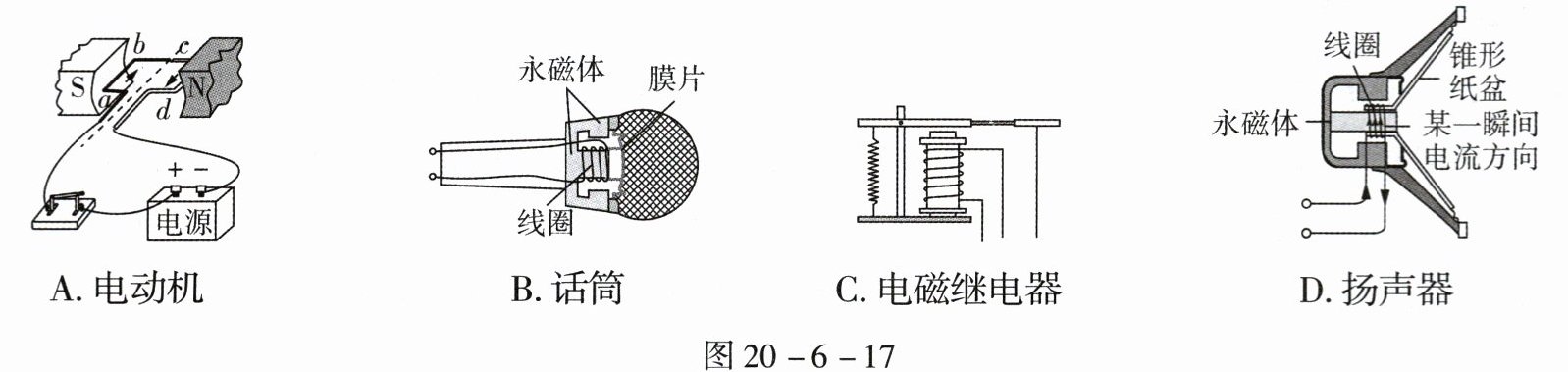

5. (2022,荆州)我国高铁的动车组采用了“再生制动”技术。原理是进站前先停止供电,在关闭电源后,电动机的线圈随车轮一起转动,闭合线圈的一部分在磁场中做切割磁感线运动产生感应电流。下列与“再生制动”技术原理相同的是()。

A.电动机
B.话筒
C.电磁继电器
D.扬声器

B

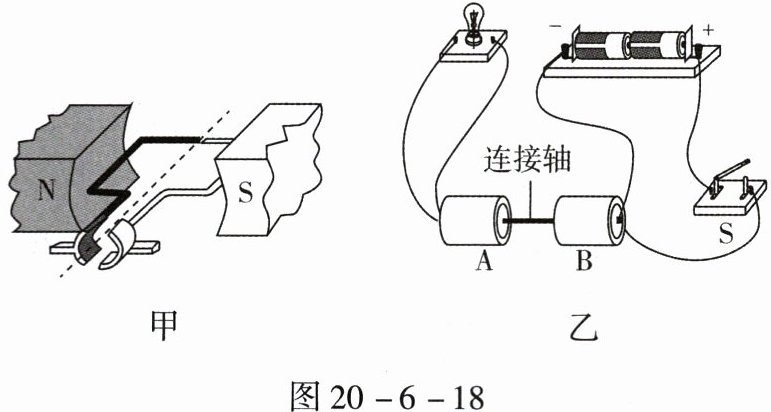

6. (2024,牡丹江)小丹做了一个有趣的实验,如图20-6-18乙所示,她将两个相同的玩具电机A、B的转轴用塑料管连接起来,图20-6-18甲是电机A、B简易结构的示意图。
(1)如图20-6-18乙所示,闭合开关S,电流通过电机B,B中线圈在磁场中会受到的作用转动起来,带动电机A中线圈转动,小灯泡发光。此时,电机A相当于(选填“用电器”“开关”或“电源”),这是利用了原理。
(2)若想改变电机B中线圈的转动方向,可以通过改变来实现。
(3)当电机B中线圈转动方向改变时,电机A中线圈的转动方向也随之改变,通过小灯泡的电流方向(选填“会”或“不会”)改变。在电机A所在电路中添加(一种器材),用来判断电路中电流方向是否改变。

(1)力　电源　电磁感应　
(2)电流方向
(3)会　发光二极管
