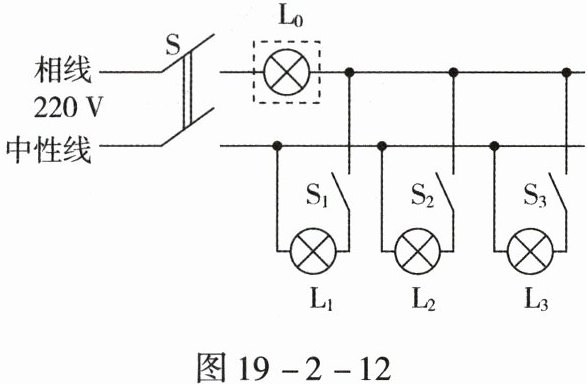

2. 电工师傅常用一只额定电压为220V的灯泡L₀(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况,如图19-2-12所示。当S闭合后,分别闭合支路开关$S_1、$$S_2、$$S_3($每次只能闭合其中之一)时,可能出现以下三种情况,试判断(均选填“短路”“断路”或“正常”)：
(1)L₀不亮,说明该支路
(2)L₀正常发光,说明该支路
(3)L₀发光呈暗红色,说明该支路
(1)L₀不亮,说明该支路
断路
。(2)L₀正常发光,说明该支路
短路
。(3)L₀发光呈暗红色,说明该支路
正常
。答案
(1)断路
(2)短路
(3)正常
【解析】
(1)当L₀不亮时，说明该支路是断路状态；
(2)当L₀能正常发光时，说明L₀两端电压为220V，该支路发生了短路；
(3)当L₀发光呈暗红色时，L₀与灯泡是串联的，两个灯分得的电压均小于220V，故不能正常发光，反而说明该支路是正常的。

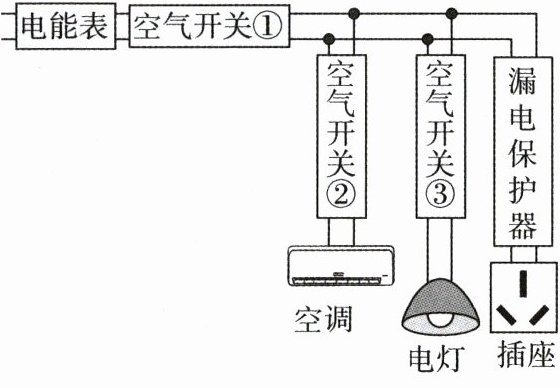

3. 图19-2-13是某住宅户内配电系统的方框图,结合方框图,下列分析正确的是(
A.空气开关①跳闸时,电路一定发生了短路
B.空调电流过大时,漏电保护器会迅速切断电流
C.漏电保护器切断电流时,空调和电灯不能工作
D.更换电灯的灯泡时,只需断开空气开关③即可
D
)。A.空气开关①跳闸时,电路一定发生了短路
B.空调电流过大时,漏电保护器会迅速切断电流
C.漏电保护器切断电流时,空调和电灯不能工作
D.更换电灯的灯泡时,只需断开空气开关③即可
答案
D 【解析】空气开关①跳闸，说明用电器的总功率过大或电路短路，选项A错误；当空调电流过大时，空气开关②会跳闸，选项B错误；漏电保护器断开电路时，因为并联电路互不影响，所以空调和电灯能工作，选项C错误；更换灯泡时，应先断开控制灯泡的空气开关③，防止发生触电事故，选项D正确。
4. 通常情况下,测电笔内部的大电阻阻值约一百万欧姆,正确使用测电笔判断家庭电路相线时,试估算通过人体的电流,大约是(
$A. 2×10⁻^2A$
$B. 2×10⁻^3A$
$C. 2×10⁻^4A$
$D. 2×10⁻^5A$
C
)。$A. 2×10⁻^2A$
$B. 2×10⁻^3A$
$C. 2×10⁻^4A$
$D. 2×10⁻^5A$
答案
C 【解析】根据欧姆定律得I=U/R=220V/10⁶Ω=2.2×10⁻⁴A。

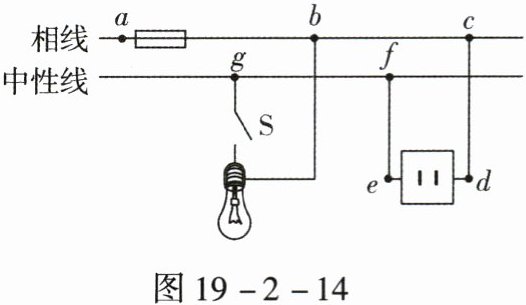

5. 小敏同学按电路图19-2-14连接了一个模拟家庭电路。开关S闭合后,灯泡能正常发光,用测电笔检测插座的两孔,氖管均不发光。针对该模拟电路,有四位同学发表了以下的观点,你认为正确的是(
A.小华说：保险丝是用电阻较大、熔点较高的材料制成的
B.小龙说：灯泡能正常发光,所以灯泡的连接是安全、合理的
C.小丽说：插座无法正常工作,原因可能是c、d间断路
D.小潇说：插座无法正常工作,原因可能是a、b间断路
C
)。A.小华说：保险丝是用电阻较大、熔点较高的材料制成的
B.小龙说：灯泡能正常发光,所以灯泡的连接是安全、合理的
C.小丽说：插座无法正常工作,原因可能是c、d间断路
D.小潇说：插座无法正常工作,原因可能是a、b间断路
答案
C 【解析】保险丝是用电阻比较大、熔点比较低的材料制作的，选项A错误；家庭电路中，为确保安全用电，控制灯泡的开关应该接在相线与灯泡之间，选项B错误；如果a、b间断路，则电路中灯泡也不能正常工作，如果c、d间断路，灯泡能正常工作，相线中的电流不能到达插座的右孔，用测电笔检测插座的两孔，氖管均不发光，符合题意，故选项C正确，选项D错误。
