6. 在如图所示的电路中,电源电压保持不变,闭合开关S,电路正常工作一段时间后,发现电路中至少有一个电表的示数突然变大,只有一个故障且发生在电阻$R_{1}或R_{2}$处,其他元件仍保持完好.
(1)用一个完好的小灯泡替换$R_{2}$后,小灯泡____(选填“一定发光”或“可能发光”).
(2)在原故障电路中,将电流表A与$R_{1}$位置互换后,电压表V的示数不发生变化,电路中存在的故障可能是____或____.

(1)一定发光 (2)$R_{2}$断路 $R_{1}$短路 解析：(1)由题图可知，两个电阻串联，电压表测量$R_{2}$两端的电压，若只有电流表的示数变大，则$R_{2}$短路，用完好的小灯泡替换$R_{2}$后，小灯泡会发光；若只有电压表示数变大，则$R_{2}$断路，用完好的小灯泡替换$R_{2}$后，小灯泡会发光；若电流表和电压表示数同时变大，则$R_{1}$短路，用完好的小灯泡替换$R_{2}$后，小灯泡能够发光。由以上分析可知，用一个完好的小灯泡替换$R_{2}$后，小灯泡一定发光。(2)若将电流表A与$R_{1}$位置互换后，电压表测量电源电压，电压表的示数不变，说明原来$R_{2}$两端的电压等于电源电压，则故障可能是$R_{2}$断路或$R_{1}$短路。

1. 在如图所示的电路中,电源电压保持不变,电路出现断路故障,且故障发生在电阻$R_{1}或R_{2}$处.
(1)开关S从断开到闭合时,若三个电表中仅一个电表的指针位置发生改变,则该电表是____,电路的故障发生在____处.
(2)开关S从断开到闭合时,若三个电表的指针位置均没有发生改变,则电路的故障可能是____.
(3)若S闭合时,$R_{1}或R_{2}$只有一个断路,则三个电表中示数一定大于零的是____.

(1)$A_{1}$ $R_{2}$ (2)$R_{1}$断路或$R_{1}$、$R_{2}$同时断路 (3)电压表V和电流表$A_{1}$ 解析：由题图可知，当开关S断开时，$R_{1}$没有接入电路，电路为$R_{2}$的简单电路，两个电流表均测通过$R_{2}$的电流，电压表测电源电压；当开关S闭合后，两个电阻并联，电压表测电源电压，电流表$A_{2}$测$R_{2}$所在支路的电流，电流表$A_{1}$测干路电流。若$R_{1}$断路，闭合开关S前，三个电表均有示数，闭合开关S后，电路仍为$R_{2}$的简单电路，三个电表的示数均不变，符合题(2)中情况；若$R_{2}$断路，闭合开关S前，只有电压表有示数且等于电源电压，闭合开关S后，电路为$R_{1}$的简单电路，电压表测电源电压，示数不变，电流表$A_{1}$有示数，电流表$A_{2}$仍然没有示数，只有一个电表示数发生变化，符合题(1)中的情况；若$R_{1}$与$R_{2}$同时断路，闭合开关S前，只有电压表有示数且等于电源电压，闭合开关S后，两个电流表仍没有示数，电压表仍有示数且等于电源电压，三个电表示数都不变，符合题(2)中的情况。(1)若三个电表中仅一个电表的指针位置发生改变，则该电表是电流表$A_{1}$，电路的故障发生在$R_{2}$处。(2)若三个电表的指针位置均没有发生改变，则故障为$R_{1}$断路或$R_{1}$、$R_{2}$同时断路。(3)无论是$R_{1}$还是$R_{2}$断路，必有一个连入电路，所以电压表V及电流表$A_{1}$的示数不会为零。

2. 如图所示,灯$L_{1}$、$L_{2}$完全相同,闭合开关S,发现只有一盏灯亮,且一个电表示数正常,另一个电表几乎没有示数.若电路中只有一处故障,则下列判断合理的是 ()
①灯$L_{1}$断路 ②灯$L_{1}$短路 ③灯$L_{2}$断路 ④灯$L_{2}$短路


A. ①②
B. ③
C. ①②④
D. ②③④

B 解析：根据题图可知，两个灯泡并联，电流表A测量通过$L_{2}$的电流，电压表测量电源电压；闭合开关S，发现只有一盏灯亮，这说明一条支路中出现了断路故障，由于电压表始终测量的是电源电压，所以电压表示数正常，则电流表的示数变为零，因此故障是灯$L_{2}$断路，B符合题意。

3. 在如图所示的电路中,电源电压不变,闭合开关后,灯都发光.一段时间后,其中一盏灯突然熄灭,而电流表、电压表的示数不变,产生这一现象的原因可能是 ()


A. 灯$L_{1}$短路
B. 灯$L_{2}$短路
C. 灯$L_{1}$断路
D. 灯$L_{2}$断路

D 解析：根据题图可知，两灯是并联的，电压表测量电源电压，电流表测量通过灯$L_{1}$的电流；突然有一盏灯熄灭了，两个电表示数不变，说明$L_{1}$是完好的，若$L_{2}$短路，则电源被短路，电流表被烧坏，则故障可能是$L_{2}$断路了，D正确。

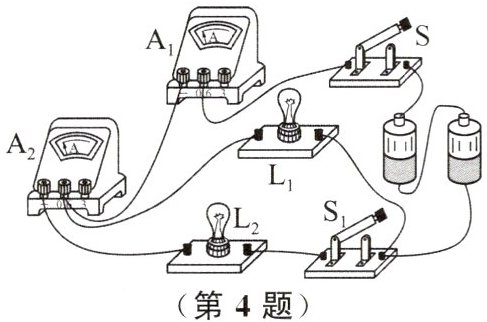

4. 如图所示,当开关S和$S_{1}$都闭合时,灯$L_{1}$、$L_{2}$均正常发光,电流表都有示数;突然一盏灯熄灭了,此时两个电流表的示数都变小,则电路故障可能是 ()


A. 灯$L_{1}$短路
B. 灯$L_{2}$短路
C. 灯$L_{1}$断路
D. 灯$L_{2}$断路

D 解析：由题图可知，灯$L_{1}$、$L_{2}$并联，$A_{1}$测干路电流，$A_{2}$测通过$L_{2}$的电流，若灯$L_{1}$短路，则电源被短路，两盏灯都不会发光，A错误；若灯$L_{2}$短路，则电源被短路，两盏灯都不会发光，B错误；若灯$L_{1}$断路，则$L_{1}$熄灭，$L_{2}$发光，电流表$A_{2}$的示数不变，C错误；若灯$L_{2}$断路，则$L_{2}$熄灭，$L_{1}$发光，此时电流表$A_{2}$示数为零，即示数变小，$A_{1}$原来测的是通过两盏灯的总电流，现在测的是通过$L_{1}$的电流，故其示数也变小，D正确。

5. 在如图所示的电路中,$R_{1}$、$R_{2}$是定值电阻,开关S闭合一段时间后,电流表示数突然减小.用电压表检测电路,当电压表接a、b两点时,电压表无示数;接b、c两点时,电压表也无示数.则故障可能是 ()

A. $R_{1}$断路
B. a、c间导线断路
C. $R_{2}$断路
D. 电流表断路

D 解析：根据题图可知，电阻$R_{1}$、$R_{2}$并联，电流表测量的是干路电流；开关S闭合一段时间后，电流表示数突然减小，说明某一条支路或干路中出现了断路故障；当电压表接a、b两点时，电压表无示数，说明a到电源负极之间或b到电源正极之间的电路有断路故障；电压表接b、c两点时，电压表无示数，说明c到电源负极之间或b到电源正极之间的电路有断路故障；由上述分析可知，故障在干路上，可能是电流表断路，D正确。
