5. 如图所示,粗心的小明把电流表并联接在了灯$\mathrm{L}_{1}$的两端,此时如果闭合开关,一定会发生的情况是（
A.电源短路
B.电流表损坏
C.灯$\mathrm{L}_{1}$不亮
D.灯$\mathrm{L}_{2}$的灯丝烧断
C
）A.电源短路
B.电流表损坏
C.灯$\mathrm{L}_{1}$不亮
D.灯$\mathrm{L}_{2}$的灯丝烧断
答案
5. C
解析:电流表的电阻极小,在电路中相当于导线,所以把电流表并联在灯L₁的两端时,会使灯L₁短路,所以灯L₁一定不亮;此时电路中还有一只灯泡L₂,没有造成电源短路,电流表与灯L₂不会被烧坏,灯L₂发光.
解析:电流表的电阻极小,在电路中相当于导线,所以把电流表并联在灯L₁的两端时,会使灯L₁短路,所以灯L₁一定不亮;此时电路中还有一只灯泡L₂,没有造成电源短路,电流表与灯L₂不会被烧坏,灯L₂发光.
解析
【分析】
拿到这道题首先要回忆电流表的核心特性：电流表内阻极小，在电路里等效为一根导线。接下来先梳理电路结构：电流表并联在L₁两端，相当于用导线直接跨接在L₁的两个接线柱上，首先会让L₁被短路，几乎没有电流通过L₁。之后再看整个电路的完整通路：电流从电源正极出发，经过L₂、电流表、开关回到电源负极，电路中L₂仍然是串联在电路里的，并没有出现电源正负极直接被导线连通的情况，所以不会发生电源短路，电路电流也在L₂的正常工作范围内。最后逐一比对四个选项，就能选出必然发生的现象。
【解析】
电流表的内阻极小，在电路中相当于导线：
1. 当电流表并联在L₁两端时，电流优先从电流表流过，几乎没有电流经过L₁，因此L₁被短路，灯L₁一定不亮。
2. 此时电路的完整通路为：电源正极→L₂→电流表→开关→电源负极，L₂仍然接入电路，不存在电源正负极直接连通的电源短路故障，电路总电阻等于L₂的电阻，电流属于L₂的正常工作电流，因此电流表不会损坏，L₂的灯丝也不会烧断。
综上，只有灯L₁不亮是一定会发生的情况。
【答案】C
【知识点】
电流表的使用，局部短路
【点评】
本题容易误选A选项，很多同学看到电流表并联就直接判定电源短路，忽略了电路中L₂仍然串联在干路中，要注意区分用电器局部短路和电源整体短路的差异，分析电路时要完整排查全部通路的元件组成。
【难度系数】
0.7
拿到这道题首先要回忆电流表的核心特性：电流表内阻极小，在电路里等效为一根导线。接下来先梳理电路结构：电流表并联在L₁两端，相当于用导线直接跨接在L₁的两个接线柱上，首先会让L₁被短路，几乎没有电流通过L₁。之后再看整个电路的完整通路：电流从电源正极出发，经过L₂、电流表、开关回到电源负极，电路中L₂仍然是串联在电路里的，并没有出现电源正负极直接被导线连通的情况，所以不会发生电源短路，电路电流也在L₂的正常工作范围内。最后逐一比对四个选项，就能选出必然发生的现象。
【解析】
电流表的内阻极小，在电路中相当于导线：
1. 当电流表并联在L₁两端时，电流优先从电流表流过，几乎没有电流经过L₁，因此L₁被短路，灯L₁一定不亮。
2. 此时电路的完整通路为：电源正极→L₂→电流表→开关→电源负极，L₂仍然接入电路，不存在电源正负极直接连通的电源短路故障，电路总电阻等于L₂的电阻，电流属于L₂的正常工作电流，因此电流表不会损坏，L₂的灯丝也不会烧断。
综上，只有灯L₁不亮是一定会发生的情况。
【答案】C
【知识点】
电流表的使用，局部短路
【点评】
本题容易误选A选项，很多同学看到电流表并联就直接判定电源短路，忽略了电路中L₂仍然串联在干路中，要注意区分用电器局部短路和电源整体短路的差异，分析电路时要完整排查全部通路的元件组成。
【难度系数】
0.7
6. 如图所示,M、N表示一个电流表的两个接线柱,a、b、c、d表示电路中的四个连接点,若想用此电流表测量通过小灯泡的电流,则下列连接方式正确的是（
A.M 接 a,N 接 b
B.M 接 d,N 接 a
C.M 接 c,N 接 d
D.M 接 d,N 接 c
C
）A.M 接 a,N 接 b
B.M 接 d,N 接 a
C.M 接 c,N 接 d
D.M 接 d,N 接 c
答案
6. C
解析:电流表与小灯泡串联,电流应从电流表的正接线柱流入,负接线柱流出,所以可以将电流表连接在c、d间或者b、d间,则M接b或c,N接d.
解析:电流表与小灯泡串联,电流应从电流表的正接线柱流入,负接线柱流出,所以可以将电流表连接在c、d间或者b、d间,则M接b或c,N接d.
解析
【分析】
要解决这道题，核心是紧扣电流表的两条基础使用规则来推导：第一，电流表必须和被测的小灯泡串联，绝对不能并联在灯泡两端，否则会短路灯泡甚至电源；第二，电流必须从电流表标注“+”的正接线柱M流入，从标注“-”的负接线柱N流出，接反会导致指针反向偏转损坏电表。我们先排除所有并联的错误接法，再核对剩余选项的电流流向是否符合“正进负出”的要求，就能快速选出正确答案。
【解析】
根据电流表的使用规则逐一排查选项：
1. 选项A：M接a、N接b，此时电流表直接并联在小灯泡两端，会短路小灯泡，不符合电流表串联的使用要求，接法错误。
2. 选项B：M接d、N接a，电流会从电流表的负接线柱N流入、正接线柱M流出，正负接线柱接反，接法错误。
3. 选项C：M接c、N接d，此时电流表和小灯泡串联，完整电流路径为：电源正极→小灯泡→c点→电流表正接线柱M流入→电流表负接线柱N流出→d点→开关S→电源负极，完全符合电流表的使用规范，可以正确测量小灯泡的电流，接法正确。
4. 选项D：M接d、N接c，电流会从电流表的负接线柱N流入、正接线柱M流出，正负接线柱接反，接法错误。
综上，只有C选项的连接方式正确。
【答案】C
【知识点】电流表使用规则，串联电路
【点评】本题是电流表基础使用的典型考题，易错点是只关注串联要求，忽略“正进负出”的接线要求误选D，解题时需要同时满足串联在被测电路、电流从正接线柱流入负接线柱流出两个条件，才能得到正确结果。
【难度系数】0.8
要解决这道题，核心是紧扣电流表的两条基础使用规则来推导：第一，电流表必须和被测的小灯泡串联，绝对不能并联在灯泡两端，否则会短路灯泡甚至电源；第二，电流必须从电流表标注“+”的正接线柱M流入，从标注“-”的负接线柱N流出，接反会导致指针反向偏转损坏电表。我们先排除所有并联的错误接法，再核对剩余选项的电流流向是否符合“正进负出”的要求，就能快速选出正确答案。
【解析】
根据电流表的使用规则逐一排查选项：
1. 选项A：M接a、N接b，此时电流表直接并联在小灯泡两端，会短路小灯泡，不符合电流表串联的使用要求，接法错误。
2. 选项B：M接d、N接a，电流会从电流表的负接线柱N流入、正接线柱M流出，正负接线柱接反，接法错误。
3. 选项C：M接c、N接d，此时电流表和小灯泡串联，完整电流路径为：电源正极→小灯泡→c点→电流表正接线柱M流入→电流表负接线柱N流出→d点→开关S→电源负极，完全符合电流表的使用规范，可以正确测量小灯泡的电流，接法正确。
4. 选项D：M接d、N接c，电流会从电流表的负接线柱N流入、正接线柱M流出，正负接线柱接反，接法错误。
综上，只有C选项的连接方式正确。
【答案】C
【知识点】电流表使用规则，串联电路
【点评】本题是电流表基础使用的典型考题，易错点是只关注串联要求，忽略“正进负出”的接线要求误选D，解题时需要同时满足串联在被测电路、电流从正接线柱流入负接线柱流出两个条件，才能得到正确结果。
【难度系数】0.8

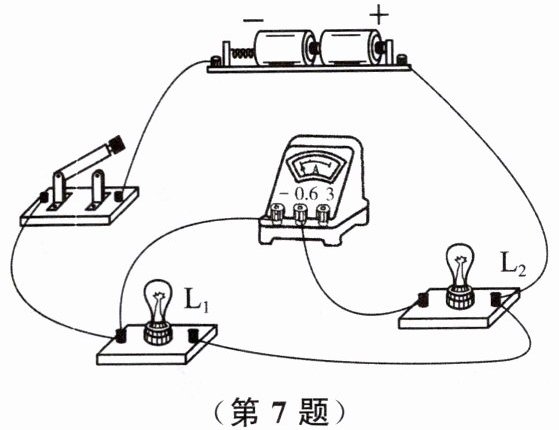

7. 如图所示的电路中,闭合开关,下列说法正确的是 （
A.灯$\mathrm{L}_{1}$与灯$\mathrm{L}_{2}$串联
B.电流表测通过灯$\mathrm{L}_{1}$的电流
C.电流表测通过灯$\mathrm{L}_{2}$的电流
D.灯$\mathrm{L}_{1}$被电流表短路不能发光
C
）A.灯$\mathrm{L}_{1}$与灯$\mathrm{L}_{2}$串联
B.电流表测通过灯$\mathrm{L}_{1}$的电流
C.电流表测通过灯$\mathrm{L}_{2}$的电流
D.灯$\mathrm{L}_{1}$被电流表短路不能发光
答案
7. C
解析:由题图可知,闭合开关,灯L₁与灯L₂并联,灯L₁没有被短路,电流表测的是通过L₂的电流.C正确.
解析:由题图可知,闭合开关,灯L₁与灯L₂并联,灯L₁没有被短路,电流表测的是通过L₂的电流.C正确.
解析
【分析】
解答这道实物电路识别题，我们可以按照以下思路一步步推导：
1. 首先从电源正极出发，沿着导线逐段梳理电流的所有流通路径，先判断两个灯泡的连接方式：电流从正极流出后会分成两条独立的支路，分别经过L₁和L₂，最终汇合回到电源负极，因此两灯是并联关系，直接排除A选项的串联结论。
2. 接下来观察电流表的串联位置：电流表所在的路径只和L₂重合，没有接入L₁所在的支路，因此电流表测量的是L₂支路的电流。
3. 最后验证是否存在短路：L₁所在支路有完整的通路，没有被导线直接短路，因此L₁可以正常发光，排除D选项。最后对比剩余选项，就能得到正确答案。
【解析】
我们逐段梳理电路的电流走向：
① 电流从电源正极流出后，到达灯泡L₂的右接线柱，在此处分为两条独立支路：
支路1：电流经过L₂的灯丝，从L₂左接线柱流出，接入电流表的正接线柱，从电流表负接线柱流出后经过开关，回到电源负极；
支路2：电流从L₂右接线柱通过导线直接流向L₁的右接线柱，经过L₁的灯丝，从L₁左接线柱流出后经过开关，回到电源负极。
② 由此可知：灯L₁和L₂是并联关系，电流表仅与L₂串联，因此电流表测量的是通过L₂的电流，L₁有独立的完整通路，不会被短路，可以正常发光。
逐个判断选项：
A选项：两灯是并联不是串联，错误；
B选项：电流表没有接入L₁支路，不测L₁的电流，错误；
C选项：电流表与L₂串联，测通过L₂的电流，正确；
D选项：L₁有独立通路，没有被短路，可以发光，错误。
【答案】
C
【知识点】
串并联电路判断，电流表的使用，短路的识别
【点评】
本题是初中电学入门的实物电路识别题，易错点是学生容易凭导线的视觉连接关系误判电流表测量对象，或是误以为L₁被短路，解题的核心技巧是沿着电流流向逐段梳理路径，就能清晰分辨支路的组成。
【难度系数】
0.6
解答这道实物电路识别题，我们可以按照以下思路一步步推导：
1. 首先从电源正极出发，沿着导线逐段梳理电流的所有流通路径，先判断两个灯泡的连接方式：电流从正极流出后会分成两条独立的支路，分别经过L₁和L₂，最终汇合回到电源负极，因此两灯是并联关系，直接排除A选项的串联结论。
2. 接下来观察电流表的串联位置：电流表所在的路径只和L₂重合，没有接入L₁所在的支路，因此电流表测量的是L₂支路的电流。
3. 最后验证是否存在短路：L₁所在支路有完整的通路，没有被导线直接短路，因此L₁可以正常发光，排除D选项。最后对比剩余选项，就能得到正确答案。
【解析】
我们逐段梳理电路的电流走向：
① 电流从电源正极流出后，到达灯泡L₂的右接线柱，在此处分为两条独立支路：
支路1：电流经过L₂的灯丝，从L₂左接线柱流出，接入电流表的正接线柱，从电流表负接线柱流出后经过开关，回到电源负极；
支路2：电流从L₂右接线柱通过导线直接流向L₁的右接线柱，经过L₁的灯丝，从L₁左接线柱流出后经过开关，回到电源负极。
② 由此可知：灯L₁和L₂是并联关系，电流表仅与L₂串联，因此电流表测量的是通过L₂的电流，L₁有独立的完整通路，不会被短路，可以正常发光。
逐个判断选项：
A选项：两灯是并联不是串联，错误；
B选项：电流表没有接入L₁支路，不测L₁的电流，错误；
C选项：电流表与L₂串联，测通过L₂的电流，正确；
D选项：L₁有独立通路，没有被短路，可以发光，错误。
【答案】
C
【知识点】
串并联电路判断，电流表的使用，短路的识别
【点评】
本题是初中电学入门的实物电路识别题，易错点是学生容易凭导线的视觉连接关系误判电流表测量对象，或是误以为L₁被短路，解题的核心技巧是沿着电流流向逐段梳理路径，就能清晰分辨支路的组成。
【难度系数】
0.6

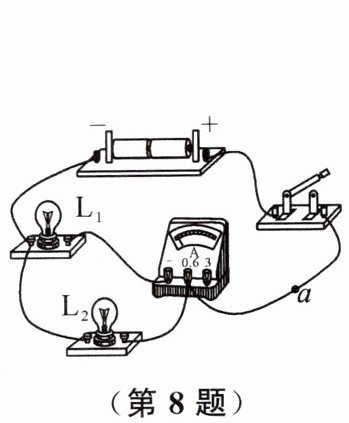

8. 在如图所示的电路中,闭合开关时,下列说法正确的是（
A.灯$\mathrm{L}_{1}$与灯$\mathrm{L}_{2}$串联
B.开关只能控制灯$\mathrm{L}_{2}$
C.电流表测通过灯$\mathrm{L}_{1}$的电流
D.电流从电流表经$a$点流向开关
C
）A.灯$\mathrm{L}_{1}$与灯$\mathrm{L}_{2}$串联
B.开关只能控制灯$\mathrm{L}_{2}$
C.电流表测通过灯$\mathrm{L}_{1}$的电流
D.电流从电流表经$a$点流向开关
答案
8. C
解析:由题图可知,闭合开关时,两个灯泡并联,A错误;开关在干路中,控制整个电路,B错误;电流表和灯L₁串联,因此电流表测的是通过L₁的电流,C正确;电流从开关经a点流向电流表,D错误.
解析:由题图可知,闭合开关时,两个灯泡并联,A错误;开关在干路中,控制整个电路,B错误;电流表和灯L₁串联,因此电流表测的是通过L₁的电流,C正确;电流从开关经a点流向电流表,D错误.
解析
【分析】
做这道实物电路题时，我们首先从电源正极出发，沿着导线梳理完整的电流路径：电流从电源正极流出，先经过开关，到达a点后分为两条独立支路，第一条支路依次经过电流表、灯泡L₁回到电源负极，第二条支路直接经过灯泡L₂回到电源负极。接下来对照每个选项逐一验证排除：先根据路径数量判断电路是串联还是并联，再根据开关所在位置判断它的控制范围，接着根据电流表的串联对象判断测量的电流，最后结合电流从正极流向负极的规律判断a点附近的电流方向，就能选出正确答案。
【解析】
我们先梳理电路的完整电流走向，再逐一分析选项：
1. 电流从电源正极流出，经过开关后到达a点，在此处分为两条独立支路：
支路1：a点 → 电流表 → 灯泡L₁ → 电源负极
支路2：a点 → 灯泡L₂ → 电源负极
2. 选项判断：
A选项：电路存在两条互不干扰的电流路径，因此L₁和L₂是并联关系，并非串联，A错误。
B选项：开关接在电流分流前的干路位置，可以同时控制两个灯泡的通断，并非只能控制L₂，B错误。
C选项：电流表和灯泡L₁串联在同一条支路上，因此电流表测量的就是通过L₁的电流，C正确。
D选项：根据梳理的电流走向，电流是从开关流出后经过a点，再流向电流表，并非从电流表经a点流向开关，D错误。
【答案】C
【知识点】串并联电路判断，电流表使用，电流方向
【点评】本题是初中电学实物图识别的基础题型，核心考察通过电流路径分析电路的能力，不少同学容易误判电流表的测量对象，解题时顺着电源正极逐步描出所有电流分支，就能快速排除错误选项，避免出错。
【难度系数】0.7
做这道实物电路题时，我们首先从电源正极出发，沿着导线梳理完整的电流路径：电流从电源正极流出，先经过开关，到达a点后分为两条独立支路，第一条支路依次经过电流表、灯泡L₁回到电源负极，第二条支路直接经过灯泡L₂回到电源负极。接下来对照每个选项逐一验证排除：先根据路径数量判断电路是串联还是并联，再根据开关所在位置判断它的控制范围，接着根据电流表的串联对象判断测量的电流，最后结合电流从正极流向负极的规律判断a点附近的电流方向，就能选出正确答案。
【解析】
我们先梳理电路的完整电流走向，再逐一分析选项：
1. 电流从电源正极流出，经过开关后到达a点，在此处分为两条独立支路：
支路1：a点 → 电流表 → 灯泡L₁ → 电源负极
支路2：a点 → 灯泡L₂ → 电源负极
2. 选项判断：
A选项：电路存在两条互不干扰的电流路径，因此L₁和L₂是并联关系，并非串联，A错误。
B选项：开关接在电流分流前的干路位置，可以同时控制两个灯泡的通断，并非只能控制L₂，B错误。
C选项：电流表和灯泡L₁串联在同一条支路上，因此电流表测量的就是通过L₁的电流，C正确。
D选项：根据梳理的电流走向，电流是从开关流出后经过a点，再流向电流表，并非从电流表经a点流向开关，D错误。
【答案】C
【知识点】串并联电路判断，电流表使用，电流方向
【点评】本题是初中电学实物图识别的基础题型，核心考察通过电流路径分析电路的能力，不少同学容易误判电流表的测量对象，解题时顺着电源正极逐步描出所有电流分支，就能快速排除错误选项，避免出错。
【难度系数】0.7

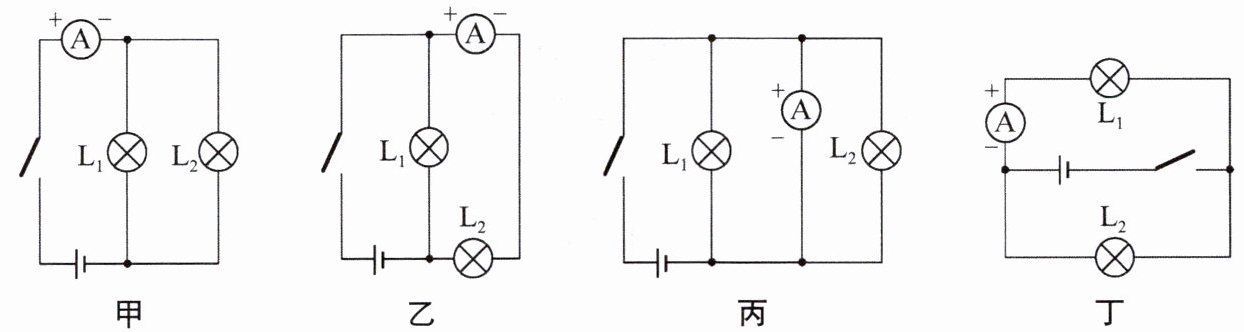

9. 观察如图所示的四个电路,在如图甲所示的电路中,电流表测的是
干路
(选填“干路”“通过 $\mathrm{L}_1$ 的”或“通过 $\mathrm{L}_2$ 的”,下同)电流;在如图乙所示的电路中,电流表测的是通过L₂的
电流;在如图丙所示的电路中,出现的错误是电流表与电源两极相连,造成电源短路
;在如图丁所示的电路中,出现的错误是电流表的正、负接线柱接反了
.答案
9. 干路 通过L₂的 电流表与电源两极相连,造成电源短路 电流表的正、负接线柱接反了
解析:在题图甲所示的电路中,L₁和L₂并联,电流表在干路中,所以电流表测的是干路电流;在题图乙所示的电路中,L₁和L₂并联,电流表在L₂所在的支路上,所以电流表测的是通过L₂的电流;在题图丙所示的电路中,电流表与电源两极相连,造成电源短路,损坏电源;在题图丁所示的电路中,出现的错误是电流表的正、负接线柱接反了.
解析:在题图甲所示的电路中,L₁和L₂并联,电流表在干路中,所以电流表测的是干路电流;在题图乙所示的电路中,L₁和L₂并联,电流表在L₂所在的支路上,所以电流表测的是通过L₂的电流;在题图丙所示的电路中,电流表与电源两极相连,造成电源短路,损坏电源;在题图丁所示的电路中,出现的错误是电流表的正、负接线柱接反了.
解析
【分析】
我们解题时首先要牢记电流表的三条核心使用规则：1.电流表必须串联在被测电路中；2.电流要从电流表的正接线柱流入，负接线柱流出；3.绝对不允许不经过用电器将电流表直接接在电源两极上，否则会造成电源短路。接下来逐个分析四个电路：首先判断甲图中电流表的位置，看它是在干路还是某条支路，确定测量对象；再看乙图中电流表和哪个灯泡串联，确定测量的是对应灯泡的电流；接着观察丙图的电流表连接方式，判断是否违反使用规则；最后检查丁图中电流流入电流表的方向，判断接线是否正确。
【解析】
1. 甲电路中，$\mathrm{L}_1$和$\mathrm{L}_2$并联，电流表串联在干路位置，所有电流都要先经过电流表再分流到两个灯泡支路，因此电流表测量的是干路电流。
2. 乙电路中，$\mathrm{L}_1$和$\mathrm{L}_2$并联，电流表与$\mathrm{L}_2$串联在同一条支路上，仅$\mathrm{L}_2$的电流经过电流表，因此电流表测量的是通过$\mathrm{L}_2$的电流。
3. 丙电路中，电流表两端直接通过导线连接到电源的正负极，没有串联任何用电器，相当于电流表直接接在电源两极，会造成电源短路，损坏电流表和电源，这是该电路的错误。
4. 丁电路中，电源正极流出的电流直接进入电流表的负接线柱，从电流表的正接线柱流出，违反了电流表“正进负出”的接线要求，因此错误是电流表的正、负接线柱接反了。
【答案】
干路；通过$\mathrm{L}_2$的；电流表与电源两极相连，造成电源短路；电流表的正、负接线柱接反了
【知识点】
电流表使用规则；并联电路电流路径；电源短路
【点评】
本题围绕电流表的基础使用设置四个典型场景，既考察了电流表测量对象的判断方法，也梳理了电流表使用过程中两类高频错误，能够帮助初学者快速掌握电流表的使用注意事项，夯实电路分析的基础能力。
【难度系数】
0.7
我们解题时首先要牢记电流表的三条核心使用规则：1.电流表必须串联在被测电路中；2.电流要从电流表的正接线柱流入，负接线柱流出；3.绝对不允许不经过用电器将电流表直接接在电源两极上，否则会造成电源短路。接下来逐个分析四个电路：首先判断甲图中电流表的位置，看它是在干路还是某条支路，确定测量对象；再看乙图中电流表和哪个灯泡串联，确定测量的是对应灯泡的电流；接着观察丙图的电流表连接方式，判断是否违反使用规则；最后检查丁图中电流流入电流表的方向，判断接线是否正确。
【解析】
1. 甲电路中，$\mathrm{L}_1$和$\mathrm{L}_2$并联，电流表串联在干路位置，所有电流都要先经过电流表再分流到两个灯泡支路，因此电流表测量的是干路电流。
2. 乙电路中，$\mathrm{L}_1$和$\mathrm{L}_2$并联，电流表与$\mathrm{L}_2$串联在同一条支路上，仅$\mathrm{L}_2$的电流经过电流表，因此电流表测量的是通过$\mathrm{L}_2$的电流。
3. 丙电路中，电流表两端直接通过导线连接到电源的正负极，没有串联任何用电器，相当于电流表直接接在电源两极，会造成电源短路，损坏电流表和电源，这是该电路的错误。
4. 丁电路中，电源正极流出的电流直接进入电流表的负接线柱，从电流表的正接线柱流出，违反了电流表“正进负出”的接线要求，因此错误是电流表的正、负接线柱接反了。
【答案】
干路；通过$\mathrm{L}_2$的；电流表与电源两极相连，造成电源短路；电流表的正、负接线柱接反了
【知识点】
电流表使用规则；并联电路电流路径；电源短路
【点评】
本题围绕电流表的基础使用设置四个典型场景，既考察了电流表测量对象的判断方法，也梳理了电流表使用过程中两类高频错误，能够帮助初学者快速掌握电流表的使用注意事项，夯实电路分析的基础能力。
【难度系数】
0.7

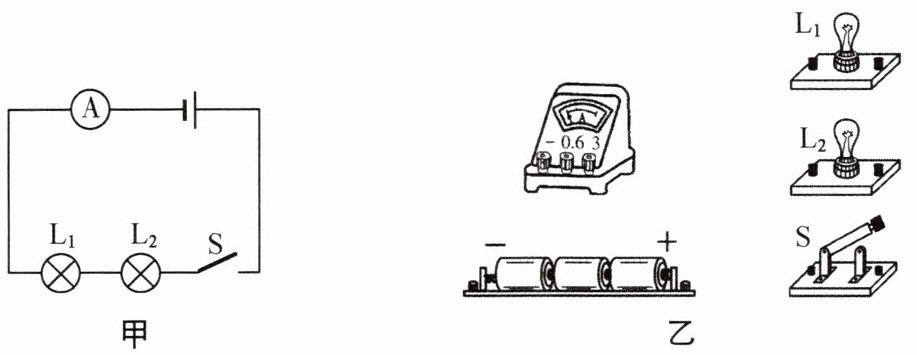

10. 如图甲所示为测量通过小灯泡的电流的电路图,请在图乙中连接对应的实物电路(电流表选用$0∼0.6\ \mathrm{A}$的量程).
答案
10. 如图所示
解析:由题图甲可知,L₁和L₂串联,据此连接实物电路.
解析
【分析】
首先先观察图甲的电路图，判断电路连接方式：两个灯泡L₁、L₂和电流表、开关S是串联关系，电流只有一条路径。接下来按照“电流流向法”来连接实物：第一步从电源的正极出发，顺着电流的走向，依次串联接入开关S、灯泡L₂、灯泡L₁，之后连接电流表，最后回到电源负极。要注意题目要求电流表选用0~0.6A量程，必须保证电流从电流表的正接线柱流入、负接线柱流出，不能接反接线柱，同时连线过程中导线不要交叉，所有导线端点都要接在元件的接线柱上。
【解析】
1. 梳理串联电路的电流路径：电源正极 → 开关S → 灯泡L₂ → 灯泡L₁ → 电流表 → 电源负极。
2. 电流表选择0~0.6A量程，将电流表的“0.6”接线柱作为电流流入端，“-”接线柱作为电流流出端，符合电流表“正进负出”的使用规则。
3. 按照上述路径，将所有实物元件首尾顺次连接，保证电路无断路、无电源短路的错误，完成实物电路连接。
【答案】
【知识点】
串联实物连接，电流表使用
【点评】
本题是基础的串联电路实物连线题，核心是先明确电路图的电流走向，重点考察电流表量程选择和正负接线柱的正确接法，连线时注意避免导线交叉，是初中电学入门的典型基础题型。
【难度系数】
0.7
首先先观察图甲的电路图，判断电路连接方式：两个灯泡L₁、L₂和电流表、开关S是串联关系，电流只有一条路径。接下来按照“电流流向法”来连接实物：第一步从电源的正极出发，顺着电流的走向，依次串联接入开关S、灯泡L₂、灯泡L₁，之后连接电流表，最后回到电源负极。要注意题目要求电流表选用0~0.6A量程，必须保证电流从电流表的正接线柱流入、负接线柱流出，不能接反接线柱，同时连线过程中导线不要交叉，所有导线端点都要接在元件的接线柱上。
【解析】
1. 梳理串联电路的电流路径：电源正极 → 开关S → 灯泡L₂ → 灯泡L₁ → 电流表 → 电源负极。
2. 电流表选择0~0.6A量程，将电流表的“0.6”接线柱作为电流流入端，“-”接线柱作为电流流出端，符合电流表“正进负出”的使用规则。
3. 按照上述路径，将所有实物元件首尾顺次连接，保证电路无断路、无电源短路的错误，完成实物电路连接。
【答案】
【知识点】
串联实物连接，电流表使用
【点评】
本题是基础的串联电路实物连线题，核心是先明确电路图的电流走向，重点考察电流表量程选择和正负接线柱的正确接法，连线时注意避免导线交叉，是初中电学入门的典型基础题型。
【难度系数】
0.7
