【学以致用3】如图所示，通电螺线管面向我们的一侧的线圈内的电流方向向（选填“上”或“下”），通电螺线管的右端是极。

上 S
[解析]电流从正极流出,沿左侧导线向上,通电螺线管面向我们的一侧线圈内的电流方向都向上;伸出右手,让四指弯曲方向与线圈内电流方向一致,则手背面向我们,拇指向左指,所以左端为N极,右端为S极。

【典例1】某实验小组用铁屑和小磁针来探究“通电螺线管外部磁场的方向”。

(1)在闭合开关前,小磁针静止时,N极指向地理的(选填“南极”或“北极”),说明地球周围存在磁场。

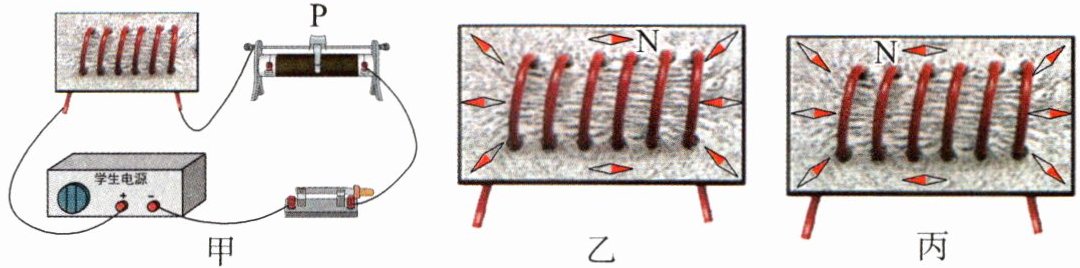

(2)在玻璃板上均匀地撒满铁屑,将螺线管连入电路,闭合开关,轻敲玻璃板面,观察到铁屑分布情况如图甲所示,铁屑的分布情况与磁体周围铁屑的分布情况相似。
(3)把小磁针放在通电螺线管四周不同的位置,小磁针静止时N极所指方向如图乙所示,对调电源的正、负极,闭合开关,小磁针静止时N极所指方向如图丙所示,说明通电螺线管两端的极性与的方向有关。
(4)实验时发现通电螺线管的磁场较弱,铁屑规则排列的效果不明显,为增强螺线管的磁场,可行的措施有(写出一种方法即可)。

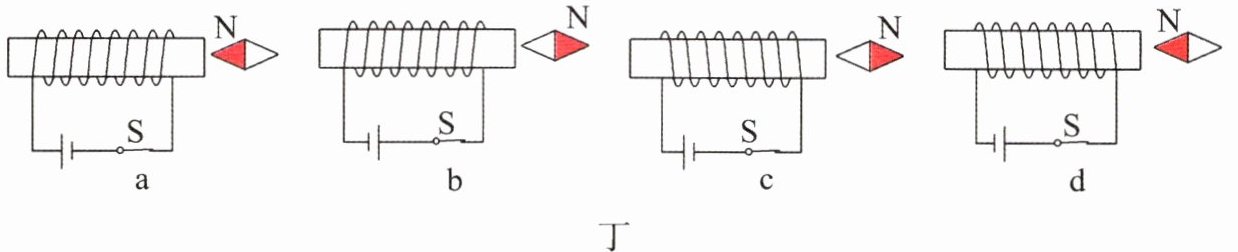

(5)为了研究通电螺线管的磁极性质,同学们一起对螺线管的电流方向和绕线方式进行了实验,得到了如图丁所示的四种情况。实验说明通电螺线管两端的极性只与有关。

[解析](1)开关闭合前,小磁针N极指向地理的北极,说明地球周围存在磁场。(2)通电螺线管周围铁屑的分布情况与条形磁体周围铁屑的分布情况相似。(3)将电源正、负极对调,小磁针的指向也改变了,说明通电螺线管两端的极性与电流方向有关。(4)通电螺线管的磁场较弱,铁屑规则排列的效果不明显,可以调节滑动变阻器的滑片,增大通电螺线管线圈中的电流,通电螺线管的磁性就会增强。(5)a和b(c和d)的绕线方式相同,线圈中电流方向不同,两者右端的磁极不同;a和d(b和c)的绕线方式不同,线圈中电流方向相同,两者右端的磁极相同,说明通电螺线管的极性只与它的电流方向有关。
[答案](1)北极 (2)条形 (3)电流 (4)调节滑动变阻器的滑片,增大通电螺线管线圈中的电流 (5)电流方向

解：
(1) 北极
(2) 条形
(3) 电流
(4) 调节滑动变阻器的滑片，增大通电螺线管线圈中的电流
(5) 电流方向
