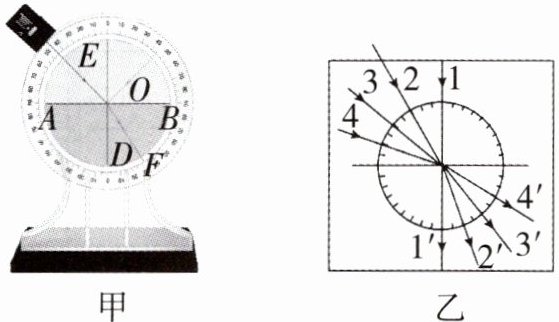

1 教材P63活动3.2改编 某小组选用了图甲中光源、水、水槽、可折转的光屏(带刻度)等器材，用于完成探究“光从空气射入水中时的折射规律”。

(1)使用可折转的光屏，是为了观察折射光线、入射光线和法线是否。
(2)图甲中，光从空气射入水中，入射点为O点，则折射角是(填“∠DOF”或“∠COE”)。
(3)光从空气射入水中，不断改变入射角，读出刻度盘上对应的折射角，将实验结果画在图乙中，其中1和1′、2和2′、3和3′、4和4′分别表示各入射光线和对应的折射光线的位置。由此可见，光从空气斜射入水中时，折射角随入射角的增大而，且折射角(填“大于”“等于”或“小于”)入射角；当光从空气垂直射入水中时，入射角为度，此时折射角(填“大于”“等于”或“小于”)入射角。
(4)若让光线沿1′、2′、3′和4′入射，发现折射光线恰好与其对应的入射光线重合，这一现象说明：在折射现象中，。

1. (1)在同一平面内 (2)∠DOF (3)增大 小于 0 等于 (4)光路可逆
【解析】 (1)使用可折转的光屏,是为了观察折射光线和入射光线是否在同一平面内,当折转光屏时,光屏上看不到折射光线,说明折射光线和入射光线、法线在同一平面内。
(2)折射角是折射光线与法线的夹角,题图甲中折射角是∠DOF。
(3)比较折射角和对应的入射角的大小可得,光从空气斜射入水中时,折射角随入射角的增大而增大,且折射角小于入射角;当光从空气垂直射入水中时,入射光线与法线重合,入射角为0度,此时折射角也为0度,折射角等于入射角。
(4)光线逆着原来折射光线的方向入射,折射光线逆着原来入射光线的方向,这一现象说明:在折射现象中,光路可逆。

2 [2025吉林中考]如图所示,请画出折射光线的大致位置。

如图所示。
【解析】 光从空气斜射入水中时,在分界面处发生折射,且折射角小于入射角。

3 新导向·古代文化 [2025广西中考]唐朝诗人李白在《渡荆门送别》诗中有“云生结海楼”的写景名句，其中“海楼”指海市蜃楼，其产生的主要原因是（）

A.小孔成像
B.光的折射
C.平面镜成像
D.凹面镜成像

B 海市蜃楼是光在穿过密度不均匀的空气时发生折射而产生的现象,故B符合题意。小孔成像是光的直线传播现象,平面镜成像和凹面镜成像都是光的反射现象,故ACD不符合题意。

4 [2025苏州中考]如图所示是苏州园林中的景象，由光的折射形成的是（）


A.亭台在水中的倒影
B.碧水中变“浅”的池底
C.漏窗在墙壁上的影子
D.夕阳下水中的“太阳”

B
A(×)亭台在水中形成倒影是平面镜成像现象,是由光的反射形成的。
B(√)池底变“浅”是池底的光从水中斜射入空气中时,发生折射形成的。
C(×)漏窗在墙壁上的影子是不透光的物体会阻挡光的直线传播,在物体后面呈现出的阴影区域,是由光的直线传播形成的。
D(×)夕阳下水中的“太阳”是由光的反射形成的。

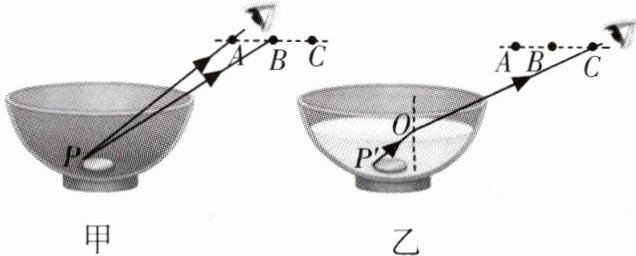

5 教材P64图3-6改编 如图甲所示,小明将一枚硬币放在碗的底部,眼睛从A处移到B处的过程中都能看到硬币,再稍向后移就看不到它,这是因为光在同种均匀介质中是沿传播的。如图乙所示,沿碗壁缓缓向碗中加水,小明在C处又看到硬币,这是光的现象,此时小明看到的是硬币的(填“虚”或“实”)像,用激光笔从C处向(填“O”或“P'”)处照射,可照亮硬币。

直线 折射 虚 O
【解析】 据题意可知,向碗中加水后,硬币反射的光在水面处发生折射,折射角大于入射角,人从C处逆着折射光线看去,看到硬币的虚像,根据光路的可逆性可知,用激光笔从C处向O处射出光束时,即可把硬币照亮。
