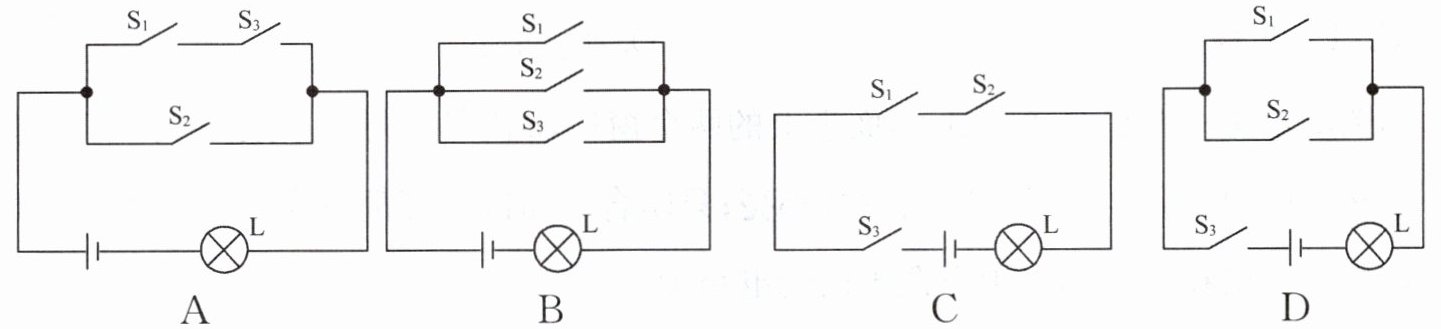

23. 如图所示，常用智能手机是通过指纹开关$\mathrm{S}_1$或密码开关$\mathrm{S}_2$来解锁的，若其中任一方式解锁失败，锁定开关$\mathrm{S}_3$均会断开而暂停手机解锁功能，$\mathrm{S}_3$将在一段时间后自动闭合而恢复解锁功能，若用灯泡$\mathrm{L}$发光模拟手机解锁成功，则符合要求的模拟电路是 （
D
）答案
23. D
解析
【分析】首先明确题目要求：指纹开关$\mathrm{S}_1$和密码开关$\mathrm{S}_2$为“或”关系（任一方式解锁成功即可），锁定开关$\mathrm{S}_3$需控制整个电路（$\mathrm{S}_3$断开时，无论$\mathrm{S}_1$、$\mathrm{S}_2$是否闭合，电路均断开，暂停解锁）。解题思路是：逐一分析各选项的开关连接方式，判断是否满足“$\mathrm{S}_1$与$\mathrm{S}_2$并联、且整体与$\mathrm{S}_3$串联在干路”的要求，从而确定符合条件的电路。
【解析】逐一分析选项：
选项A：$\mathrm{S}_1$与$\mathrm{S}_3$串联后再与$\mathrm{S}_2$并联，需$\mathrm{S}_1$、$\mathrm{S}_3$同时闭合，或$\mathrm{S}_2$单独闭合，不符合“$\mathrm{S}_1$或$\mathrm{S}_2$即可解锁”的要求，排除；
选项B：$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$三者并联，任意一个开关闭合电路就导通，无法实现“$\mathrm{S}_3$断开时暂停解锁”的功能，排除；
选项C：$\mathrm{S}_1$与$\mathrm{S}_2$串联后与$\mathrm{S}_3$并联，$\mathrm{S}_3$闭合时电路导通，$\mathrm{S}_3$断开时仅$\mathrm{S}_1$、$\mathrm{S}_2$串联支路工作，不符合“$\mathrm{S}_3$断开时暂停解锁”的要求，排除；
选项D：$\mathrm{S}_1$与$\mathrm{S}_2$并联，再与$\mathrm{S}_3$、灯泡$\mathrm{L}$串联在电路中：当$\mathrm{S}_3$闭合时，只要$\mathrm{S}_1$或$\mathrm{S}_2$闭合，电路导通，灯泡发光（解锁成功）；当$\mathrm{S}_3$断开时，无论$\mathrm{S}_1$、$\mathrm{S}_2$是否闭合，电路都断开，灯泡不发光（暂停解锁），完全符合题目要求。
【答案】D
【知识点】电路的串并联、开关的作用
【点评】本题结合生活实际考查电路设计，核心是理解“或”开关与干路开关的功能差异，需准确分析开关连接对电路通断的影响，属于基础电路应用题型。
【难度系数】0.5
【解析】逐一分析选项：
选项A：$\mathrm{S}_1$与$\mathrm{S}_3$串联后再与$\mathrm{S}_2$并联，需$\mathrm{S}_1$、$\mathrm{S}_3$同时闭合，或$\mathrm{S}_2$单独闭合，不符合“$\mathrm{S}_1$或$\mathrm{S}_2$即可解锁”的要求，排除；
选项B：$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$三者并联，任意一个开关闭合电路就导通，无法实现“$\mathrm{S}_3$断开时暂停解锁”的功能，排除；
选项C：$\mathrm{S}_1$与$\mathrm{S}_2$串联后与$\mathrm{S}_3$并联，$\mathrm{S}_3$闭合时电路导通，$\mathrm{S}_3$断开时仅$\mathrm{S}_1$、$\mathrm{S}_2$串联支路工作，不符合“$\mathrm{S}_3$断开时暂停解锁”的要求，排除；
选项D：$\mathrm{S}_1$与$\mathrm{S}_2$并联，再与$\mathrm{S}_3$、灯泡$\mathrm{L}$串联在电路中：当$\mathrm{S}_3$闭合时，只要$\mathrm{S}_1$或$\mathrm{S}_2$闭合，电路导通，灯泡发光（解锁成功）；当$\mathrm{S}_3$断开时，无论$\mathrm{S}_1$、$\mathrm{S}_2$是否闭合，电路都断开，灯泡不发光（暂停解锁），完全符合题目要求。
【答案】D
【知识点】电路的串并联、开关的作用
【点评】本题结合生活实际考查电路设计，核心是理解“或”开关与干路开关的功能差异，需准确分析开关连接对电路通断的影响，属于基础电路应用题型。
【难度系数】0.5
24. 将全新的2节干电池、开关、完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关闭合后，会出现（
A.电流表示数约为0 A，电压表示数约为3 V
B.小灯泡发光较暗
C.电流表示数约为0 A，电压表示数约为0 V
D.电流表可能被烧坏
（第24题）
A
）A.电流表示数约为0 A，电压表示数约为3 V
B.小灯泡发光较暗
C.电流表示数约为0 A，电压表示数约为0 V
D.电流表可能被烧坏
（第24题）答案
24. A
解析
【分析】首先观察电路连接，小灯泡、电流表、电压表串联在电路中。需明确电流表和电压表的内阻特点：电流表内阻极小，相当于导线；电压表内阻极大，相当于断路。当电压表串联在电路中时，电路总电阻极大，根据欧姆定律，电路中电流几乎为0，电流表无示数；此时电压表相当于直接接在电源两端，测量电源电压。结合2节干电池的电源电压为3V，即可判断结果。
【解析】由图可知，电路中电压表、电流表、小灯泡串联。①电压表内阻极大，串联在电路中时，整个电路的总电阻非常大，根据欧姆定律$I=\frac{U}{R}$，电源电压$U=2×1.5V=3V$，电路中电流$I≈0$，因此电流表示数约为0A，小灯泡中几乎无电流，不会发光，排除B、D选项；②此时电压表相当于直接并联在电源两端，测量电源电压，所以电压表示数约为3V，排除C选项，故正确答案为A。
【答案】A
【知识点】电压表的使用、电流表的使用、欧姆定律
【点评】本题考查电表的正确使用，关键是理解电压表串联在电路中的特殊情况，需牢记电表内阻的特点，是初中电学的基础题型。
【难度系数】0.5
【解析】由图可知，电路中电压表、电流表、小灯泡串联。①电压表内阻极大，串联在电路中时，整个电路的总电阻非常大，根据欧姆定律$I=\frac{U}{R}$，电源电压$U=2×1.5V=3V$，电路中电流$I≈0$，因此电流表示数约为0A，小灯泡中几乎无电流，不会发光，排除B、D选项；②此时电压表相当于直接并联在电源两端，测量电源电压，所以电压表示数约为3V，排除C选项，故正确答案为A。
【答案】A
【知识点】电压表的使用、电流表的使用、欧姆定律
【点评】本题考查电表的正确使用，关键是理解电压表串联在电路中的特殊情况，需牢记电表内阻的特点，是初中电学的基础题型。
【难度系数】0.5
25. 如图所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障是（
A.电源接线接触不良
B.电流表损坏，断路，其他元件完好
C.灯$\mathrm{L}_1$的灯丝烧断
D.灯$\mathrm{L}_2$短路，其他元件完好
C
）A.电源接线接触不良
B.电流表损坏，断路，其他元件完好
C.灯$\mathrm{L}_1$的灯丝烧断
D.灯$\mathrm{L}_2$短路，其他元件完好
答案
25. C
解析
【分析】首先明确电路结构：L₁与L₂串联，电流表测电路总电流，电压表测L₁两端电压。故障现象为“两灯均不亮、电流表无示数”，说明电路是断路状态（若为短路，电流表应有示数）；“电压表示数等于电源电压”，说明电压表两端能连通电源两极，由此可判断与电压表并联的部分发生断路。
【解析】逐一分析选项：
A. 电源接线接触不良：整个电路断路，电压表无法连通电源两极，电压表示数为0，不符合题意；
B. 电流表损坏断路：电压表右端无法连通电源负极，电压表示数为0，不符合题意；
C. L₁灯丝烧断：电路断路，电流表无示数，两灯不亮；电压表串联在电路中，相当于测电源电压，符合题意；
D. L₂短路：电路为通路，电流表有示数，L₁会发光，不符合两灯均不亮的现象，错误。
【答案】C
【知识点】串联电路故障分析、电压表使用、电流表使用
【点评】本题是初中电路故障的典型基础题，需结合电流表、电压表的示数特点判断断路位置，考查学生对串联电路故障的分析能力。
【难度系数】0.5
【解析】逐一分析选项：
A. 电源接线接触不良：整个电路断路，电压表无法连通电源两极，电压表示数为0，不符合题意；
B. 电流表损坏断路：电压表右端无法连通电源负极，电压表示数为0，不符合题意；
C. L₁灯丝烧断：电路断路，电流表无示数，两灯不亮；电压表串联在电路中，相当于测电源电压，符合题意；
D. L₂短路：电路为通路，电流表有示数，L₁会发光，不符合两灯均不亮的现象，错误。
【答案】C
【知识点】串联电路故障分析、电压表使用、电流表使用
【点评】本题是初中电路故障的典型基础题，需结合电流表、电压表的示数特点判断断路位置，考查学生对串联电路故障的分析能力。
【难度系数】0.5
26. 如图所示的电路中，圆圈表示电流表或电压表，各个元件均完好，闭合开关S，下列说法正确的是
（
A.若①③为同种电表，②为另一种电表，则两灯均发光
B.若③为电压表，①②为电流表，则两灯均发光
C.若两灯串联，则②为电流表，①③均为电压表，且①③示数相等
D.若②为电压表，①③均为电流表，则①的示数可能比③的示数小
（
A
）A.若①③为同种电表，②为另一种电表，则两灯均发光
B.若③为电压表，①②为电流表，则两灯均发光
C.若两灯串联，则②为电流表，①③均为电压表，且①③示数相等
D.若②为电压表，①③均为电流表，则①的示数可能比③的示数小
答案
26. A
解析
【分析】
要判断各选项是否正确，需明确电流表串联（相当于导线）、电压表并联（相当于开路）的特点，结合串并联电路的电流路径分析各电表类型对应的电路工作情况，逐一验证选项。
【解析】
电流表相当于导线，串联在电路中；电压表相当于开路，并联在电路中。
选项A：若①③为电流表（同种电表，相当于导线），②为电压表（另一种电表，相当于开路）。此时电流路径：电源正极→右边节点，一路经L₂→中间节点→①→电流表→电源负极；另一路经③→电流表→左边节点→S→电源负极，左边节点的电流经L₁→中间节点→①→电流表→电源负极。因此L₁、L₂均有电流通过，两灯均发光，A正确。
选项B：若③为电压表（开路），①②为电流表（导线）。电流路径：电源正极→②→电流表→右边节点→L₂→中间节点→①→电流表→电源负极，仅L₂通路，L₁无电流，不发光，B错误。
选项C：若两灯串联，电流路径应为：电源正极→②→电流表→右边节点→L₂→中间节点→L₁→左边节点→S→电源负极，此时①为电压表（测L₁两端电压），③为电压表（测电源电压），①示数小于③示数，C错误。
选项D：若②为电压表（开路），①③为电流表（导线）。此时L₁、L₂并联，①测干路电流（I₁+I₂），③测L₁的电流（I₁），故①的示数大于③的示数，D错误。
【答案】
A
【知识点】
电流表与电压表的使用；串并联电路判断
【点评】
本题考查电流表、电压表在电路中的作用，需结合电表特点分析电路连接方式，判断用电器工作情况，难度适中。
【难度系数】
0.5
要判断各选项是否正确，需明确电流表串联（相当于导线）、电压表并联（相当于开路）的特点，结合串并联电路的电流路径分析各电表类型对应的电路工作情况，逐一验证选项。
【解析】
电流表相当于导线，串联在电路中；电压表相当于开路，并联在电路中。
选项A：若①③为电流表（同种电表，相当于导线），②为电压表（另一种电表，相当于开路）。此时电流路径：电源正极→右边节点，一路经L₂→中间节点→①→电流表→电源负极；另一路经③→电流表→左边节点→S→电源负极，左边节点的电流经L₁→中间节点→①→电流表→电源负极。因此L₁、L₂均有电流通过，两灯均发光，A正确。
选项B：若③为电压表（开路），①②为电流表（导线）。电流路径：电源正极→②→电流表→右边节点→L₂→中间节点→①→电流表→电源负极，仅L₂通路，L₁无电流，不发光，B错误。
选项C：若两灯串联，电流路径应为：电源正极→②→电流表→右边节点→L₂→中间节点→L₁→左边节点→S→电源负极，此时①为电压表（测L₁两端电压），③为电压表（测电源电压），①示数小于③示数，C错误。
选项D：若②为电压表（开路），①③为电流表（导线）。此时L₁、L₂并联，①测干路电流（I₁+I₂），③测L₁的电流（I₁），故①的示数大于③的示数，D错误。
【答案】
A
【知识点】
电流表与电压表的使用；串并联电路判断
【点评】
本题考查电流表、电压表在电路中的作用，需结合电表特点分析电路连接方式，判断用电器工作情况，难度适中。
【难度系数】
0.5
27. 物流仓库值班室，当前门来人时灯亮，后门来人时电铃响。下列电路设计符合要求的是（
D
）答案
27. D
解析
【分析】
要解决此题，需明确题目要求：前门来人时对应开关$S_{前}$闭合，此时灯亮；后门来人时对应开关$S_{后}$闭合，此时电铃响。因此，灯和电铃应并联，让$S_{前}$控制灯所在支路，$S_{后}$控制电铃所在支路，实现两个开关独立工作、互不影响，再逐一分析各选项电路是否符合要求。
【解析】
选项A：若闭合$S_{前}$，电流会直接经$S_{前}$回到电源负极，造成电源短路，灯$L$被短路，不符合要求；
选项B：电路为串联电路，需同时闭合$S_{前}$和$S_{后}$才能工作，无法实现前门、后门单独控制，不符合要求；
选项C：$S_{前}$控制电铃，$S_{后}$控制灯，与题目“前门控制灯、后门控制电铃”的要求相反，不符合；
选项D：灯$L$与电铃并联，$S_{前}$在灯的支路上，$S_{后}$在电铃的支路上，闭合$S_{前}$时灯亮，闭合$S_{后}$时电铃响，完全符合题目要求。
【答案】
D
【知识点】
并联电路、开关的作用
【点评】
本题结合实际场景考查电路设计，需明确用电器的连接方式和开关的控制对象，是电路知识的基础应用题型。
【难度系数】
0.6
要解决此题，需明确题目要求：前门来人时对应开关$S_{前}$闭合，此时灯亮；后门来人时对应开关$S_{后}$闭合，此时电铃响。因此，灯和电铃应并联，让$S_{前}$控制灯所在支路，$S_{后}$控制电铃所在支路，实现两个开关独立工作、互不影响，再逐一分析各选项电路是否符合要求。
【解析】
选项A：若闭合$S_{前}$，电流会直接经$S_{前}$回到电源负极，造成电源短路，灯$L$被短路，不符合要求；
选项B：电路为串联电路，需同时闭合$S_{前}$和$S_{后}$才能工作，无法实现前门、后门单独控制，不符合要求；
选项C：$S_{前}$控制电铃，$S_{后}$控制灯，与题目“前门控制灯、后门控制电铃”的要求相反，不符合；
选项D：灯$L$与电铃并联，$S_{前}$在灯的支路上，$S_{后}$在电铃的支路上，闭合$S_{前}$时灯亮，闭合$S_{后}$时电铃响，完全符合题目要求。
【答案】
D
【知识点】
并联电路、开关的作用
【点评】
本题结合实际场景考查电路设计，需明确用电器的连接方式和开关的控制对象，是电路知识的基础应用题型。
【难度系数】
0.6
