1[2025山东济南调研]

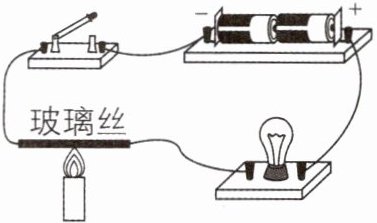

物理课上，同学做了一个“魔法火焰”的实验：利用如图所示的电路，在加热玻璃丝时，小灯泡慢慢亮了起来（不考虑灯丝电阻的变化）。此过程中逐渐增大的物理量是（
A.电源电压
B.玻璃丝的电阻
C.电路总功率
D.小灯泡的额定功率
物理课上，同学做了一个“魔法火焰”的实验：利用如图所示的电路，在加热玻璃丝时，小灯泡慢慢亮了起来（不考虑灯丝电阻的变化）。此过程中逐渐增大的物理量是（
C
）A.电源电压
B.玻璃丝的电阻
C.电路总功率
D.小灯泡的额定功率
答案
1.C 【解析】由图可知,玻璃丝与小灯泡串联,在加热玻璃丝的过程中,灯泡慢慢亮起来了,说明小灯泡的实际功率慢慢变大了,则电路中的电流慢慢变大了,说明玻璃丝的电阻随温度的升高变小了;电源电压、小灯泡的额定功率是不变的,根据$P=UI$可知,电路消耗的总功率变大。故选 C。
2[2025江苏淮安期末]小宁想购买一个电热水壶，已知家中电路两端的电压是220 V，室内插座允许通过的最大电流是5 A，则下列规格的电热水壶适合他家的是（
A.额定电压220 V；额定功率1 500 W
B.额定电压120 V；额定功率1 500 W
C.额定电压220 V；额定功率800 W
D.额定电压120 V；额定功率800 W
C
）A.额定电压220 V；额定功率1 500 W
B.额定电压120 V；额定功率1 500 W
C.额定电压220 V；额定功率800 W
D.额定电压120 V；额定功率800 W
答案
2.C 【解析】

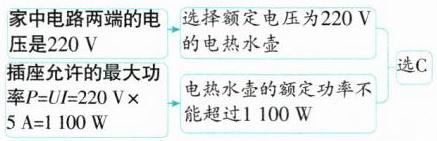

家中电路两端的电压是220 V，选择额定电压为220 V的电热水壶；插座允许的最大功率$P=UI=220\ \mathrm{V}×5\ \mathrm{A}=1\ 100\ \mathrm{W}$，电热水壶的额定功率不能超过1 100 W，选C。3[2026江西南昌期末,中]一家用白炽灯泡上标有“220 V 60 W”的字样,该灯泡应接在电压为
220
V的电路中才能正常发光,若把它接在110 V的电源上使用,灯泡的实际功率是15
W。(不考虑温度对灯丝电阻的影响)答案
3. 220 15 【解析】已知灯泡的额定电压为220 V,额定功率为 60 W,所以将该灯泡接在220 V的电路中时,实际电压等于额定电压,灯泡才能正常发光;由$P=\frac{U^2}{R}$可知,灯泡的阻值$R_L=\frac{U_L^2}{P_L}=\frac{(220\ \mathrm{V})^2}{60\ \mathrm{W}}=\frac{2\ 420}{3}\ \Omega$,不考虑温度对灯丝电阻的影响,将灯泡接在 110 V 的电源上时,灯泡的实际功率$P_\mathrm{实}=\frac{U_\mathrm{实}^2}{R_L}=\frac{(110\ \mathrm{V})^2}{\frac{2\ 420}{3}\ \Omega}=15\ \mathrm{W}$。

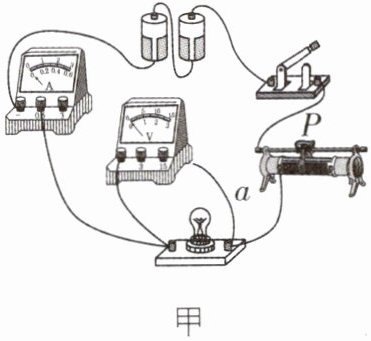

4[2026河北承德期末,中]如图甲是小明“测量小灯泡的电功率”的实验电路,电源电压为3 V,小灯泡的额定电压为2.5 V。
甲
乙
丙
(1)连接电路时,图甲中导线a另一端应与电压表上标有数字

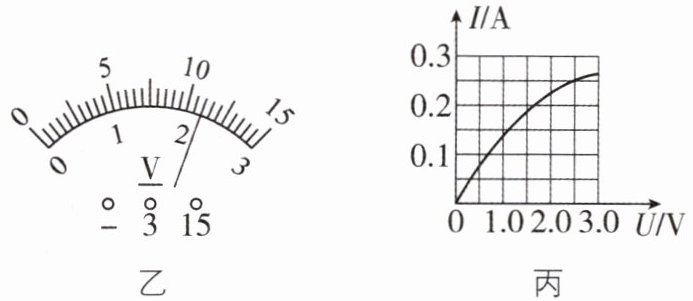

(2)移动滑片P到某位置,电压表示数如图乙所示。要测量小灯泡的额定功率,应将滑片P向
(3)小明按正确的实验步骤进行操作,得到了通过小灯泡的电流随其两端电压变化的图像(如图丙所示),由图像可知,小灯泡的额定功率$P_0=$
(4)实验中观察到:当小灯泡两端电压低于0.5 V时,小灯泡不发光。根据图像分析其原因是
(5)实验中,通过小灯泡的电流与其两端的电压不成正比,这是因为
(6)现有两只灯泡,与实验中的灯泡规格均相同,将它们串联在电源电压为2.5 V的电路中,两只灯泡消耗的总功率
刷易错 小心有坑~
甲
乙
丙
(1)连接电路时,图甲中导线a另一端应与电压表上标有数字
3
(填“3”或“15”)的接线柱相连。(2)移动滑片P到某位置,电压表示数如图乙所示。要测量小灯泡的额定功率,应将滑片P向
左
(填“左”或“右”)端移动。(3)小明按正确的实验步骤进行操作,得到了通过小灯泡的电流随其两端电压变化的图像(如图丙所示),由图像可知,小灯泡的额定功率$P_0=$
0.625
W。(4)实验中观察到:当小灯泡两端电压低于0.5 V时,小灯泡不发光。根据图像分析其原因是
小灯泡的实际功率太小
。(5)实验中,通过小灯泡的电流与其两端的电压不成正比,这是因为
灯丝电阻随温度升高而增大
。(6)现有两只灯泡,与实验中的灯泡规格均相同,将它们串联在电源电压为2.5 V的电路中,两只灯泡消耗的总功率
大于
(填“大于”“等于”或“小于”)$\frac{P_0}{2}$。刷易错 小心有坑~
答案
4.(1)3 (2)左 (3)0.625 (4)小灯泡的实际功率太小 (5)灯丝电阻随温度升高而增大 (6)大于
【解析】(1)小灯泡的额定电压为2.5 V,故电压表选用0~3 V的测量范围与灯泡并联,连接电路时,图中导线a另一端应与电压表上标有数字3 的接线柱相连。(2)由(1)中知,电压表选择0~3 V的测量范围,分度值是0.1 V,图乙中电压表读数为 2.2 V,小于灯泡的额定电压,要测量小灯泡的额定功率,需增大灯泡两端的电压,则滑动变阻器两端的电压要减小,根据分压原理,滑动变阻器接入电路中的电阻要变小,则应将滑片 P 向左端移动。(3)如图丙所示,当灯泡两端的电压是 2.5 V时,通过的电流是 0.25 A,则小灯泡的额定功率$P=UI=2.5\ \mathrm{V}×0.25\ \mathrm{A}=0.625\ \mathrm{W}$。(4)当小灯泡两端电压低于 0.5 V 时,通过灯泡的电流较小,根据$P=UI$可知,灯泡的实际电功率太小,导致小灯泡不发光。(5)由图丙可知,因为灯丝电阻随温度升高而增大,即灯丝的电阻是变化的,不是定值,所以通过灯泡的电流与其两端电压不成正比。(6)由串联分压原理可知,两灯两端的电压相等,根据串联电路电压的规律,两只灯泡两端的电压均为1.25 V,每只灯的实际电压为额定电压的$\frac{1}{2}$,根据$P=\frac{U^2}{R}$,在电阻不变时,电功率与电压的平方成正比,则每只灯的实际功率为额定功率的$\frac{1}{4}$,但因灯丝电阻随温度的降低而变小,故灯的实际电压为额定电压的$\frac{1}{2}$时,每只灯的实际电阻小于灯正常发光时的电阻,每只灯的实际功率大于灯的额定功率的$\frac{1}{4}$,故两灯的实际功率之和应大于$\frac{P_0}{2}$。
【解析】(1)小灯泡的额定电压为2.5 V,故电压表选用0~3 V的测量范围与灯泡并联,连接电路时,图中导线a另一端应与电压表上标有数字3 的接线柱相连。(2)由(1)中知,电压表选择0~3 V的测量范围,分度值是0.1 V,图乙中电压表读数为 2.2 V,小于灯泡的额定电压,要测量小灯泡的额定功率,需增大灯泡两端的电压,则滑动变阻器两端的电压要减小,根据分压原理,滑动变阻器接入电路中的电阻要变小,则应将滑片 P 向左端移动。(3)如图丙所示,当灯泡两端的电压是 2.5 V时,通过的电流是 0.25 A,则小灯泡的额定功率$P=UI=2.5\ \mathrm{V}×0.25\ \mathrm{A}=0.625\ \mathrm{W}$。(4)当小灯泡两端电压低于 0.5 V 时,通过灯泡的电流较小,根据$P=UI$可知,灯泡的实际电功率太小,导致小灯泡不发光。(5)由图丙可知,因为灯丝电阻随温度升高而增大,即灯丝的电阻是变化的,不是定值,所以通过灯泡的电流与其两端电压不成正比。(6)由串联分压原理可知,两灯两端的电压相等,根据串联电路电压的规律,两只灯泡两端的电压均为1.25 V,每只灯的实际电压为额定电压的$\frac{1}{2}$,根据$P=\frac{U^2}{R}$,在电阻不变时,电功率与电压的平方成正比,则每只灯的实际功率为额定功率的$\frac{1}{4}$,但因灯丝电阻随温度的降低而变小,故灯的实际电压为额定电压的$\frac{1}{2}$时,每只灯的实际电阻小于灯正常发光时的电阻,每只灯的实际功率大于灯的额定功率的$\frac{1}{4}$,故两灯的实际功率之和应大于$\frac{P_0}{2}$。
5 有三个分别标有“220 V 60 W”“110 V 60 W”和“36 V 60 W”字样的灯泡，让它们分别在各自的额定电压下工作，则（
A.“220 V 60 W”的灯最亮
B.“36 V 60 W”的灯最亮
C.“110 V 60 W”的灯最亮
D.三个灯泡一样亮
D
）A.“220 V 60 W”的灯最亮
B.“36 V 60 W”的灯最亮
C.“110 V 60 W”的灯最亮
D.三个灯泡一样亮
答案
5.D 【解析】三个灯泡都在各自的额定电压下工作,则当它们正常发光时,$P_\mathrm{实}=P_\mathrm{额}$,因为三个灯泡的额定功率相等,所以三个灯泡一样亮,故选 D。
